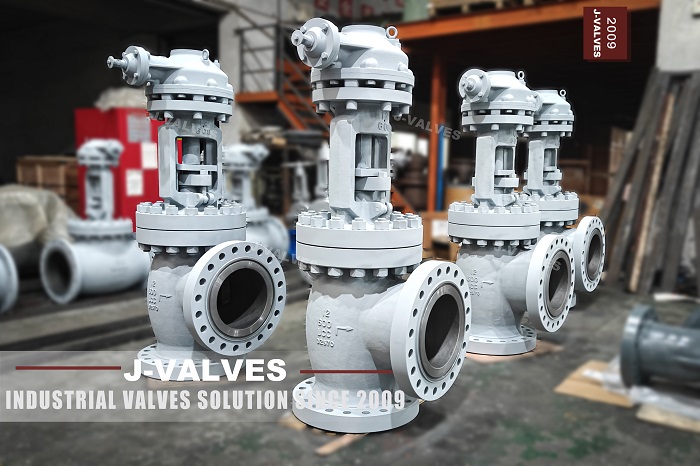

Una válvula de globo angular LCC de 12' y 600 LB adopta una trayectoria de flujo de patrón angular para cambiar la dirección del fluido, lo que reduce la caída de presión y ahorra espacio en la instalación. LCC (acero fundido con bajo contenido de carbono) ofrece dureza confiable bajo temperaturas criogénicas de hasta -46 ℃, lo que evita la fractura frágil común en el acero al carbono común.
Esta válvula de globo angular de gran tamaño operada por engranajes se utiliza ampliamente en plantas de GNL, complejos petroquímicos, procesamiento de gas natural y tuberías de procesos criogénicos. El diseño del cuerpo angular simplifica el diseño de la tubería para servicio pesado Clase 600.
API 6FA es el estándar mundial a prueba de incendios para válvulas industriales para la industria del petróleo y el gas. Verifica el rendimiento del sellado de la válvula después de que las empaquetaduras y juntas no metálicas se queman bajo exposición al fuego. Incluso en caso de incendio, el asiento de metal con metal puede limitar la liberación de fluidos peligrosos y mitigar los riesgos de explosión secundaria.
Para las válvulas de globo criogénicas en ángulo de gran diámetro, 12 pulgadas y 600 lb, en refinerías y terminales de gas, la evaluación del riesgo de incendio es esencial. Tenga en cuenta que la certificación API 6FA significa que la válvula ha pasado la prueba de fuego estandarizada, pero aún necesita una selección adecuada de acuerdo con las condiciones del sitio del mundo real. Muchos proyectos EPC internacionales hacen que API 6FA sea un requisito obligatorio para el servicio de hidrocarburos.
ISO 15848 es la norma predominante sobre emisiones fugitivas que regula las pequeñas fugas de compuestos orgánicos volátiles en el vástago.
ISO 15848‑1: Prueba de laboratorio de homologación con miles de ciclos mecánicos más variación de temperatura.
ISO 15848‑2: Inspección de fugas en el sitio de producción para cada unidad terminada.
Bajo servicio criogénico, el empaque de la válvula tiende a encogerse y crear microfugas invisibles. La clase de rendimiento B es el grado más estricto para ISO15848, preferido para proyectos ambientalmente sensibles en la UE y América del Norte.
Distinción importante: API 6FA apunta al sellado de emergencia posterior a un incendio; ISO 15848 controla las emisiones fugitivas de rutina. Ninguno puede reemplazar al otro.
1. ASME B16.34: Define la clasificación de presión-temperatura para acero fundido LCC bajo Clase 600.
2. API 600: Especificación general para válvulas de acero, a la que se hace referencia con frecuencia para conocer los requisitos de materiales y pernos.
3. Prueba criogénica según BS6364/GB/T 24925: prueba de impacto Charpy obligatoria para material LCC, empaquetadura anti-puente frío y diseño de relieve de cavidad corporal para servicio criogénico.
Las certificaciones son independientes. Una válvula de globo en ángulo de 12 pulgadas y 600 LB puede tener un certificado sin cumplir automáticamente con otros estándares.
Estándar | Función principal | Aplicación típica | Tendencia obligatoria del proyecto |
API 6FA | Rendimiento a prueba de incendios después de la exposición al fuego | Refinería, planta de gas con riesgo de incendio | Requerido frecuentemente por EPC internacional |
ISO 15848‑1 | Prueba de tipo de emisión fugitiva | Gas natural, fluido que contiene COV | Requerido para proyectos medioambientales de la UE y EE. UU. |
ISO 15848‑2 | Control de emisiones fugitivas de producción al 100% | Órdenes masivas de proyectos químicos | Demandado por algunos compradores de química fina |
Prueba de impacto LCC Charpy | Prevenir fracturas frágiles a baja temperatura. | GNL y tuberías criogénicas | Imprescindible para servicios por debajo de -29 ℃ |
ASME B16.34 | Límite presión-temperatura | Todas las válvulas clase ASME | Estándar básico para válvulas con especificaciones de EE. UU. |
Error número 1: el certificado de seguridad contra incendios API 6FA equivale al rendimiento de bajas emisiones ISO15848.
Corrección: API 6FA prueba el sellado de metales después de quemar piezas no metálicas; ISO15848 mide las microfugas en condiciones normales de funcionamiento. Los protocolos de prueba están completamente separados.
Error #2: El grado del material LCC significa certificación criogénica completa.
Corrección: LCC es solo grado de material. El informe de la prueba de impacto Charpy es obligatorio para validar la idoneidad criogénica.
Error nº 3: aceptar copias de certificados genéricos sin comprobar el alcance.
Corrección: Muchos certificados sólo cubren tamaños pequeños. Confirme que el certificado incluya explícitamente una válvula de globo en ángulo Clase 600 de 12 pulgadas.
Solicite el paquete completo (API 6FA + ISO15848 + informe de impacto criogénico LCC) si su proyecto cumple con las siguientes condiciones:
Medios: gas natural, hidrocarburos licuados o petróleo volátil;
El sitio conlleva riesgo de incendio y explosión;
La regulación local restringe las emisiones fugitivas de COV;
La temperatura de funcionamiento cae a -29 ℃ o menos.
Para el servicio de agua criogénica no inflamable, sólo la prueba de impacto LCC es suficiente.
Para la válvula de globo criogénica en ángulo LCC de 12' y 600 LB, API 6FA garantiza la seguridad en caso de incendio, ISO15848 controla las emisiones fugitivas de rutina y el impacto de baja temperatura de LCC garantiza la integridad del material. Cada certificación aborda riesgos separados. Los compradores deben verificar que el alcance del certificado coincida con el tamaño exacto de la válvula y la clase de presión para la confiabilidad de la tubería a largo plazo.
