I. Estructura básica

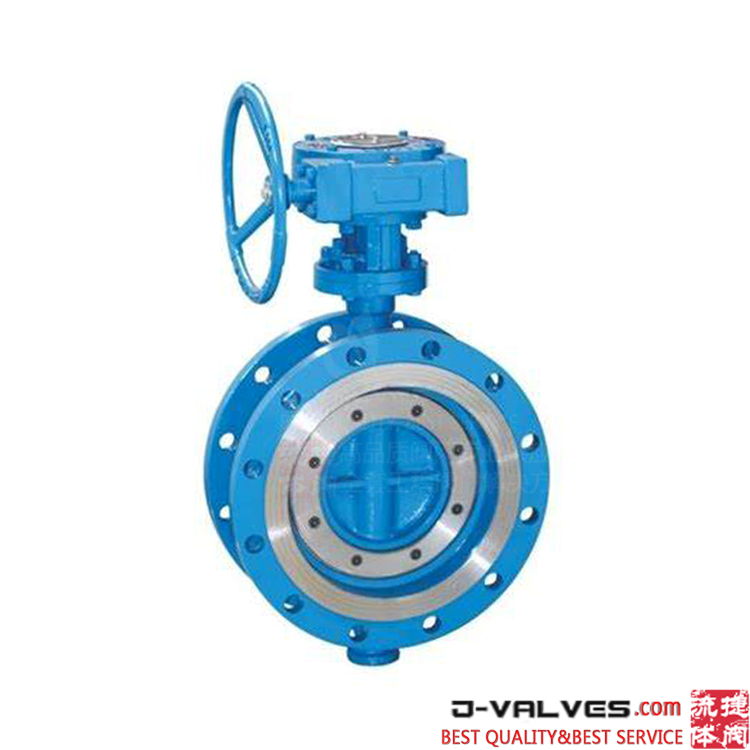

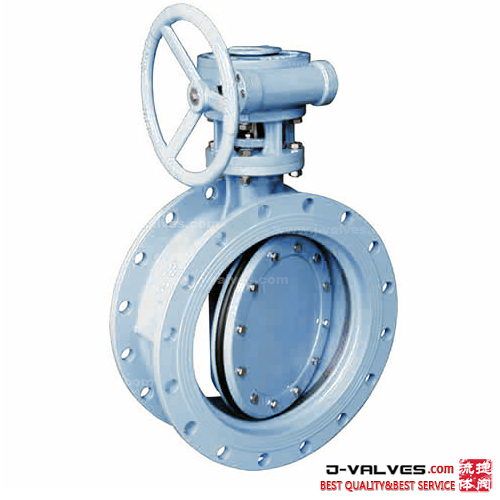

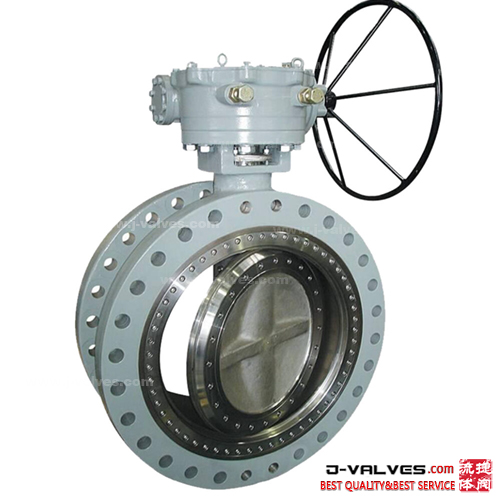

La estructura de la válvula de mariposa se compone principalmente de varias partes centrales. El cuerpo de la válvula como infraestructura de la válvula de mariposa , su forma es principalmente redonda u ovalada, y la selección del material es extremadamente sofisticada, como el hierro fundido resistente a la corrosión,
Acero fundido de alta resistencia y acero inoxidable resistente a medios especiales. El cuerpo de la válvula no solo proporciona un soporte estable para la válvula de mariposa , sino que también construye un canal de flujo de fluido, la selección de diferentes materiales está diseñada para adaptarse al entorno de producción industrial complejo y diverso, ya sea que se trate de agua convencional, transmisión de gas o transmisión corrosiva de fluido químico, puede hacer frente a la libertad. La placa de mariposa es el componente central de la válvula de mariposa , que es como un disco giratorio colocado dentro del cuerpo de la válvula, y el tamaño se adapta con precisión al diámetro de la válvula. Durante la operación, el disco gira de manera flexible alrededor de un eje fijo específico, y la brecha fina entre el borde y la pared interna del cuerpo de la válvula no solo asegura la rotación suave del disco, sino que también mantiene la compacidad de la estructura general de la válvula.
II.W Orking Principio

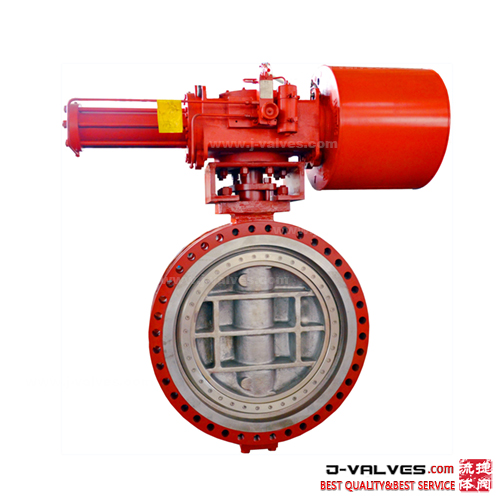

El principio de funcionamiento de la válvula de mariposa se basa en el movimiento giratorio de la placa de mariposa alrededor del eje del vástago de la válvula. Cuando la se debe abrir A medida que el disco gira, el sello entre él y el asiento se separa gradualmente, y el canal de fluido se abre gradualmente para permitir que el fluido pase a través de la válvula. Cuando el disco se gira a la posición de 90 °, la válvula está completamente abierta y el fluido fluye casi sin obstáculos en la tubería, y la velocidad de flujo es máxima. Cuando la válvula de mariposa , el dispositivo de accionamiento recibe la instrucción de apertura, genera el torque correspondiente y lo transmite a la placa de mariposa a través del vástago de la válvula, y la placa de mariposa comienza a girar en sentido antihorario alrededor del eje. se cierra A medida que la placa se acerca al asiento, el pasaje fluido se estrecha. Cuando el disco se vuelve hacia la posición inicial de 0 °, el disco está bien equipado con la superficie de sellado del asiento de la válvula, bloqueando completamente el flujo de fluido y cerrando la válvula. Durante todo el proceso de apertura y cierre, el ajuste preciso del flujo de fluido se puede lograr controlando con precisión el ángulo de rotación de la placa de mariposa. válvula de mariposa , el dispositivo de conducción genera torque en reversa de acuerdo con las instrucciones de cierre, y el vástago de la válvula impulsa la placa de mariposa para que gire en el sentido de las agujas del reloj.
