J-VALVES se especializa en la fabricación de válvulas de puerta industrial

J-VALVES La línea integral de productos comprende válvulas de compuerta de cuña , con un excelente rendimiento de sellado y durabilidad; Válvulas de puerta flexibles , conocidas por su adaptabilidad a diversas condiciones de trabajo; Válvulas de puerta selladas por presión , asegurando una contención de presión confiable; válvulas de puerta de alta temperatura , diseñadas para soportar temperaturas extremas; Válvulas de puerta plana , ofreciendo control de flujo suave; Válvulas de puerta rígidas , que proporcionan integridad estructural robusta; Válvulas de compuerta de fuelle , con mejor sellado y protección contra elementos externos; y válvulas de compuerta de baja temperatura , diseñadas para aplicaciones en entornos criogénicos.

J-Válvulas China ASME/DIN/JIS 304/316 Wedge flexible 300 lb Válvula de puerta inoxidable de acero inoxidable con tornillo ascendente con equipo de bisel de rueda a mano

Nuestra válvula ASME/DIN/JIS 304/316 Flexible Wedge 300LB Rising Rising Stem de acero inoxidable con equipo de biselante de ruedas a mano es una válvula industrial de alta calidad. Está diseñado de acuerdo con los estándares ASME, DIN y JIS, asegurando una amplia compatibilidad en diferentes sistemas industriales.
Construido con acero inoxidable 304 o 316, ofrece una excelente resistencia a la corrosión, adecuada para varios medios corrosivos. El diseño de cuña flexible permite un mejor rendimiento de sellado, adaptándose a diferentes condiciones de trabajo. Con una clasificación de presión de 300 lb, puede manejar aplicaciones de alta presión. El diseño del tallo creciente permite una indicación visual fácil del estado abierto o cerrado de la válvula. El engranaje bisel de la rueda a mano proporciona una operación suave y eficiente, reduciendo el esfuerzo requerido para abrir o cerrar la válvula. Esta válvula de puerta es ideal para industrias como el petróleo y el gas, los productos químicos y el tratamiento de agua.

J-Valvas China Forjada de acero F304 BRIDA 1 'DN25 Válvula de puerta de 150 lb

Hecho a partir de acero forjado F304 de alto grado, garantiza la durabilidad y la resistencia a la corrosión. Con un tamaño de 1 '(DN25) y una clasificación de presión de 150 lb, se adapta a varias aplicaciones.
Diseñado para los estándares API 602 y ANSI B16.34, presenta un diseño de sellado confiable para

J-Válvulas China ANSI Clase 150/300 Válvula de compuerta de brida de acero forjado

La válvula J-Valves China ANSI Clase 150/300 Forged Steel Blange Valve de compuerta es una válvula industrial de alta calidad. Está diseñado para controlar el flujo de varios medios, como el petróleo, el gas y el agua. Hecho de acero forjado, ofrece una excelente durabilidad y resistencia. La válvula cumple con los estándares ANSI, asegurando un rendimiento confiable. Con conexiones de extremo de brida, se puede instalar fácilmente en tuberías. Disponible en las clasificaciones de presión de clase 150 y 300, se adapta a diferentes aplicaciones. Cuenta con un mecanismo de operación simple pero efectivo, que permite la apertura y el cierre suaves. Esta válvula de puerta es una opción confiable para las necesidades de control de fluidos industriales.

J-Valvas China API602 1/2 pulgada Butt Butt Seld Class800 Bolte A105 Válvula de compuerta de acero forjado

La válvula J-Valvas China API602 1/2 pulgada Butt Butt Weld Class800 Bolte A105 Forged Steel Valve es una válvula industrial de alta calidad. Diseñado para el estándar API 602, garantiza un rendimiento confiable. El extremo de soldadura a tope de 1/2 pulgada permite una conexión segura. Con una calificación de Clase 800, puede soportar altas presiones. Hecho de acero forjado A105, ofrece una excelente durabilidad y resistencia a la corrosión. El diseño de capó atornillado facilita el mantenimiento fácil. Ideal para diversas aplicaciones, puede manejar agua, gas, petróleo y otros medios, controlando el flujo y la presión de manera efectiva.

Válvulas J China Din 6 ′ ′ 300# Cuelle de acero a carbono Fello de sello Válvula de compuerta criogénica

La válvula J -Valves China DIN 6 ′ ′ 300# La válvula de compuerta criogénica de sello de fuelle de acero de carbono es un producto de nivel superior. Con una calificación de presión de 6# de diámetro de 6 pulgadas, está diseñada para aplicaciones criogénicas. Hecho de acero al carbono, ofrece alta resistencia y durabilidad. El sello de fuelle proporciona un excelente rendimiento de sellado, evitando cualquier fuga de medios criogénicos. Esta válvula de puerta es adecuada para diversas industrias que manejan fluidos extremadamente fríos, asegurando una operación confiable y una vida útil a largo plazo en condiciones de baja temperatura duras.

Válvulas J China Din DN100 SS304/316 Válvula de puerta de precio de brida de acero inoxidable de acero inoxidable

La válvula J-Valves China DIN DN100 SS304/316 Válvula manual de la puerta de brida de acero inoxidable de carbono es una opción de alta calidad para diversas aplicaciones. Puede manejar medios como agua, gas natural, aceite y algunos líquidos corrosivos. Con un diseño de tipo recto, asegura un flujo suave. La válvula presenta una conexión de brida, adecuada para sistemas de presión ordinarios. Hecho de acero inoxidable de carbono SS304/316, ofrece una excelente durabilidad y resistencia a la corrosión. Está operado manualmente para facilitar el control. El precio es competitivo, comenzando desde [precio específico] por pieza con una cantidad mínima de pedido de [MOQ].

Producto de válvula industrial de calidad Hecha en China J-Válvulas 24 '' 600 lb RF Cast Cabon Steel WC6 Actuador hidrodinámico Válvula de compuerta del vástago Rising

La válvula de compuerta del vástago de acero de carbono de carbono fundido de 24 '' 600 lb WC6 está diseñada para aplicaciones industriales de servicio pesado que requiere un aislamiento confiable. Construido con acero de aleación de WC6 con precisión, se soporta altas temperaturas de hasta 425 ° C y medios corrosivos en generación de energía, refinación de aceite y procesamiento químico. El actuador hidrodinámico emparejado con un vástago ascendente proporciona una operación suave y de bajo esfuerzo, mientras que el disco de cuña sólida asegura el cierre unidireccional ajustado. Cumple con los estándares API 600 y ASME B16.34, esta válvula presenta un capó atornillado para un fácil mantenimiento y es adecuado para tuberías de presión moderada.

Válvulas J hechas en China Válvula de compuerta con brida de acero inoxidable de acero inoxidable 10K

Nuestra válvula de compuerta con brida de acero inoxidable de 10k, hecha con orgullo en China por J-Valves, sobresale en el rendimiento. Construido con un cuerpo atornillado y un puerto completo, asegura un flujo suave. La válvula se adhiere al estándar JIS B2071, y su brida cumple con los requisitos de JIS 2220.
Viene en tamaños que van desde 1/2 ' - 48 ' (DN15 - DN1200), con una clasificación de presión de 10k. Hecho de acero inoxidable CF8M, se adapta a los medios como agua, aceite y gas natural, con una temperatura de trabajo de -29 - 425 ºC. Disponible para operación manual, neumática o eléctrica, presenta una alta precisión del mecanizado CNC y el sellado confiable.

J-Válvulas China Glange End GB Rising STEM Inversión WCB/CF8/CF8M Válvula de puerta

Introducción de la válvula de compuerta del vástago de la brida de china J-válvulas GB. Disponible en materiales WCB, CF8 y CF8M, es adecuado para diversas aplicaciones industriales. Con un diseño STEM en ascenso, ofrece una indicación fácil de posición. La conexión de extremo de la brida asegura una instalación segura. Cumpliendo con los estándares GB, garantiza un rendimiento confiable. Ya sea para sistemas de agua, petróleo o gas, esta válvula de puerta proporciona un excelente control de flujo y durabilidad. Confíe en las válvulas J para soluciones de válvulas de alta calidad.

Válvulas J China 150# Válvula de compuerta de clase ANSI de acero inoxidable CF8/CF8M

La válvula J-válvulas de China 150# de acero inoxidable CF8/CF8M La válvula de puerta de clase ANSI con brida es una válvula industrial de alta calidad. Hecho de acero inoxidable CF8/CF8M, ofrece una excelente resistencia a la corrosión, adecuada para varios medios duros. Con una clasificación de presión de 150# en el estándar de clase ANSI, garantiza un rendimiento confiable bajo presiones de trabajo normales. El tipo de conexión con bridas hace que la instalación y el mantenimiento sean convenientes. Esta válvula de puerta está diseñada para abrir o cerrar completamente el flujo de fluidos, con baja resistencia a flujo y una larga vida útil. Ideal para industrias como petróleo, gas y químicos, controla efectivamente los medios de comunicación.

J-Válvulas China DIN Estándar PN25 Carbon Steel A105 Trim 8 Válvula de compuerta de cuña sólida

J-Válvulas China DIN Estándar PN25 Carbon Steel A105 Trim 8 Válvula de compuerta de cuña sólida
Nuestra válvula J-Valves China DIN estándar PN25 Carbon Steel A105 Trim 8 Válvula de compuerta de cuña sólida es una solución ideal para el control de fluidos. Construido a partir de acero al carbono A105 de alta calidad, garantiza una excelente durabilidad y resistencia a la corrosión.
Clasificado en PN25, es adecuado para una amplia gama de aplicaciones de presión media. El diseño de cuña sólida TRIM 8 permite cerrar el apagado, evitando la fuga de manera efectiva. Cumplir con los estándares DIN, cumple con los requisitos de calidad internacional. Esta válvula ofrece una operación suave, reduce las necesidades de mantenimiento y puede usarse en industrias como el tratamiento del petróleo, el gas y el agua, lo que brinda un rendimiento confiable.

J-Válvulas China Blange End 150 lb Casting WCB Válvula de compuerta de la brida del vástago Rising End

Nuestra válvula J -Valves China Blange End 150 lb Casting WCB Rising Stem Blange End Valve de compuerta es una solución industrial de alto nivel. Construido a partir de fundiciones de WCB, exhibe una excelente fuerza y durabilidad, por lo que es adecuada para varias aplicaciones exigentes.

La calificación de 150 libras cumple con los estándares de presión internacional. El diseño del tallo creciente ofrece una clara indicación de la posición de la válvula, asegurando un funcionamiento fácil y un control de flujo preciso. Con conexiones de extremo de brida, la instalación es sencilla, reduciendo el tiempo de inactividad. Ya sea para el agua, el gas u otros sistemas de transporte de medios, esta válvula de puerta proporciona un rendimiento confiable, mejorando la eficiencia y la seguridad de sus operaciones.

J-Válvulas China150LB-2500LB Válvula de puerta del vástago de la brida del acero forjado

Las válvulas de la brida de acero forjadas de la serie China de J-Valves, disponibles en las clases de presión de 150 lb a 2500 lb, son el pináculo de la precisión de la ingeniería. Construido a partir de acero forjado de alto grado, estas válvulas ofrecen una notable durabilidad y resistencia a la corrosión. El diseño del tallo creciente permite una fácil confirmación visual de la posición de la válvula, asegurando la seguridad operativa. Ideal para diversas aplicaciones industriales como petróleo y gas, plantas químicas y generación de energía, proporcionan un cierre apretado, reduciendo los riesgos de fugas. Respaldados por técnicas de fabricación avanzadas, ofrecen un rendimiento constante y una confiabilidad a largo plazo.

J-Válvulas China 300 lb de acero forjado A105N/F304/F316 BRIDA SOLDADA VÁLVULA DEL GLOBE CON RESISTO

La válvula de globo de acero forjado de 300 lb de válvulas de China es una válvula industrial de alto nivel. Disponible en materiales como A105N, F304 y F316, presenta una brida soldada y un tallo ascendente.

Diseñado y fabricado después de estrictos estándares internacionales, garantiza un rendimiento confiable. La construcción de acero forjado ofrece alta resistencia y durabilidad. El diseño del tallo creciente permite un funcionamiento fácil y una indicación clara del estado de cierre de la válvula. Es adecuado para una amplia gama de medios, como agua, vapor, aceite y gas en diversas tuberías industriales, proporcionando un excelente control de flujo y sellado ajustado.

Válvulas J hechas en China 600 lb Válvula de compuerta de brida API de acero forjado A105

La válvula de puerta de acero forjada de 600 lb de J-Valves, creada en China, establece un nuevo estándar en sistemas de tuberías industriales. Construido a partir de acero A105, que cumple con las especificaciones de API, está diseñada para manejar aplicaciones de alta presión con confiabilidad. El diseño robusto de la válvula asegura una excelente resistencia a la corrosión y al estrés mecánico. Sus piezas mecanizadas con precisión y su operación suave reducen los requisitos de mantenimiento. Ya sea en el petróleo y el gas, la generación de energía o las industrias químicas, esta válvula de puerta garantiza un control de flujo seguro, brindando el rendimiento y la durabilidad con las que puede contar.

J-Válvulas China F304/A105N/F316 600LB RF Forged Steel Rising Tall Válvula de compuerta con brida

Las válvulas J China F304/A105N/F316 600 lb RF Forged Steel Valve de compuerta con brida es una válvula industrial de alto nivel. Hecho de acero forjado F304, A105N y F316 F316, ofrece una excelente durabilidad y resistencia a la corrosión. Con una calificación de presión de 600 lb y RF (cara elevada) con una conexión con bridas, asegura un sello apretado. El diseño del tallo creciente permite un funcionamiento fácil y una indicación clara del estado de cierre de la válvula. Adecuado para una amplia gama de medios como el agua, el petróleo y el gas, es una opción ideal para varias tuberías industriales.

Válvulas J hechas en China de acero inoxidable CF8M 400 lb 8 pulgadas RF LOS ENTRADOS Válvula de compuerta

La válvula de compuerta de acero inoxidable de las válvulas J, hecha con orgullo en China, es un modelo de calidad y confiabilidad. Construido a partir de acero inoxidable CF8M, ofrece una resistencia de corrosión excepcional, lo que garantiza un rendimiento a largo plazo incluso en entornos hostiles.
Clasificado con 400 lb y con extremos con bridas de RF de 8 pulgadas, esta válvula de puerta es ideal para una amplia gama de aplicaciones industriales. Su diseño robusto permite un control preciso del flujo de fluido. La válvula se adhiere a los estándares internacionales, proporcionando una integración perfecta en los sistemas de tuberías existentes. Con las válvulas J, no solo estás obteniendo una válvula; Está invirtiendo en una solución que combina la fabricación china avanzada con una calidad inquebrantable.

Válvulas J-hechas en China de 16 pulgadas Clase 300 de acero de carbono WCB con brida superior de la caja de cambios de tallo corto Bonnect 2pc Válvula de bola de extremo con brida montada en el mierda

Descubra la válvula de bola fija de 2pc operada por turbina de 300 litros de precisión. La calificación de 300 lb se adhiere a los estándares internacionales, asegurando la seguridad en condiciones extremas. La unidad de turbina presenta engranajes avanzados para rotación suave y posicionamiento preciso. El diseño de bola fija de 2pc reduce la fricción y el desgaste internos. Con una tecnología de sellado mejorada, bloquea las fugas incluso a altas presiones. Los ingenieros confían en esta válvula para su superioridad técnica, lo que permite un manejo de fluidos sin problemas en las tuberías industriales.

Válvulas J-fabricadas por China PN63 Fored S acero inoxidable F304 DN20 OS e Y Válvula de operación de operación de la mano del volante de la brida del OS y Y

Diseñado para un control de fluidos de alta presión, esta válvula de puerta de grado industrial presenta un cuerpo de acero inoxidable F304 forjado, asegurando una resistencia de corrosión excepcional y una durabilidad en medios agresivos. Clasificado para la presión de PN63 (clase 400), funciona a la perfección en un rango de temperatura de -196 ° C a 550 ° C, lo que lo hace ideal para aplicaciones criogénicas y de alta calidad. El diseño de tornillo y yugo externos (OS e Y) mantiene las roscas del tallo aisladas de la ruta de flujo, reduciendo el desgaste y habilitando la verificación de la posición del tallo visual. Los extremos de la brida con la cara elevada (RF) aseguran que las conexiones de fugas compatibles con los estándares EN 1092-1, mientras que el mecanismo operado por la rueda a mano proporciona una modulación de flujo precisa sin potencia externa. Diseñado para el cierre de la fuga cero, su disco en forma de cuña y su asiento reforzado crean un sellado bidireccional incluso menos de 63 barras diferenciales de presión. Cumple con las especificaciones API 600 y ASME B16.34, esta válvula se usa ampliamente en procesamiento químico, sistemas de GNL y tuberías de vapor donde la confiabilidad y el bajo mantenimiento son críticos. La rueda de mano opcional bloqueable y la almohadilla de montaje ISO 5211 agregan flexibilidad para actualizaciones automatizadas.

Válvulas J hechas en China 2 pulgadas GB Rising STEM Inversión WCB/CF8/CF8M Válvula de puerta

Introducción de las válvulas J hechas en China Válvula de compuerta del vástago GB de 2 pulgadas con bridas. Construido con una inversión de alta calidad - Materiales de WCB, CF8 o CF8M de fundición, esta válvula garantiza la durabilidad y la resistencia a la corrosión. El diseño del tallo creciente permite una fácil indicación visual del estado abierto o cerrado de la válvula. Cumple con los estándares de GB, es adecuado para una amplia gama de aplicaciones industriales, como en las industrias de tratamiento de petróleo, gas y agua. Con su conexión con bridas, la instalación y el mantenimiento son convenientes. Confiar J - válvulas para soluciones de control de flujo confiables.

Las válvulas J hechas en China con bridas 20 'x 300 lbs Rf. Cuerpo fundido y válvula de compuerta de capó

Nuestra válvula de puerta con brida J - Válvulas, elaborada en China, es una solución industrial de alto nivel. Mediendo 20 pulgadas con una clasificación de 300 libras y un diseño de cara elevada (RF), es adecuada para una amplia gama de aplicaciones de alta presión. La válvula presenta un cuerpo de fundición y un capó, ofreciendo una excelente durabilidad y resistencia a la corrosión.
El diseño de la válvula de puerta asegura una operación suave, minimizando la resistencia al flujo. Ya sea en las industrias de tratamiento de petróleo y gas, químicos o tratamiento de agua, esta válvula garantiza un rendimiento confiable, una vida útil a largo plazo y una mayor eficiencia del sistema.

Productos de válvulas de puerta

Poseemos ventajas distintas y notables en válvulas de puerta de gran diámetro (gran tamaño), así como válvulas de puerta de alta temperatura y alta presión.

Válvula de compuerta sellada por presión

Válvulas de puerta de gran tamaño

Válvula de puerta de alta temperatura

Válvula de compuerta de baja temperatura

Válvulas de puerta J-Valvaes

¡Podemos proporcionar el espíritu y la calidad profesionales!

I. Estructura y principio de funcionamiento

1. Características estructurales
Las válvulas de compuerta consisten principalmente en componentes como el cuerpo de la válvula, el capó de la válvula, el disco de compuerta, el vástago de la válvula y la rueda de mano (o actuadores como los actuadores eléctricos). El cuerpo de la válvula suele ser una estructura fundida o forjada con un pasillo, capaz de resistir la presión dentro de la tubería. El capó de la válvula se usa para sellar la parte superior del cuerpo de la válvula para evitar la fuga del medio. El disco de puerta es un componente clave de la válvula de puerta, que puede ser de una estructura en forma de cuña o paralela. El disco de compuerta en forma de cuña tiene forma de cuña y puede lograr un mejor sellado cuando está cerrado, bloqueando el flujo del medio ajustando de cerca el asiento de la válvula. El disco de compuerta paralela tiene dos superficies paralelas y se basa en dos asientos de válvula para lograr el sellado cuando se cierre.
El vástago de la válvula conecta el disco de puerta con la rueda de mano o el actuador. Su función es convertir el movimiento rotativo de la rueda de mano en el movimiento lineal de ascenso del disco de la puerta. La rueda de mano es la pieza utilizada cuando opera manualmente la válvula de puerta. Al girar la rueda de mano, el vástago de la válvula impulsa el disco de la puerta a subir o bajar, controlando así la apertura y el cierre de la válvula. Para las válvulas de compuerta eléctrica o neumática, los actuadores reemplazarán la rueda de mano y operarán con precisión el vástago de la válvula y el disco de puerta de acuerdo con las señales de control.

2. Principio de trabajo
Cuando la válvula de puerta está en el estado abierto, el disco de la puerta se levanta sobre el pasillo del cuerpo de la válvula, y el medio puede fluir suavemente a través del pasillo del cuerpo de la válvula. En este momento, la presión del medio actúa principalmente en los lados del cuerpo de la válvula y el disco de la puerta, y la presión sobre las partes de sellado de la válvula es relativamente pequeña. Al cerrar la válvula de la puerta, girando la rueda de mano o el actuador para bajar el disco de compuerta, la superficie de sellado del disco de puerta hace un contacto cercano con el asiento de la válvula, cortando así el flujo del medio. Debido al efecto de sellado entre el disco de la puerta y el asiento de la válvula, la fuga del medio se puede evitar de manera efectiva.

Obtenga más información

Baja resistencia a fluidos

Cuando la válvula de la puerta está completamente abierta, el disco de la puerta se eleva por completo, y casi no hay obstrucción en el pasillo interno del cuerpo de la válvula, lo que permite que el fluido pase en línea recta. En comparación con otras válvulas (como las válvulas de globo), el coeficiente de resistencia al fluido de las válvulas de compuerta es relativamente bajo. Por ejemplo, en los grandes sistemas de tuberías de suministro de agua y drenaje, la pérdida de energía de agua que fluye a través de las válvulas de compuerta es relativamente pequeña, lo que puede garantizar una eficiencia de flujo relativamente alta. Esta es una ventaja muy importante para las ocasiones que requieren transporte de gran flujo, como el suministro de agua urbana y el descarga de aguas residuales en las plantas de tratamiento de aguas residuales.

Buen rendimiento de sellado

El sellado de la válvula de compuerta se basa principalmente en el ajuste cerrado entre el disco de la puerta y el asiento de la válvula. Cuando la válvula está cerrada, el disco de la puerta está bajo la presión del vástago de la válvula y puede hacer un buen contacto con el asiento de la válvula para formar un sello efectivo. Especialmente para algunas válvulas de puerta de alto rendimiento, se adoptan materiales de sellado avanzado y técnicas de procesamiento precisas. Por ejemplo, el uso de materiales de sellado elástico para hacer asientos de válvula puede adaptarse a diferentes presiones y temperaturas medianas y mejorar aún más el rendimiento de sellado. En la industria química, para algunos medios tóxicos, dañinos o inflamables y explosivos, un buen rendimiento de sellado puede evitar la fuga de medios y garantizar la seguridad de la producción y la seguridad ambiental.

Amplia gama de aplicaciones

Las válvulas de compuerta se pueden usar para el control de varios medios, como agua, vapor, petróleo y gases. Pueden adaptarse a diferentes rangos de temperatura y presión. En los sistemas de tuberías de baja presión y presión media, las válvulas de compuerta son tipos de válvulas de uso común. Por ejemplo, en general, construye el suministro de agua y los sistemas de drenaje, las válvulas de compuerta se pueden usar para controlar el flujo de agua doméstica. En las tuberías de vapor industrial, las válvulas de compuerta también pueden controlar efectivamente el suministro de vapor. Mientras tanto, el rango de diámetro de las válvulas de puerta es muy amplia, desde unos pocos milímetros para diámetros pequeños hasta varios metros para diámetros grandes, lo que puede satisfacer las necesidades de varios tamaños de tuberías.

Desde 2009

Hay muchas marcas de válvulas de puerta . ¿Cómo podemos elegir una válvula de puerta adecuada ? Aquí hay algunas consideraciones clave:

Reputación de marca de marca y calidad
: elija válvulas de puerta de marcas conocidas. Por lo general, estas marcas están más garantizadas en términos de calidad del producto, investigación y desarrollo tecnológico y servicio postventa. Por ejemplo, J-VALVES es una marca con buena reputación.
Certificación de calidad: asegúrese de que la válvula de puerta haya aprobado certificaciones de calidad relevantes, como la certificación del sistema de gestión de calidad ISO 9001 y la certificación API. Estas certificaciones son una manifestación de la calidad del producto.

Inspección de materia prima de la válvula de puerta

Después de que las materias primas lleguen a la fábrica, realizaremos pruebas de PMI (identificación de material positivo), inspección visual de la integridad del material y verificaremos el número de calor y el grado de material, etc.

Inspección durante el procesamiento de las válvulas de puerta

Durante el procesamiento, realizaremos controles dimensionales contra los dibujos de producción para garantizar que los productos se realicen según los dibujos y dentro de la tolerancia. Además, inspeccionaremos visualmente la apariencia del producto.

Prueba de presión 100% para válvulas de compuerta

Cada válvula de puerta producida por J-VALVES está sujeta a una prueba de presión del 100%, que se lleva a cabo estrictamente después del estándar API 598.

Inspección de apariencia del producto terminado

Una vez que la válvula de la puerta esté finalmente terminada, llevaremos a cabo exámenes visuales, probaremos el grosor de la pintura y realizaremos controles de embalaje.

Válvula de compuerta de cuña

Las válvulas de compuerta de cuña se usan ampliamente en ingeniería petroquímica, de gas natural y de construcción naval. Rendimiento estable. Los materiales más utilizados son el acero al carbono, el acero inoxidable y el acero de alta temperatura.

01 02 03 04 05

Calidad profesional

Válvula de puerta paralela

Se aplica principalmente en condiciones de trabajo de alta presión y alta temperatura y generalmente se usa junto con una válvula de derivación. Se usa ampliamente en las centrales eléctricas.

válvulas de compuerta del vástago ascendente

Válvula de compuerta del vástago ascendente

La conexión entre el vástago de la válvula y el disco de puerta es estable, asegurando el movimiento suave del disco de la puerta para una operación de válvula confiable. La válvula de compuerta del vástago ascendente tiene una estructura madura y un proceso de fabricación completo, ofreciendo una alta confiabilidad y adaptabilidad a diferentes entornos y condiciones de trabajo.

Válvula de compuerta de baja temperatura

Las válvulas de compuerta de temperatura ultra baja se aplican principalmente en los sistemas de almacenamiento y transporte de medios de temperatura extremadamente baja, como gas natural licuado (GNL) y gas de petróleo licuado (GLP). Estos sistemas deben mantener un estado operativo estable a temperaturas extremadamente bajas, por lo que los requisitos de rendimiento para las válvulas son muy altos. Adoptar los estándares internacionales BS6364 y MESC77/200.

válvulas de compuerta selladas a presión

Válvula de compuerta sellada por presión

La válvula de compuerta sellada por presión juega un papel extremadamente importante en sistemas como petroquímico. Esta válvula de puerta lleva el nombre de su adopción de un capó sellado por presión. Es adecuado para campos de presión media-alta y ocasiones especiales de alta presión. Además, cuanto mayor sea la presión, mejor será su rendimiento de sellado.

Equipo de tecnología profesional

Servicio tecnológico

J-VALVES China tiene un profundo conocimiento profesional. La mayoría de los miembros se graduaron de las mejores universidades en especialidades relevantes y han estado profundamente involucrados en el campo de la válvula de la puerta industrial .

J-VALVES China está familiarizada con la mecánica de fluidos, la transmisión mecánica, el análisis de estrés y la tensión y otros conocimientos, estableciendo una base para la investigación y el desarrollo de productos.

J-VALVES Las capacidades de I + D y innovación de China son sobresalientes. Se adhieren al concepto de innovación, rompen las tradiciones. J-VALVES China introduce tecnología de detección inteligente para monitorear los parámetros operativos de las válvulas de compuerta y adoptar procesos avanzados de tratamiento de superficie para mejorar la resistencia a la corrosión y adaptarse a entornos hostiles.

J-VALVES China tiene una rica experiencia práctica. J-VALVES han participado en muchos proyectos industriales globales importantes, como los de petroquímicos, conservación del agua y energía hidroeléctrica, metalurgia de hierro y acero, gas urbano y otros campos. J-VALVES puede personalizar las soluciones de la válvula de puerta de acuerdo con los requisitos del cliente para garantizar una operación estable.

Garantía de calidad

Todos los productos se someten al 100% de pruebas de fábrica y están 100% calificados en calidad.
I + D y diseño

Equipado con capacidades de diseño 3D y 2D, hay 8 ingenieros técnicos en nuestro equipo.
Servicio altamente eficiente

Prometemos que todas las consultas serán respondidas dentro de las 48 horas.

La estructura y el principio de funcionamiento de las válvulas de puerta

La válvula de puerta está compuesta de un cuerpo de válvula, un disco de puerta, un vástago de válvula, sellos y una rueda de mano o un dispositivo de accionamiento. El cuerpo de la válvula soporta la presión del medio, proporciona espacio para los componentes y sirve como un pasaje para el fluido. El disco de la puerta, que viene en tipos planos de placa y cuña, es impulsado por el vástago de la válvula para moverse hacia arriba y hacia abajo en el cuerpo de la válvula para controlar el flujo de fluido. El vástago de la válvula conecta los componentes de funcionamiento al disco de la puerta, y el sello entre él y el cuerpo de la válvula evita la fuga. Los sellos aseguran un sello apretado entre el disco de la puerta, el vástago de la válvula y el cuerpo de la válvula. Durante la operación, pequeñas las válvulas de puerta se abren girando manualmente el vástago de la válvula, mientras que las grandes o aquellas que requieren automatización usan dispositivos eléctricos o neumáticos. Aunque las válvulas de compuerta pueden ajustar el flujo hasta cierto punto, no son precisos en el control de flujo y se utilizan principalmente para aplicaciones completamente, abiertas o completamente cerradas.

Obtenga más información

Válvula de puerta industrial

J-VALVES Las válvulas de compuerta industrial están meticulosamente diseñadas de acuerdo estricto con estándares internacionales como API 600, ASME B16.34 y BS 5351. La línea de productos abarca principalmente válvulas de compuerta de cuña , Válvulas de puerta flexibles y válvulas rígidas . Dependiendo de los requisitos de presión específicos, los capaces atornillados o los bonnets de sello de presión se emplean estratégicamente para garantizar un rendimiento óptimo.

Las válvulas de puerta poseen ventajas notables. Cuentan con excelentes capacidades de sellado, que garantizan fugas mínimas incluso bajo condiciones de alta presión y alta temperatura. Su construcción robusta les dotan con excepcional durabilidad, capaz de soportar entornos operativos duros. La ingeniería de precisión permite un funcionamiento suave y un control de flujo preciso.

Ampliamente reconocidas y confiables, J-VALVES Las válvulas de compuerta industrial encuentran aplicaciones extensas en múltiples industrias críticas. Desempeñan un papel fundamental en la exploración y producción de petróleo y gas natural, proyectos de ingeniería en alta mar, procesos de refinación, instalaciones de generación de energía y sistemas de conservación de agua, proporcionando soluciones confiables de control de fluidos para satisfacer diversas demandas industriales.

Obtenga más información

Válvula de puerta de alta temperatura

Las ventajas de diseño de las válvulas de compuerta de alta temperatura J-VALVES incluyen principalmente un excelente rendimiento de sellado, resistencia fuerte de alta temperatura, baja resistencia a los fluidos, operación conveniente, fácil mantenimiento, alta confiabilidad y amplia adaptabilidad.

Válvulas de puerta de alta temperatura Escenarios de aplicación principal:
Industria petroquímica: refinación y síntesis química.
Industria de energía: generación de energía térmica y nuclear.
Industria de metalurgia: acero y fundición de metal no ferroso.
Fabricación de vidrio: horno de vidrio.
Producción de cemento: sistema de horno de cemento.

Obtenga más información

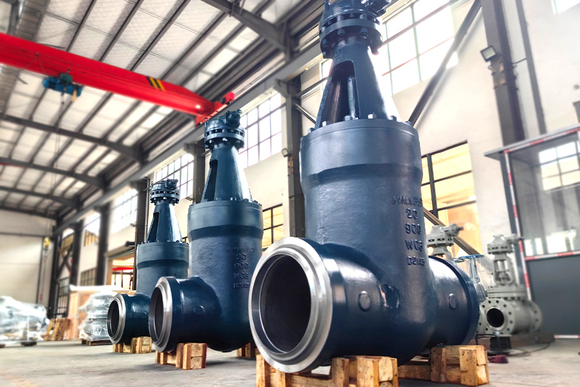

Válvulas de puerta de sello a presión

I. Válvulas de puerta de sello de presión Descripción general del producto
J-VALVES Válvulas de puerta de sello de presión , para alta presión (1500 - 2500 lb), ofrecen un control preciso de fluidos en los sistemas industriales.
II. Válvulas de puerta de sello de presión Ventajas principales
: Tecnología avanzada de autocalación, superficie de sellado de aleación de calidad, evita la fuga.
Resistencia a la presión: cuerpo de acero de aleación optimizado, diseño de articulación especial, lleva alta presión.
Control de flujo: puerta optimizada, unidad precisa, permite un ajuste de flujo preciso.
Operación: tallo de acero inoxidable nitrio, mecanismo fácil, confiable y sin esfuerzo.
Mantenimiento: piezas de desgaste modulares, fáciles de desmontar, estandarizadas, bajo tiempo de inactividad.
Iii. Válvulas de puerta de sello a presión Escenarios de aplicación
Aceite y gas: cabezal de pozo, nodos de tubería, flujo de controles, evita accidentes.
Refinación y productos químicos: In/Of Reactores, para la química corrosiva, asegura la seguridad.
Potencia: vapor de caldera, refrigerante nuclear, regula el flujo, aumenta la eficiencia y la seguridad.
Offshore: plataformas, tuberías, confiables en condiciones marinas duras.

LEARN MORE

Válvulas de puerta de losa

Estándares internacionales para J - Válvulas Válvulas de compuerta de la losa
Válvulas de compuerta de losa estándares de diseño
API6D, API 600 y ASME B16.34 Cubra los requisitos generales para válvulas con extremos con brida, tope y rosados, incluidos calificaciones de temperatura de presión, requisitos de material, dimensiones y tolerancias.
Las válvulas de la puerta de la losa se enfrentan a las dimensiones de la cara
ASME B16.10 estipula las dimensiones de la cara de las válvulas, incluidos los requisitos de longitud para diferentes tipos y tamaños de las válvulas de compuerta de losas.
Válvulas de compuerta de losas Conexión de brida
ASME B16.5 es el estándar americano para bridas de acero y accesorios con bridas, comúnmente utilizados para el diseño de la conexión de brida entre la válvula de puerta y la tubería.
Válvulas de compuerta de la losa Presión: ASME estándar de temperatura
ASME B16.34 también incluye regulaciones sobre la presión - clasificaciones de temperatura, que trabajan junto con otros estándares para proporcionar una guía integral de parámetros de temperatura para el diseño y el uso de válvulas de compuerta. API
estándar de prueba e inspección
598 Detalla varios métodos de prueba y criterios de aceptación para válvulas de compuerta, como pruebas de presión y pruebas de sellado.

LEARN MORE

Sobre materiales especiales

Materiales de bronce

Los materiales de bronce comúnmente utilizados incluyen: B62 C83600, B148 C95800, B148 C95400. Las válvulas de bronce juegan un papel vital en la ingeniería marina, la ingeniería de construcción naval y los campos relacionados con el agua de mar. Estos campos tienen requisitos extremadamente altos para los materiales de la válvula, exigiendo una resistencia a la corrosión sobresaliente, alta resistencia y buenas propiedades mecánicas.
Aceros de aleación de alta temperatura (acero CR-mo)

Los aceros de aleación de alta temperatura (acero CR-Mo) como ASTM A217 WC5, WC6, WC9, C5, C12, C12a y Ca15 se utilizan ampliamente en los sistemas de tuberías de vapor de refinerías de petróleo, plantas petroquímicas y generación de energía térmica.
Aceros inoxidables dúplex

Aceros inoxidables dúplex
2205 (UNS S31803, S32205), 2507 (UNS S32750), ASTM A995 GR 1A, 2A, 3A, 4A, 5A, 6A, 1B, 1C, CD4MCU (ASTM A890 - 4A), CD4MCUN (ASTM A890 - 5A), CD3MCUN (ASTMM A890
Aceros inoxidables súper austeníticos (aceros inoxidables súper dúplex)
904L (UNS N08904), Alloy20 (UNS N08020) también conocido como Carpenter 20, CN7M (UNS N08700), AL - 6XN (UNS N08367), CN3MN (UNS J95404), 254SMO (UNS S31254), F44 (UNS S31254), que es el mismo como es el mismo como es el mismo asal. 254Smo, CK3MCUN (UNS J93404), S31254, que es lo mismo que 254Smo
Otros materiales especiales

Aleaciones de titanio y titanio
Serie de materiales: como ZTA1, ZTA2, ZTA3, ZTA9, ZTA10, ZTC4, TA1, TA2, TA3, TA9, TA10, TC4, etc.
Aleaciones de níquel y níquel
Serie de materiales: incluyendo N6, N4, N2, CZ100, Nickel200, Nickel201, N02200, N02201, etc.
Aleación de Monel
Serie de materiales: como Monel400, Monelk500, M35-1, M35-2, M35C, M30H, N04400, N05500, etc.
Aleación de hastelloy
Serie de materiales: las comunes incluyen Hastelloy C276, Hastelloy B, Hastelloy B-2, Hastelloy C-22, Hastelloy C-4, Hastelloy G, Hastelloy G30, etc.
Aleación de níquel incao
Serie de materiales: como Inconel600, IncOnel625, Incoloy800, Incoloy800H, Incoloy825, etc.
circonio
Serie de materiales: ZR702, ZR705, Zirconio702, Zirconio705, 702C, 705C, R60702, R60705, etc.

J-VALVES Válvulas de puerta de puerta de la empresa ventaja del equipo

J-VALVES La compañía cuenta con equipos competentes especializados en tecnología, inspección de calidad, producción y ventas, dotándolo con una ventaja competitiva prominente en el dominio de las válvulas de puerta .

Equipo de producción

El equipo de producción de la válvula de puerta actualmente tiene 50 trabajadores profesionales. Entre ellos, el gerente de producción ha participado en la producción de válvulas industriales durante más de 30 años.
Equipo técnico

El equipo técnico para las válvulas de puerta es poderosa. Incluye dos ingenieros de válvulas de puerta que se centran específicamente en el diseño e investigación de válvulas de puerta, contribuyendo a condiciones de trabajo como alta temperatura y alta presión, y temperatura ultra baja.
Equipo de inspección

El equipo de inspección, como parte crucial del equipo J-VALVES, tiene responsabilidades significativas. Con los procedimientos de inspección profesionales y rigurosos, el 100% de los bienes inspeccionados por ellos cumplen con los requisitos de calidad. Controlan estrictamente cada punto de control de la calidad del producto de una manera completa y completa, estableciendo una base sólida para la excelente calidad de los productos de la empresa.

Flujo de proceso de producción de válvulas de puerta

El proceso de producción de las válvulas de puerta cubre enlaces como el diseño, la adquisición de materias primas, el mecanizado, el ensamblaje, la inspección y el envío y el envío. En la etapa de diseño, los parámetros se determinan, modelan, simulan y optimizan de acuerdo con los requisitos y estándares de la condición de trabajo y de trabajo. Para la adquisición de materias primas, se seleccionan proveedores de alta calidad y se inspeccionan estrictamente los materiales. El mecanizado se divide en mecanizado áspero, mecanizado final y tratamiento de superficie. El ensamblaje requiere limpiar las piezas y el ensamblaje y la depuración de acuerdo con las regulaciones. La inspección incluye pruebas de presión y rendimiento y verificaciones de apariencia y dimensión. El empaque utiliza cajas de madera de madera contrachapada que son adecuadas para el transporte de larga distancia.

ENTREGAR

Condiciones necesarias para la cita de la válvula

Tipo de válvula: especifique qué tipo específico de válvula es, como la válvula de la válvula , de la puerta , , la válvula de mariposa de la válvula , la válvula de retención, etc. La estructura y el principio de los diferentes tipos de válvulas son diferentes, y la diferencia de precio es significativa es significativa

01

Tamaño, método de conexión, presión, material

El diámetro nominal, la presión nominal, el método de conexión (como la conexión de brida, la conexión roscada, la conexión de soldadura, etc.), la longitud estructural y otros parámetros dimensionales de la válvula etiquetada, así como los materiales del cuerpo de la válvula, el disco, el asiento, el tallo, etc., son factores importantes que determinan el precio de la válvula.
02

Modo de estructura y operación de la válvula de compuerta

La estructura de las válvulas de compuerta se puede dividir en válvulas de compuerta paralela y válvulas de compuerta de cuña de acuerdo con la forma de la placa de la puerta; Dividido en la válvula de compuerta del vástago abierta y válvula de compuerta del vástago oculta de acuerdo con el modo de funcionamiento del válvula del válvula
: indique modos manuales, neumáticos, eléctricos, hidráulicos y otros, válvulas con diferentes modos de conducción
03

Condiciones de temperatura y operación

Al seleccionar las válvulas de compuerta , es aconsejable proporcionar información lo más detallada posible sobre el rango de temperatura específico y el medio. Esto facilitará la selección precisa, no solo evitando los gastos de costos adicionales causados por la selección incorrecta, sino también ayudando a elegir las válvulas que coincidan con las condiciones de trabajo y logren un control de costos efectivo.

Tenemos un excelente equipo técnico

El alcance de producción de J-VALVES productos de válvula de puerta de la empresa

Rango de presión del producto: 150 lb ~ 2500 lb
Rango de tamaño: 1/2 '~ 80 '
Material: acero al carbono, acero inoxidable, acero de baja temperatura, material de alta temperatura, temperatura ultra baja,
métodos de conexión de material especial: conexión de brida, conexión a tope, conexión roscada, conexión de soldadura de enchapado,
Modos de operación de conexión de pinza: neumático, eléctrico, electricidad, hidráulica, equipo, manual manual, manual

Contáctenos

Válvulas de compuerta de acero de acero fundido

Válvulas de compuerta de acero inoxidable

Clasificaciones principales de las válvulas de puerta

Por método de actuación:

Válvula de puerta plana manual: Conducido por girar manualmente la rueda de mano para conducir el levantamiento de la puerta, dándose cuenta así de la apertura y el cierre de la válvula. Adecuado para un pequeño control de flujo de tuberías, simple y conveniente para operar, sin fuente de energía externa y bajo costo.
Válvula de puerta plana neumática: Alimentado por aire comprimido y conducido por un actuador neumático para impulsar el movimiento de la puerta. Adecuado para ocasiones que requieren respuesta rápida y control preciso, como el control de fluidos en las líneas de producción automatizadas. Puede realizar el control remoto y la operación automatizada.
Válvula de puerta plana eléctrica: Conducido por un motor eléctrico y la puerta se levanta y baja por un mecanismo de reducción. Puede realizar el control remoto y el control automático. Adecuado para grandes tuberías industriales y se puede integrar con un sistema de control automatizado para un monitoreo y operación remotos convenientes, pero el costo es relativamente alto.

Por características estructurales:

Válvula de puerta plana de una sola puerta: Estructura simple con una sola puerta. La puerta se mueve hacia arriba y hacia abajo en línea recta en el cuerpo de la válvula conducido por el vástago de la válvula para realizar la apertura y el cierre de la válvula. Adecuado para necesidades generales de control de fluidos, y el costo de fabricación es relativamente bajo.
Válvula de puerta plana de doble puerta: Tiene dos puertas, generalmente una puerta fija y una puerta móvil. Las dos puertas cooperan entre sí para lograr el sellado cuando están cerradas. Tiene un rendimiento de sellado relativamente fuerte y resistencia al desgaste, adecuada para ocasiones con altos requisitos de rendimiento de sellado. Sin embargo, la estructura es relativamente compleja y el costo también es alto.

Sellando material de superficie:

Válvula de puerta plana con metal: La superficie de sellado está hecha de materiales metálicos como el acero inoxidable. Tiene las características de alta resistencia a la temperatura y resistencia al desgaste. Adecuado para condiciones de trabajo duras como alta temperatura, alta presión y medios que contienen partículas sólidas, pero el rendimiento de sellado es relativamente ligeramente peor que el de los sellos no metálicos.
Válvula de puerta plana de sellado suave: La superficie de sellado está hecha de materiales blandos como caucho o plástico. Tiene un buen rendimiento de sellado y puede lograr fugas cero o micro-fuga. Generalmente utilizado para ocasiones de transporte medio a temperatura normal, mediana y baja presión y con altos requisitos de sellado.

Por propósito y ocasión de aplicación:

Válvula de puerta plana Con el agujero de desvío: la puerta tiene un agujero de desvío. Cuando se abre completamente, el orificio de desvío está conectado con el orificio del canal, que es conveniente para limpiar la tubería. A menudo se usa en tuberías que requieren pigging, como tuberías de gas natural de larga distancia.
Válvula de puerta plana Sin agujero de desvío: la puerta no tiene agujero de desvío. Adecuado para tuberías que no requieren pigging, como tuberías de transporte de aceite refinado y equipos de almacenamiento.
Válvula de puerta plana del campo petrolero: especialmente diseñado para las condiciones de trabajo especiales en el proceso de explotación y producción en campos petroleros. Por lo general, tiene alta resistencia a la corrosión, resistencia al desgaste y resistencia a la alta presión, y puede adaptarse al entorno duro y los medios complejos en el campo petrolero.
Válvula de puerta plana de la tubería: ampliamente utilizado en diversos sistemas de transporte de tuberías industriales, como las tuberías de transporte de petróleo, gas natural, materias primas químicas, etc. Requiere un buen rendimiento de sellado, resistencia a la corrosión y confiabilidad para garantizar el funcionamiento seguro de la tubería.
Válvula de puerta plana de gas: utilizado en redes de tubería de transmisión de gas urbano. Los requisitos de sellado y seguridad para la válvula son extremadamente altos para evitar accidentes de seguridad causados por la fuga de gas.

Ventajas de J-VALVES métodos de control de calidad de la empresa para válvulas de puerta

J-VALVES La Compañía China ha obtenido certificaciones como ISO 9001 para su sistema de gestión de calidad. Esta alineación con los estándares internacionales ha impulsado los procesos de gestión de calidad de la compañía a la etapa global, obteniendo un amplio reconocimiento en el mercado internacional. Al refuerza significativamente la imagen de marca y la competitividad del mercado de la compañía, lo que hace que sea más fácil ganarse la confianza de los clientes nacionales y extranjeros y sentar una base sólida para la expansión de los negocios globales.
Al cumplir con los estándares internacionales e industriales como API y ASME para regular los procedimientos de producción y control de calidad, la compañía garantiza la estabilidad y la consistencia de la calidad de su producto. Independientemente del proyecto o entorno de mercado, los productos de alta calidad se pueden entregar constantemente, minimizando los problemas y los riesgos derivados de estándares de calidad inconsistentes.

Gestión de calidad

En términos de gestión de calidad, las especificaciones de calidad de las válvulas de puerta se formulan de acuerdo con los estándares nacionales, los estándares de la industria y los estándares propios de la empresa, y los estándares empresariales internos se refinan aún más en combinación con condiciones de trabajo reales.
Prueba de materia prima

La fuente de suministro de materia prima está estrictamente controlada, y cada lote de materias primas se inspecciona cuidadosamente para cumplir con los requisitos de diseño. Al mismo tiempo, el software avanzado se utiliza para optimizar el diseño, y se organizan revisiones colaborativas de Departamentos para garantizar que el diseño sea razonable y fabricable.
Control de calidad

En términos de control de calidad, los enlaces de inspección de procesos se configuran durante el proceso de producción, la precisión del equipo se mantiene cuidadosamente y el control del proceso estadístico se utiliza para monitorear las características clave de calidad. Después de completar los productos terminados, se llevan a cabo pruebas de rendimiento integrales e inspecciones de apariencia, y las inspecciones de muestreo se llevan a cabo de acuerdo con el plan de muestreo.

J-VALVES Válvulas de puerta de puerta de la empresa ventaja

J-VALVES tiene ventajas notables en la producción de válvulas de puerta. Su fábrica moderna está amueblada con centros avanzados de mecanizado CNC y grandes tornos verticales, lo que permite una gran escala de producción y procesos precisos y eficientes.
En I + D, la compañía tiene fuertes capacidades de diseño 2D y 3D. Un equipo profesional profundiza en las tecnologías avanzadas de la válvula de puerta, optimizando los diseños a través de la simulación para mejorar el rendimiento.
El experimentado equipo de producción sigue procedimientos estandarizados para convertir los diseños en productos de alta calidad. El equipo de ventas competente, con conocimiento en profundidad del producto, ofrece soluciones personalizadas para clientes globales. Esta integración desde I + D hasta posventa garantiza un suministro continuo de válvulas de puerta de primer nivel.
