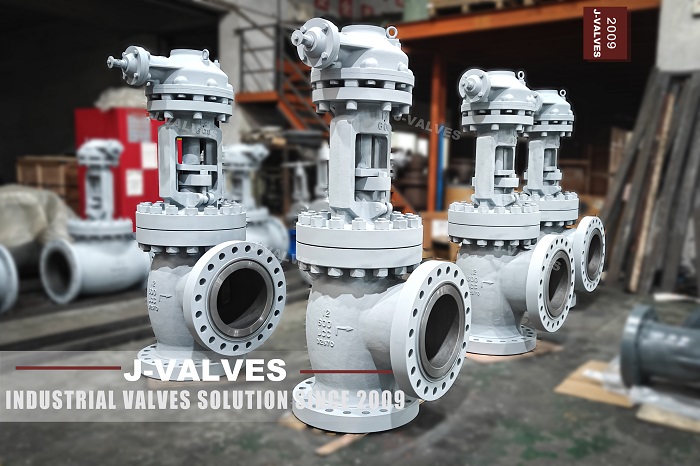

Válvula de globo criogénica en ángulo LCC de 12' y 600 lb: su principal solución de seguridad para aplicaciones criogénicas y de GNL

En terminales de GNL, plantas de etileno y sistemas criogénicos de gas industrial, la confiabilidad de las válvulas no es negociable. Una sola falla en el servicio de frío profundo puede provocar costosas paradas, peligros para la seguridad y riesgos ambientales. La válvula de globo criogénica en ángulo LCC de 12' 600LB de J-VALVES está diseñada para resolver estos desafíos, combinando un rendimiento robusto a baja temperatura, sellado sin fugas y cumplimiento API/ASME para brindar estabilidad a largo plazo en los entornos criogénicos más hostiles.

1. Cumplimiento y especificaciones básicas: construido según estándares internacionales

Cada válvula de globo criogénica en ángulo J-VALVES 12' 600LB LCC está diseñada, fabricada y probada para cumplir con los estándares globales más rigurosos, lo que garantiza seguridad e intercambiabilidad en proyectos globales:

¿Por qué material LCC?

ASME SA352 LCC está diseñado específicamente para servicio criogénico, con estrictas pruebas de impacto a baja temperatura (-46°C Charpy V-Notch) para eliminar los riesgos de fractura frágil comunes en los aceros al carbono estándar. Esto garantiza que la válvula mantenga la ductilidad y la integridad estructural incluso a temperaturas bajo cero, evitando fallas catastróficas en aplicaciones de GNL y etileno.

2. Ventajas clave del diseño para el servicio criogénico

Dureza superior a bajas temperaturas

A diferencia de las válvulas convencionales que sufren fragilidad inducida por el frío, nuestra válvula de globo criogénica en ángulo LCC sufre:

• Pruebas de impacto 100 % a baja temperatura para verificar el rendimiento del material a -46 °C

• Tratamiento criogénico especial para piezas internas para evitar irritaciones y agarrotamiento del vástago a bajas temperaturas.

• Mecanizado con alivio de tensión para eliminar tensiones residuales que podrían provocar grietas durante el ciclo térmico.

Diseño de flujo de ángulo optimizado

El cuerpo en ángulo ofrece beneficios únicos para los sistemas de tuberías criogénicas:

• Cambia la dirección del fluido 90° para eliminar la necesidad de codos adicionales, lo que reduce la caída de presión y la erosión del sistema.

• Minimiza la turbulencia en las líneas de GNL y etileno, evitando la cavitación y el desgaste en las partes internas de las válvulas.

• Simplifica la disposición de tuberías en espacios reducidos de terminales o plantas, lo que reduce los costos de instalación.

Sistema de sellado criogénico sin fugas

El mayor problema en las válvulas criogénicas es la falla del sello debido a la acumulación de escarcha y al endurecimiento del empaque. Nuestra solución incluye:

• Diseño de bonete extendido: aísla el prensaestopas de los medios criogénicos, evitando la formación de escarcha y la degradación del empaque.

• Sellado de asiento flexible: las superficies de sellado de acero inoxidable combinadas con sellos blandos de grado criogénico logran cero fugas bidireccionales, cumpliendo con los estándares de válvulas criogénicas BS 6364.

• Vástago antiestático y antiexplosión: Previene la expulsión del vástago y asegura la continuidad eléctrica, eliminando riesgos de descarga estática en servicio de GNL inflamable.

Fácil mantenimiento y operación versátil

• Las conexiones finales bridadas permiten un desmontaje rápido para inspección y mantenimiento, lo que reduce el tiempo de inactividad en instalaciones críticas de GNL.

• Actuación opcional: Hay disponibles actuadores de engranajes manuales, eléctricos o neumáticos para adaptarse a los requisitos de control remoto y operación frecuente.

• Trazabilidad total: todos los materiales y pruebas están documentados, lo que respalda las auditorías de cumplimiento para proyectos globales de petróleo y gas.

3. Aplicaciones ideales para la válvula de globo criogénica en ángulo LCC de 12' y 600 lb

Esta válvula está diseñada específicamente para las tareas de control de fluidos criogénicos más exigentes, que incluyen:

• Terminales y Plantas de Licuefacción de GNL: Control de flujo y presión en líneas de almacenamiento, carga y transferencia de GNL

• Plantas petroquímicas de etileno/propileno: control de corrientes de olefinas criogénicas a temperaturas de hasta -101 °C

• Sistemas criogénicos de gas industrial: procesamiento y distribución de nitrógeno, oxígeno y argón

• Redes de tuberías de frío profundo: transmisión de fluidos criogénicos en refinerías y complejos químicos

4. Historia de éxito del mundo real: solución de fallas en el sello de la terminal de GNL

Una importante terminal costera de GNL en China enfrentó repetidos cierres debido a fallas en los sellos de las válvulas de globo criogénicas importadas que operaban a -162 °C. Las válvulas sufrieron endurecimiento del empaque y fugas después de solo 12 meses de servicio, lo que amenazó el tiempo de actividad y la seguridad de la terminal.

J-VALVES proporcionó una solución personalizada con la válvula de globo criogénica en ángulo LCC de 12' 600LB , optimizada con:

• Bonete extendido y prensaestopas aislados para aislar medios criogénicos

• Sellos de asiento flexibles mejorados para cero fugas bidireccionales

• Cuerpo LCC con resistencia avanzada al impacto a baja temperatura

Desde su puesta en servicio, estas válvulas han funcionado continuamente durante más de 3 años sin fugas ni fallas, lo que elimina costosos tiempos de inactividad y se gana la confianza del cliente para futuros proyectos de expansión.

5. Cómo seleccionar la válvula de globo de ángulo criogénica adecuada para su proyecto

Al elegir una válvula de globo criogénica, concéntrese en estos factores críticos para evitar errores costosos:

1. Verifique el cumplimiento del material: asegúrese de que el material de la carrocería cumpla con los estándares ASME SA352 LCC con informes documentados de pruebas de impacto a baja temperatura.

2. Confirmar los estándares de diseño: priorizar las válvulas certificadas según API 6D y ASME B16.34 para integridad de contención de presión

3. Evalúe el diseño del sellado: busque sistemas de empaque de grado criogénico y de capó extendido para evitar fallas relacionadas con las heladas

4. Verifique los registros de pruebas: Exija informes de pruebas API 598 para determinar la resistencia de la carcasa y el rendimiento del sello.

5. Asóciese con proveedores experimentados: elija fabricantes con trayectoria comprobada en proyectos criogénicos y de GNL, como J-VALVES con más de 17 años de experiencia en válvulas industriales.

Asóciese con J-VALVES para obtener soluciones confiables de válvulas criogénicas

En J-VALVES , combinamos el cumplimiento de API/ASME, ingeniería criogénica avanzada y un riguroso control de calidad para ofrecer válvulas que funcionan cuando más importa. Nuestra válvula de globo criogénica en ángulo LCC de 12' y 600 LB ha sido validada en proyectos de GNL, petroquímicos y gases industriales en todo el mundo, lo que brinda tranquilidad para operaciones criogénicas críticas.

Póngase en contacto con nuestro equipo de ingeniería hoy para analizar sus requisitos específicos de control de fluidos criogénicos o solicitar una cotización personalizada para su proyecto.
