En las tuberías de petróleo y gas, las válvulas de bola DBB son como 'guardianes' que controlan el flujo de medios. Especialmente dentro del amplio rango de presión de 150 lb a 2500 lb , ya sea que puedan resistir de manera estable la presión y cumplir con los estándares internacionales está directamente relacionado con la seguridad de las tuberías. Hoy, hablemos sobre cómo realizar un 'chequeo' integral para las válvulas de bola a través de pruebas y verificación de resistencia a la presión contra el estándar ASME B16.34.

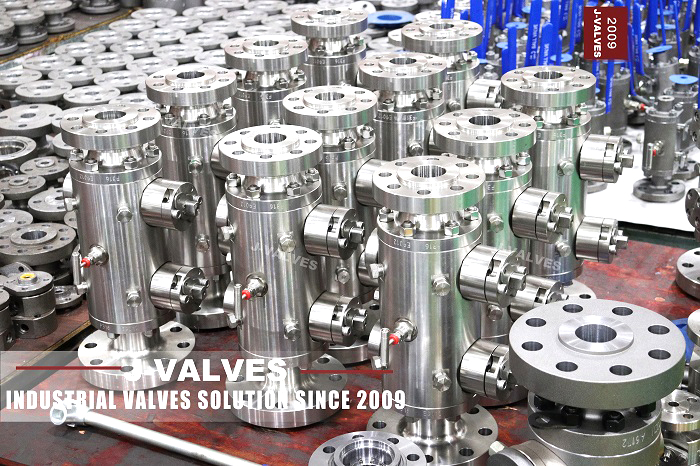

Las válvulas de bola DBB son abreviadas de 'Válvulas de doble bloque y hemorragia'. Tienen dos funciones centrales:
· Función de doble bloque : cuando están cerrados, pueden separar completamente los medios antes y después de la tubería como dos puertas.
· Función de sangrado : pueden descargar los medios residuales dentro de la válvula para evitar el peligro causado por la acumulación de presión.
Por esta razón, son esenciales en ambientes de alta presión, inflamables y explosivos de petróleo y gas.
ASME B16.34 es un estándar de válvula industrial de uso internacional, al igual que un 'programa de examen', que estipula todos los requisitos para las válvulas desde el diseño hasta las pruebas. Especialmente en el rango de presión de 150 lb a 2500 lb , cada grado tiene un tamaño estricto, material e indicadores de rendimiento. Solo las válvulas de bola que cumplan con el estándar se pueden usar en proyectos mundiales de petróleo y gas.
1. Prueba de resistencia a la presión : para ver si la válvula de bola puede 'resistir la presión '
· Prueba de resistencia de la carcasa : presurice el interior de la válvula (generalmente 1.5 veces la presión de trabajo) y manténgala durante 30 minutos. Observe si el cuerpo de la válvula se deforma o gotea. Este paso es como probar si un globo explotará para garantizar que la carcasa de la válvula sea lo suficientemente fuerte.
· Prueba de sellado del asiento : presurice desde ambos lados de la válvula respectivamente y use el método de burbujas o el método de caída de presión para verificar si el sello está apretado. Dado que las válvulas de bola DBB requieren un sellado bidireccional, las direcciones hacia adelante e inversa deben probarse para evitar que los medios de comunicación 'escapen '.
2. ASME B16.34 Verificación de cumplimiento : para ver si la válvula de bola es un 'producto estándar '
· Dimensiones y tolerancias : mida el diámetro, la longitud, el espaciado del agujero de la brida, etc. de la válvula. Deben ser completamente consistentes con la tabla estándar, y el error no puede exceder el rango permitido (por ejemplo, el error del diámetro exterior de la brida de una válvula de bola de 150 lb no puede exceder ± 1 mm).
· Selección de materiales : los diferentes grados de presión tienen diferentes requisitos para los materiales. Por ejemplo, una válvula de bola de alta presión de 2500 lb requiere acero de aleación de alta resistencia, y el asiento puede necesitar aleación dura resistente al desgaste, y debe haber certificados de calificación de material.
· Marcado e identificación : la válvula debe estar claramente marcada con información como el grado de presión (p. Ej., '2500lb '), especificación (por ejemplo, 'DN100 ') y el fabricante. Es como una tarjeta de identificación, que es conveniente para la trazabilidad e instalación.
Grado de presión | Puntos clave de prueba de resistencia a la presión | Indicadores clave del cumplimiento de ASME B16.34 | Escenarios de aplicación típicos |
150 lb | Detección básica de sellado, mantenga la presión durante 15 minutos, permita una pequeña cantidad de fuga | Material: acero al carbono; tolerancia de tamaño relativamente suelto (± 2 mm); Solo se requiere grado de presión para marcar | Pipelines de gas de baja presión, ramas civiles |
300 lb | Prueba de sellado bidireccional para evitar fugas de retroceso a baja presión | Superficie de sellado: cara elevada (RF); Los materiales necesitan resistir una ligera corrosión; El marcado debe incluir información sobre especificaciones | Tuberías de transmisión de gas urbano, tuberías de campos petroleros pequeños y medianos |
600 lb | Detección de deformación de la carcasa bajo presión media, mantenga la presión durante 20 minutos | Material: acero de aleación; tolerancia a tamaño apretado (± 1 mm); Se requiere un informe de resistencia al material | Tuberías de refinería, tuberías de recolección de alta presión y transmisión |
900 lb | Prueba de sellado duro de metal para evitar la fuga causada por el envejecimiento de los materiales de sellado a alta presión | Superficie de sellado: cara masculina y femenina (M/F); Los materiales deben pasar pruebas de alta temperatura; El marcado incluye grado de material | Dispositivos de refinación de alta temperatura y alta presión, tuberías de plataforma en alta mar |
1500 lb | Detección de defectos ultrasónicos del grosor de la pared del cuerpo de la válvula para verificar los defectos internos | Material: acero de aleación resistente a los azufre; Cambios de brida a la cara de la junta del anillo (RTJ); Se requiere la certificación de resistencia a la corrosión | Campos de petróleo y gas que contienen azufre, líneas troncales de alta presión a larga distancia |
2500 lb | Prueba ultra-alta presión de cero, cantidad de fuga permitida ≤ 0.1 ml/min | Material: aleación especial (como Inconel); El tamaño se fabrica estrictamente de acuerdo con el estándar; proporcionar todo el informe de inspección del proceso | Explotación de petróleo y gas de aguas profundas, centros de núcleo de ultra alta presión |
· Escenarios de baja presión (150 - 300 lb): elija materiales de acero al carbono, se centre en la confiabilidad del sellado y dan prioridad al costo.
· Escenarios de mediana y alta presión (600 - 2500 lb): elija acero de aleación o aleaciones especiales, verifique estrictamente los certificados de material y las tolerancias de tamaño para garantizar que no hay fugas bajo alta presión.
· Clave para la aceptación: independientemente de la calificación, se debe solicitar tanto el informe de la prueba de resistencia a la presión como el Certificado de cumplimiento de ASME B16.34. Ninguno de los dos puede faltar.
Desde las ramas de baja presión de 150 lb hasta las líneas troncales de ultra alta presión de 2500 lb, cada 'chequeo calificado' de la válvula de bola DBB es una garantía para la seguridad de las tuberías de petróleo y gas. A través de las pruebas de resistencia a la presión y la verificación ASME B16.34, no solo puede evitar el riesgo de 'trabajar con defectos', sino también permitir que los proyectos internacionales lo usen con confianza. Elegir la válvula de pelota correcta significa elegir el equilibrio correcto entre seguridad y eficiencia.
