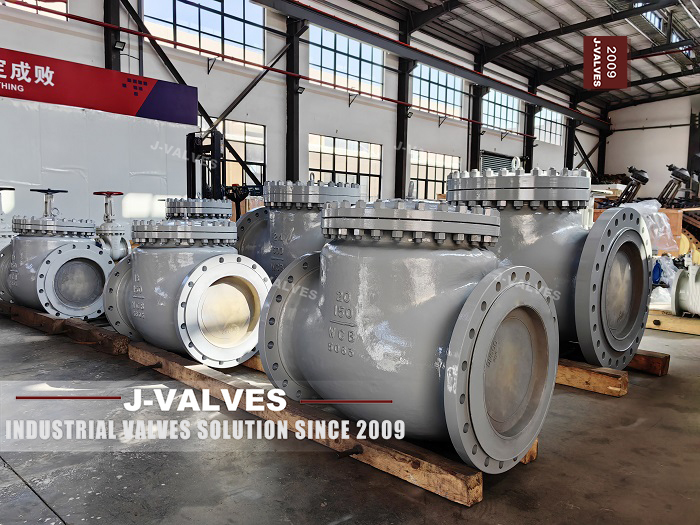

Rango de tamaño: DN450(18') ~ DN750(30')
Clase de presión: Clase 150 (150LB)
Material del cuerpo estándar: Acero al carbono A216 WCB (para petróleo, gas, agua y vapor sin corrosión fuerte)
Estándares de diseño: API 6D, ASME B16.5, ASME B16.34, GB/T 12236
Conexión final: Brida de cara elevada RF (corriente principal para tuberías de gran diámetro, estándar para J-VALVES)
Operación: Disco oscilante mediano autooperado para evitar el flujo inverso
La mayoría de los ingenieros de adquisiciones ignoran tres puntos críticos: espesor de la pared del cuerpo, revestimiento duro del disco, estructura anticorrosión del pasador de bisagra, lo que acortará la vida útil de la válvula en condiciones de alto flujo y presión a largo plazo. J-VALVES solución de estructura completa optimizada para tamaño extra grande de 18 a 30 pulgadas.
Gasoducto de larga distancia para gas natural y metano en lecho de carbón
Medio con polvo diminuto: cuerpo WCB + pasador de bisagra de acero inoxidable 316 + disco de revestimiento duro de Stellite completo + compuerta de cierre lento opcional para eliminar el golpe de ariete, ampliamente utilizado en la línea troncal de gas de Asia Central y América del Sur.
Petróleo crudo y refinería FCC Medio
Medio con partículas de catalizador y lodo de alta temperatura: pared del cuerpo extragruesa, cara del asiento de estelita engrosada, boca de inspección del capó para una limpieza regular de impurezas, proyecto de refinería nacional de un millón de toneladas al que se hace referencia.
Agua de refrigeración circulante de central eléctrica
Agua limpia ambiental: cuerpo WCB estándar + cara de sellado de acero inoxidable para control de costos, el paso de flujo grande reduce la pérdida de contrapresión de la bomba, adecuado para centrales eléctricas de carbón del sudeste asiático.
Tubería de vapor de alta temperatura (≤425 ℃)
Temperatura máxima de trabajo WCB de 425 ℃, junta enrollada en espiral de metal de grafito para un sellado seguro contra incendios, perno de capó de alta resistencia mejorado para evitar fugas en la brida debido a la fluencia a alta temperatura.
Pared gruesa reforzada estándar para válvula de gran diámetro
Espesor de la pared del cuerpo 20% más grueso que el estándar mínimo API para tamaños de 18'-30', resiste el aumento instantáneo de presión de la tubería para evitar la deformación y grietas del cuerpo, mayor factor de seguridad en comparación con las válvulas baratas de pared delgada.
Disco fundido integral con revestimiento duro de estelita
Disco de fundición de una sola pieza sin costura de soldadura, capa superpuesta de Stellite 6 mínima de 3 mm, vida útil de resistencia a la erosión y cavitación 2-3 veces más larga que el disco rociado normal, reduce los costos de mantenimiento frecuente.
Prueba de hermeticidad hidrostática y de aire 100% de tamaño completo
La mayoría de los fabricantes solo realizan inspecciones por muestreo, J-VALVES implementan pruebas completas del 100% para todas las válvulas de retención oscilantes de 18-30' : prueba hidráulica de la carcasa a 1,5 veces la presión nominal, prueba de sellado de aire sin fugas antes de la entrega.
Dibujo de ingeniería y soporte técnico gratuitos
Suministro rápido de dibujos CAD 2D, modelo de válvula 3D, símbolo P&ID y hoja de datos técnicos completa para ayudar a los ingenieros de EPC a preparar la lista de equipos y el documento de licitación técnica.
Experiencia global en la ejecución de proyectos para evitar riesgos de ingeniería
Amplia experiencia en entregas en Medio Oriente, Asia Central, Sudeste Asiático y América del Sur, familiarizado con la certificación aduanera local y el proceso de supervisión de terceros. Material completo en inglés, END, certificados de pruebas ordenados con antelación para acortar el ciclo de aceptación del proyecto.
Válvula de retención oscilante WCB de 24' y 150 lb para línea troncal de gas de Asia Central: compuerta de cierre lento + disco de Stellite completo para resolver el golpe de ariete al apagar el compresor y el problema de flujo inverso.
Válvula de retención oscilante Clase 150 de 30' para gasoducto de circulación de productos químicos de carbón: cuerpo extra grueso + boca de inspección para medio cargado de partículas.
Válvula de retención oscilante con brida de 18' y 150 lb para gas urbano de Sudamérica: modelo económico estándar WCB para pedidos repetidos anuales a granel.
Comuníquese con el ingeniero J-VALVES para obtener una solución de selección personalizada, una cotización y un dibujo de cualquier válvula de retención oscilante WCB Clase 150 de 18'-30' . Proporcione la temperatura del medio, la presión, el medio de la tubería y las condiciones de instalación para una propuesta técnica personalizada.
