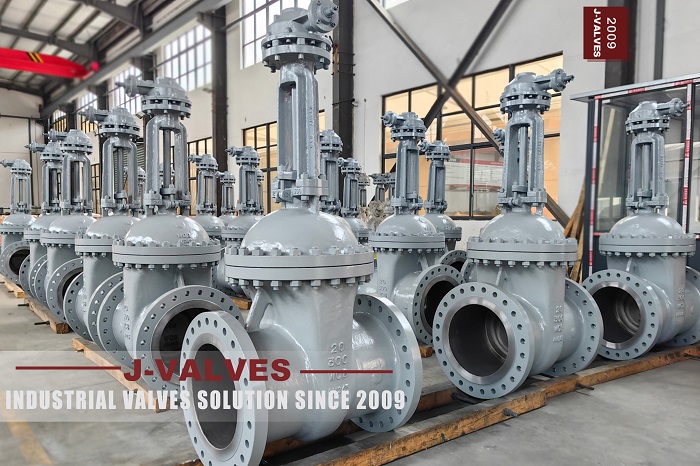

I. Descripción general de válvulas J-Válvulas de 20 pulgadas Válvulas de puerta con bridas de 150 lb
La válvula de puerta con brida J-VALVES de 20 pulgadas con bridas es una válvula específicamente diseñada para condiciones de trabajo de alta presión. Sus características principales son las siguientes:
• Diseño de gran diámetro: con un diámetro de 20 pulgadas, puede cumplir con los requisitos de la tubería para grandes caudales y es adecuado para sistemas de transmisión de alta presión en industrias como petróleo, gas natural e ingeniería química.
• Rendimiento de alta presión: la clasificación de presión de 150 lb garantiza que la válvula pueda funcionar de manera estable en entornos de alta presión, al tiempo que posee un buen rendimiento de sellado y durabilidad.
• Conexión de brida: adopta el método de conexión de brida, que es conveniente para la instalación y el mantenimiento y también cumple con los estándares de conexión de tuberías internacionalmente comunes.
II. Introducción a los estándares API/ASME
La API (American Petroleum Institute) y ASME (Sociedad Americana de Ingenieros Mecánicos) son organizaciones autorizadas de establecimiento de estándares internacionalmente reconocidas, y los estándares que emiten tienen una importancia guía extensa en el diseño de válvulas, la fabricación y las pruebas.
• API 600: este estándar estipula los requisitos de diseño, fabricación y prueba para válvulas de compuerta con bridas y topo de acero, y es aplicable a válvulas con presiones nominales de PN16 - PN40 (clase 150 - 600).
• ASME B16.5: este estándar estipula principalmente las dimensiones, las tolerancias y los requisitos de conexión de las bridas de la tubería, y es aplicable a conexiones de brida con presiones nominales que no exceden los 2500 lb.
• ASME B16.10: este estándar estipula la dimensión cara a cara de las válvulas para garantizar la compatibilidad de instalación de las válvulas en los sistemas de tuberías.
Iii. Comparación del diseño de válvulas J-Válvulas de 20 pulgadas Válvulas de puerta con bridas con estándares API/ASME
(1) Diseño estructural
Características de diseño | Válvulas J-Válvulas de 20 pulgadas de 150 lb Válvula de puerta con brida | API 600 | ASME B16.10 |
Material del cuerpo de la válvula | Acero de aleación de alta resistencia | Cumple con los requisitos de API 600, generalmente de acero al carbono o acero de aleación | Sin requisitos específicos, pero debe cumplir con la fuerza general de la válvula |
Tipo de válvula | Válvula de puerta con brida | Válvula de puerta con brida | Aplicable a múltiples tipos de válvulas, incluidas las válvulas de puerta |
Dimensión cara a cara | Cumple con el estándar ASME B16.10 | No hay regulaciones específicas, pero debe cumplir con los estándares de dimensión cara a cara relevantes | Especifica la dimensión cara a cara de la válvula en detalle |
Conexión de brida | Cumple con el estándar ASME B16.5 | Cumple con el estándar ASME B16.5 | No hay regulaciones específicas, pero debe cumplir con los estándares de brida relevantes |
La válvula de puerta con brida J-VALVES de 20 pulgadas con bridas adopta un diseño de puerta elástica y un asiento trasero para garantizar el rendimiento de sellado de la válvula en condiciones de alta presión. Su material de sellado utiliza soldadura superpuesta 507/507mo, que tiene una buena resistencia al desgaste y resistencia a la corrosión. La prueba de sellado se lleva a cabo estrictamente de acuerdo con el estándar API 598 para garantizar la confiabilidad de sellado de la válvula en el uso real.
(3) Diseño de tallo
Características de diseño | Válvulas J-Válvulas de 20 pulgadas de 150 lb Válvula de puerta con brida | API 600 |
Material de tallo | Acero de aleación forjado integral de alta resistencia | Forjado integralmente, cumpliendo con los requisitos de API 600 |
Hilo de tallo | Hilo trapezoidal, izquierda | Cumpliendo con ASME B1.5 o estándares ASME B1.8, hilo trapezoidal, izquierda |
Conexión STEM | Conexión final en forma de T para evitar que el tallo gire o se desconecte de la puerta | Conexión final en forma de T, cumpliendo los requisitos de la API 600 |
El vástago de la válvula de compuerta con brida J-VALVES de 20 pulgadas de 150 lb se realiza mediante un proceso forjado integralmente para garantizar su resistencia y confiabilidad. El hilo del tallo adopta un hilo trapezoidal, que cumple con los estándares ASME B1.5 o ASME B1.8. El diseño de la izquierda asegura que la válvula se cierre cuando se gira en sentido horario. La conexión del vástago adopta una conexión final en forma de T, evitando efectivamente que el tallo gire o se desconecte de la puerta durante el uso.
IV. Ventajas de la aplicación de válvulas J-Válvulas de 20 pulgadas Válvulas de puerta con bridas de 150 lb
• Adaptabilidad a entornos de alta presión: la clasificación de presión de 150 lb le permite operar de manera estable en sistemas de tuberías de alta presión y satisfacer las necesidades de industrias como el petróleo, el gas natural e ingeniería química.
• Excelente rendimiento de sellado: el diseño de la puerta elástica y los materiales de sellado de soldadura por encima de la superposición aseguran la confiabilidad de sellado de la válvula en condiciones de alta presión y reducen el riesgo de fuga.
• Instalación y mantenimiento convenientes: el método de conexión de brida cumple con los estándares internacionales, que es conveniente para la instalación y el mantenimiento, reduciendo los costos y el tiempo de mantenimiento.
• Fuerte compatibilidad: la dimensión cara a cara y el diseño de conexión de brida cumplen con los estándares ASME B16.10 y ASME B16.5, asegurando la compatibilidad de la válvula con los sistemas de tuberías existentes.
V. Conclusión
La válvula de compuerta con brida de 150 lb J-VALVES de 20 pulgadas demuestra ventajas de aplicación significativas en sistemas de tuberías de alta presión con su excelente diseño y alto rendimiento. Su concepto de diseño que sigue estrictamente los estándares API y ASME garantiza la seguridad y la confiabilidad de la válvula en entornos de alta presión. Ya sea en términos de diseño estructural, rendimiento de sellado o diseño de vástago, la válvula de puerta con brida de 150 lb de Valvas J-Valvas muestra su rendimiento sobresaliente como una solución de alta presión de gran diámetro. Para aplicaciones industriales que requieren un control de fluido confiable en entornos de alta presión, la válvula de puerta con bridas de 150 lb de Valvas de 20 pulgadas es, sin duda, una opción confiable.
