En oleoductos y gasoductos a gran escala, generación de energía térmica y oleoductos de transmisión de petróleo crudo de larga distancia, el cierre repentino del medio generará un intenso golpe de ariete, que puede romper las tuberías y dañar los cuerpos de las bombas y las bridas. Las válvulas de retención de oscilación ordinarias se cierran rápidamente y un impacto instantáneo de alta presión puede provocar fácilmente accidentes de seguridad.
Una válvula de retención de cierre lento con microresistencia integra un actuador amortiguador hidráulico amortiguado, que presenta un modo de cierre de dos etapas: corta rápidamente el reflujo del medio en la etapa inicial y sella lentamente la superficie de sellado en la etapa posterior, lo que reduce la presión del golpe de ariete en más de un 90 %. El modelo de alta presión Clase 1500 de gran diámetro de 24 pulgadas es un producto esencial para tuberías de servicio pesado.

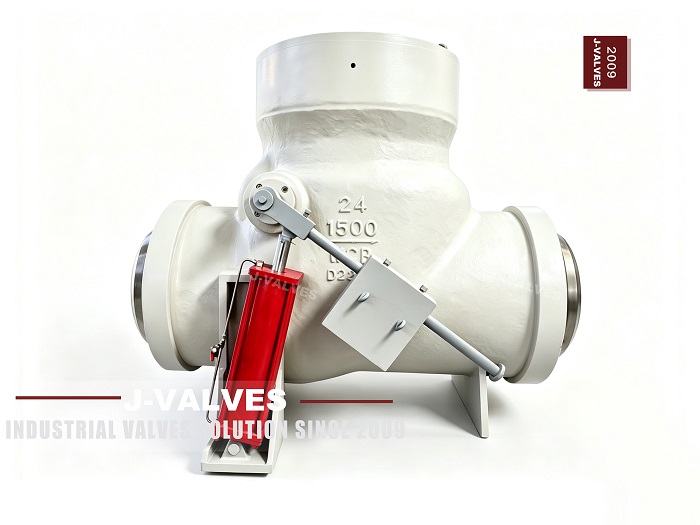

La válvula de retención de cierre lento J-VALVES Clase 1500 WCB de 24' con microresistencia y cierre lento que se muestra en la foto adopta un cuerpo de válvula WCB fundido, una palanca forjada más un cilindro de amortiguación hidráulica rojo y una estructura general forjada y soldada, que cumple con los estándares globales de la industria de petróleo y gas ASME B16.34 y API 6D.
Proceso personalizado para alta presión de gran diámetro, compatible con las clases de presión Clase 1500 ~ 2500
Disponemos de talleres autónomos de fundición y forja. El cuerpo de la válvula Clase 1500 de 24 pulgadas se somete a pruebas no destructivas y de fundición integral. Las opciones de materiales incluyen acero inoxidable WCB, LCB y F304; Hay disponibles extremos soldados a tope, con bridas y con orejetas para adaptarse a las condiciones de trabajo de alta presión de las centrales eléctricas y los oleoductos y gasoductos de larga distancia.
Sistema de amortiguación hidráulico de cierre lento desarrollado independientemente con amortiguador ajustable
Equipado con un cilindro amortiguador hidráulico rojo de desarrollo propio y una estructura de transmisión de palanca externa, el retardo de cierre lento se puede ajustar en el sitio de 1 a 30 segundos. El diseño del canal de flujo de microrresistencia reduce en gran medida la resistencia al flujo medio en comparación con válvulas domésticas similares y reduce el consumo de energía de la tubería.
Certificación API 6D completa para exportaciones globales que cumplen con las normas
Fundadas en 2009, todas nuestras válvulas de retención de cierre lento han pasado las certificaciones de equipos de presión API 6D, ISO y CE. Cada válvula se somete a pruebas hidrostáticas y de estanqueidad al aire 100 % en fábrica con detección de defectos del material, lo que elimina las barreras de calificación para el despacho de aduanas en proyectos europeos, americanos y de Medio Oriente.
Estructura resistente a impactos con vida útil extendida
Se suelda una capa de aleación dura de estelita en la superficie de sellado del disco de la válvula y se adoptan ejes de válvula anticorrosión de acero inoxidable. El diseño dividido del soporte de amortiguación externo permite el mantenimiento sin desmontar todo el cuerpo de la válvula, lo que reduce los costos de operación y mantenimiento en un 60%.
Servicio integral de soporte de ingeniería con encuesta técnica in situ
A diferencia de las empresas comerciales ordinarias, J-VALVES equipa a ingenieros de mecánica de fluidos para personalizar los parámetros de la válvula de retención de cierre lento según el flujo de la tubería, la potencia de la bomba y la temperatura del medio, y proporciona informes completos de cálculo de simulación de golpe de ariete.
Parámetros del proyecto: Válvula de retención de cierre lento WCB Clase 1500 DN600 (24') para transporte de petróleo crudo a alta temperatura, longitud total de tubería 120 km
Punto problemático original: El frecuente golpe de ariete causado por las válvulas de retención oscilantes convencionales provocó el reemplazo mensual de la junta y el mantenimiento de la brida.
J-VALVES Solución: Válvulas de retención de cierre lento con microresistencia hidráulica personalizada y retardo de 12 segundos. Después de la instalación, cero fallas de impacto en las tuberías durante 3 años consecutivos, lo que nos valió el título de Proveedor Anual de Alta Calidad del grupo petrolero local.
Demanda: válvulas de retención de cierre lento de alta presión de 24 pulgadas para resistir el golpe de ariete causado por el cierre de la bomba para agua en circulación a alta temperatura
Resultado del proyecto: Suministro a granel de 42 juegos de válvulas de retención de cierre lento con microrresistencia WCB Clase 1500 de 24' , combinadas con el mecanismo de amortiguación del varillaje DCS de la planta de energía. La presión máxima del golpe de ariete cayó un 87 % en el momento en que se apagaron las bombas y el producto pasó la aceptación a largo plazo del grupo eléctrico local.
Los riesgos de golpes de ariete son el mayor desafío de operación y mantenimiento para las tuberías de alta presión Clase 1500 de gran diámetro. J-VALVES se ha centrado en la fabricación de válvulas de retención industriales desde 2009, con estructuras de cierre lento hidráulicas de desarrollo propio, certificaciones estándar completas y casos de ingeniería globales comprobados. Nuestra válvula de retención de cierre lento con microresistencia WCB de 24 pulgadas ofrece soluciones de seguridad a largo plazo para tuberías de petróleo, energía térmica y productos químicos, lo que respalda la personalización de planos y las exportaciones a granel al extranjero.
