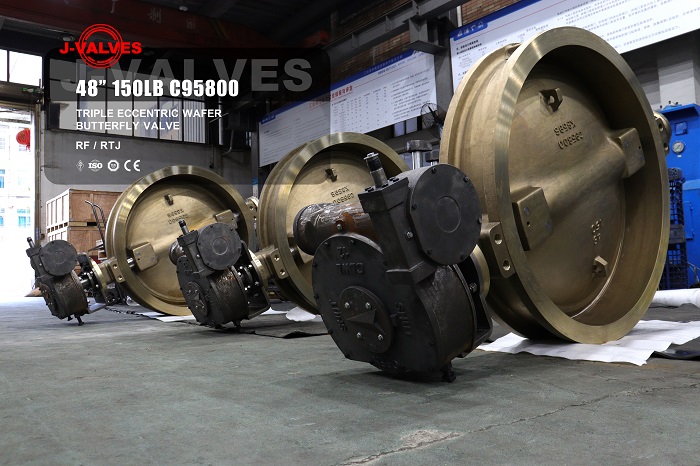

Qué hacer cuando una válvula de mariposa tipo oblea triple excéntrica C95800 de 48' y 150 lb tiene un par de funcionamiento excesivo en tuberías de gran diámetro

Introducción: Por qué el torque se convierte en un problema mayor en tuberías de gran diámetro

En sistemas de tuberías de gran diámetro, una válvula debe hacer más que simplemente abrir y cerrar. Para una válvula de mariposa tipo wafer triple excéntrica C95800 de 48' y 150 lb , el par de operación tiene un impacto directo en la operación de campo, el rendimiento de la automatización y la confiabilidad a largo plazo.

Muchos proyectos se centran únicamente en el tamaño, la clase de presión y el material durante la etapa de selección inicial, mientras que se pasa por alto el torque. Problemas como dificultad de funcionamiento, sobrecarga del actuador y desgaste acelerado del asiento suelen aparecer más tarde, cuando el sistema ya está en servicio.

1. Signos comunes de torsión excesiva

Los siguientes síntomas suelen indicar que la válvula necesita una inspección más detallada:

• La operación manual se siente inusualmente pesada

• Los actuadores eléctricos o neumáticos responden lentamente o activan alarmas.

• La apertura comienza con dificultad y se vuelve inconsistente durante el viaje.

• Las superficies de sellado se desgastan más rápido de lo esperado

• Aparece ruido, vibración o adherencia intermitente durante el servicio.

Estos síntomas suelen ser causados ​​por una combinación de factores de diseño, instalación, medios y actuadores.

2. Por qué una válvula de mariposa triple excéntrica de 48" y 150 lb puede desarrollar un par elevado

1. Alta fricción en el par de sellado.

El diseño triple excéntrico ayuda a reducir la fricción durante la apertura y el cierre, pero una mala coincidencia de la superficie de sellado o una precisión de mecanizado insuficiente aún pueden aumentar la resistencia.

2. La tensión en la tubería afecta el movimiento de la válvula

Las válvulas grandes son pesadas. Si la alineación de la brida es deficiente, la tensión de la tubería es excesiva o el soporte es insuficiente, el disco puede experimentar carga lateral durante la operación, lo que aumenta el torque.

3. Condiciones complejas de los medios

Si el medio contiene partículas, depósitos, materia cristalizada o componentes de alta viscosidad, la resistencia entre el disco y el asiento puede aumentar con el tiempo.

4. Selección de actuador de tamaño insuficiente

Algunos proyectos intentan reducir costos seleccionando un actuador con muy poco margen. Para válvulas de mariposa de gran diámetro, la reserva del actuador es fundamental.

5. Instalación y puesta en servicio inadecuadas

La dirección de instalación incorrecta, el apriete desigual de los pernos, los ajustes de límites deficientes o la calibración de recorrido inexacta pueden aumentar el par de operación real.

6. Material que no se ajusta completamente a las condiciones de servicio.

C95800 ofrece una fuerte resistencia a la corrosión y es adecuado para muchas aplicaciones marinas, químicas e industriales. Sin embargo, las condiciones reales de servicio aún deben evaluarse cuidadosamente. Si la aplicación es más abrasiva o muy viscosa, el control del par se vuelve más difícil.

3. Qué hacer cuando el par de operación es demasiado alto

1. Vuelva a calcular el requisito de par real

No confíe únicamente en los datos de la placa de identificación. Vuelva a verificar el torque en condiciones de operación reales, incluyendo:

• Par de arranque inicial

• Par de marcha

• Par de fricción del asiento

• Resistencia a la adhesión de medios

• Margen de seguridad

Para proyectos de gran diámetro, el cálculo del par debe ser parte de la etapa de diseño, no una corrección posterior.

2. Optimice el diseño del sellado y el emparejamiento de materiales.

Si la fricción es demasiado alta, se debe revisar el par de sellado:

• Comprobar la precisión de la superficie de sellado

• Mejorar la compatibilidad del material del asiento

• Reducir interferencias innecesarias

• Elija una solución de menor fricción o más resistente al desgaste cuando el servicio lo requiera

3. Verificar la alineación y el soporte de las tuberías.

Las válvulas de mariposa de gran diámetro dependen en gran medida de la calidad de la instalación. Compruebe por:

• Desalineación de tuberías

• Bridas no paralelas

• Cargas externas en el cuerpo de la válvula.

• Puntos de apoyo o elevación inadecuados

En muchos casos, el "alto par" es en realidad un problema de tensión en la tubería.

4. Haga coincidir el actuador correctamente

El tamaño del actuador no debe basarse únicamente en el diámetro. Debe seleccionarse a partir de la curva de par y el ciclo de trabajo reales. Cuando sea necesario:

• Aumentar la clasificación de par de salida

• Añade un mayor margen de seguridad

• Verificar el rendimiento del suministro de energía o aire

• Optimizar el acoplamiento y la lógica de control.

5. Realizar pruebas previas a la puesta en servicio.

Antes de la puesta en marcha, realice una prueba de carrera completa y observe:

• Si el par de arranque es anormal

• Si el atasco se produce durante el viaje

• Si el sellado de final de carrera está demasiado apretado

• Si los ciclos repetidos aumentan el par

Esto ayuda a identificar problemas ocultos antes de la entrega.

6. Seleccione la válvula correcta desde el principio.

Para aplicaciones de tuberías de gran diámetro, la solución más económica no es solucionar los problemas más tarde, sino seleccionar la válvula adecuada desde el principio. Los puntos clave de selección incluyen:

• Tipo de medio y contenido de sólidos

• Rango de temperatura y presión

• Frecuencia de funcionamiento

• Requisito de rendimiento de sellado

• Requisito de automatización

• Condiciones de corrosión, erosión o impacto.

4. Por qué el diseño triple excéntrico es adecuado para servicios de gran diámetro

En comparación con las válvulas de mariposa convencionales , un diseño triple excéntrico permite que el disco se desenganche del asiento de forma más gradual durante el funcionamiento. Esto lo hace especialmente útil en aplicaciones de sellado de gran diámetro, alta presión o alto rendimiento.

Sin embargo, las ventajas estructurales no eliminan la necesidad de una selección adecuada. Sólo cuando el material, el mecanizado, la instalación y la combinación del actuador son correctos, el diseño puede ofrecer un rendimiento estable.

5. Cinco preguntas para confirmar durante la selección del proyecto

Al comprar una válvula de mariposa tipo oblea excéntrica triple C95800 de 48' y 150 lb , se recomienda confirmar lo siguiente:

1. ¿Cuál es el par real en las condiciones de diseño?

2. ¿El medio contiene partículas, depósitos o componentes corrosivos?

3. ¿El entorno de instalación permite un soporte y alineación adecuados?

4. ¿El tamaño del actuador tiene suficiente margen?

5. ¿La válvula realizará ciclos con frecuencia o requerirá operación remota?

Responder estas preguntas a tiempo puede evitar muchos riesgos posteriores.

6. Conclusión

El torque de operación excesivo en una válvula de mariposa tipo wafer triple excéntrica C95800 de 48' y 150 lb generalmente no es causado por una sola pieza. A menudo es el resultado de efectos combinados de la selección, la estructura, la instalación, los medios y la actuación.

Al recalcular el par correctamente, optimizar el sellado y la instalación y hacer coincidir el actuador correcto, la mayoría de los problemas se pueden mejorar significativamente.

Para proyectos que valoran la estabilidad, la eficiencia en la entrega y la confiabilidad a largo plazo, la verdadera pregunta no es si la válvula puede abrirse, sino si puede seguir abriéndose de manera confiable con el tiempo.

Manténgase conectado con nuestro sitio web para obtener más contenido sobre la selección de válvulas de gran diámetro, análisis de condiciones de servicio y optimización de aplicaciones.

Preguntas frecuentes opcionales

P1: ¿Cuál es la causa más común de torque excesivo en válvulas de mariposa grandes?

Las causas más comunes son tensión en las tuberías, alta fricción del sello y margen insuficiente del actuador.

P2: ¿Una válvula de mariposa triple excéntrica siempre requiere menos torque?

No siempre. Por lo general, ayuda a reducir la fricción, pero el resultado final aún depende de las condiciones de servicio, la precisión del mecanizado, la calidad de la instalación y la selección del actuador.

P3: ¿Qué se debe verificar primero cuando el torque ya es demasiado alto en el sitio?

Comience con la alineación de las tuberías, la tensión de las bridas, la capacidad del actuador y el estado del par de sellado.
