¿La selección incorrecta provoca retrabajos? ¿Cómo combinar una válvula de compuerta de 300 LB de material 5A con tuberías GB y ASME?

En proyectos industriales, la selección de válvulas puede parecer un pequeño detalle, pero a menudo se convierte en una de las mayores causas de retrabajo durante la instalación. Bridas que no coinciden, conflictos de clases de presión, dimensiones entre caras inconsistentes y estándares de sellado incompatibles pueden retrasar el cronograma y aumentar el costo del proyecto.

Para sistemas que involucran tuberías GB y ASME, combinar una válvula de compuerta 300LB de material 5A requiere más que elegir una válvula con el tamaño correcto. Requiere una comprensión clara de los estándares, dimensiones, índices de presión y condiciones de funcionamiento.

I. ¿Por qué una mala selección conduce a reelaboraciones?

En muchos proyectos, el problema no es la calidad de las válvulas. El verdadero problema es la falta de coincidencia estándar.

Las causas comunes de retrabajo incluyen:

• Elegir solo por tamaño nominal e ignorar la clase de presión

• Seleccionar 300LB sin verificar el estándar de brida

• Mezcla de requisitos de conexión GB y ASME

• Las dimensiones entre caras no coinciden con el diseño de la tubería.

• El material es aceptable en nombre pero inadecuado para el medio o la temperatura reales.

Una válvula no se selecciona correctamente sólo porque se puede instalar. Debe coincidir con el sistema en estándar, tamaño, material y condición de servicio.

II. ¿Para qué es adecuada una válvula de compuerta de 300LB de material 5A?

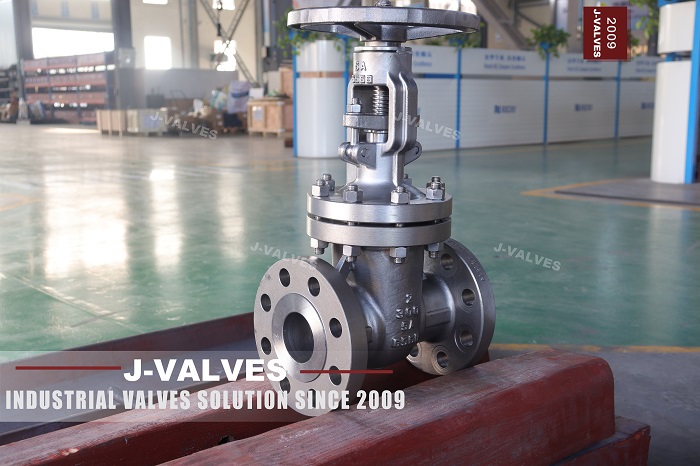

Si un proyecto especifica una ' válvula de compuerta de 300LB de material 5A ', generalmente indica una válvula diseñada para servicio de presión moderada a alta con mayor adaptabilidad en aplicaciones industriales. La clasificación de 300LB pertenece al sistema de clase de presión ASME y se usa comúnmente en proyectos de energía, químicos, tuberías y servicios públicos.

Sin embargo, el significado de 'material 5A' puede variar según las especificaciones del proyecto, los estándares de la empresa o los planos de ingeniería. En un trabajo de adquisiciones real, siempre se debe verificar junto con:

• Grado del material del cuerpo

• Material del tallo

• Material de asiento y sellado

• Rango de temperatura de funcionamiento

• Corrosividad de los medios

• Requisitos especiales como diseño a prueba de incendios, antiestático o resistente a la corrosión.

Una selección fiable no se trata sólo del nombre del material. Se trata de hacer coincidir el material con las condiciones de servicio.

III. ¿Cuál es la diferencia entre las tuberías GB y ASME?

Para que una válvula de compuerta de 300LB funcione sin problemas en diferentes sistemas de tuberías, primero se deben comprender las diferencias estándar.

1. Los sistemas de presión son diferentes

ASME utiliza clasificaciones de clases de presión como 300 LB, mientras que los sistemas GB suelen utilizar clasificaciones PN. No deben tratarse como equivalentes directos. La temperatura y la clasificación del material deben comprobarse cuidadosamente.

2. Los estándares de bridas son diferentes

Las bridas ASME y las bridas GB pueden diferir en el patrón de orificios para pernos, el círculo de pernos, el espesor y el tipo de cara de sellado, incluso cuando el tamaño nominal es el mismo.

3. Los estándares dimensionales son diferentes.

La longitud de las caras, las dimensiones de las conexiones finales, el espacio libre para el volante y la altura de instalación pueden afectar la instalación en campo.

4. Las caras de sellado y los tipos de conexión pueden diferir

Los diseños de juntas de cara plana, cara elevada, machihembradas o tipo anillo deben confirmarse con anticipación para evitar fallas en la instalación.

IV. Cómo combinar una válvula de compuerta de 300 LB de material 5A con tuberías GB y ASME

Para evitar retrabajos, el proceso de selección debe seguir una lista de verificación clara.

1. Confirme primero el estándar de la tubería

Identifique si el proyecto sigue GB, ASME o un sistema de estándar mixto. Confirme los requisitos para la línea principal, la línea secundaria, la boquilla del equipo y los extremos de la válvula.

2. Verificar la clase de presión

Una clasificación de 300 LB no puede simplemente reemplazar una clasificación de PN. Debe evaluarse en función de la presión de diseño, la temperatura de diseño y la clasificación de presión-temperatura del material seleccionado.

3. Verifique las dimensiones de la brida

Presta atención a:

• Diámetro nominal

• Estándar de brida

• Cantidad de orificios para pernos y círculo de pernos

• Tipo de cara de sellado

• Espesor de brida y diámetro exterior

Cualquier discrepancia aquí puede impedir una instalación adecuada.

4. Verificar las dimensiones cara a cara

Las dimensiones cara a cara incorrectas pueden afectar el trabajo de reemplazo, la disposición del aislamiento, el espaciado de los soportes y el acceso para mantenimiento.

5. Verifique la compatibilidad del material con los medios.

Para fluidos corrosivos, vapor a alta temperatura, servicio de lodos u operación frecuente, la selección del material debe considerar la resistencia a la corrosión, la resistencia y la vida útil del sellado.

6. Revisar estándares y documentos de certificación.

Una válvula calificada debe venir con documentación técnica completa, incluidos certificados de materiales, registros de pruebas de presión, informes de inspección y declaraciones de cumplimiento.

V. Cuatro detalles que muchas veces se pasan por alto

1. El tamaño no lo es todo

Tanto DN como NPS indican tamaño, pero pertenecen a sistemas diferentes y no deben usarse indistintamente sin verificación.

2. La presión por sí sola no es suficiente

El rendimiento de la clase de presión cambia con la temperatura.

3. La válvula debe coincidir con todo el sistema de tuberías.

Una válvula sólo es correcta cuando se adapta a todo el sistema, no sólo a la válvula en sí.

4. Un precio bajo no significa un coste total bajo

Una compra más barata aún puede generar retrabajos, tiempo de inactividad y costos de reemplazo más adelante.

VI. Cómo reducir el riesgo de retrabajo

Para garantizar que la válvula de compuerta 300LB de material 5A coincida correctamente con las tuberías GB y ASME, es mejor completar estos pasos antes de comprar:

• Definir claramente el sistema estándar del proyecto.

• Alinear dibujos, especificaciones técnicas y documentos de adquisiciones.

• Confirme las dimensiones de la brida y la conexión con anticipación

• Revisar la compatibilidad del material con los medios.

• Solicitar datos técnicos completos al proveedor.

• Para proyectos críticos, realice primero la revisión del dibujo o la confirmación de la muestra.

Resolver el problema a tiempo siempre es más barato que solucionarlo in situ.

VII. Conclusión

Una válvula de compuerta de 300 LB de material 5A no es un artículo universal que se pueda 'instalar y olvidar'. La verdadera clave es si coincide con el estándar de la tubería, la clase de presión, las dimensiones de la brida y la condición de servicio.
Para proyectos de ingeniería, una selección correcta vale mucho más que repetir el trabajo repetidamente. Cuando los estándares están alineados y los parámetros coinciden, la válvula se convierte en una parte confiable del sistema.

Si su proyecto involucra tuberías mixtas GB y ASME, comience con la coincidencia de estándares y dimensiones antes de discutir el material o el precio.
