Cuando se trata de seleccionar la válvula de bola adecuada para un sistema de doble bloqueo y purga (DBB) , es fundamental elegir entre diseños de paso total y de paso reducido. La decisión puede tener implicaciones significativas en la eficiencia del flujo, la caída de presión, el mantenimiento y el rendimiento del sistema.

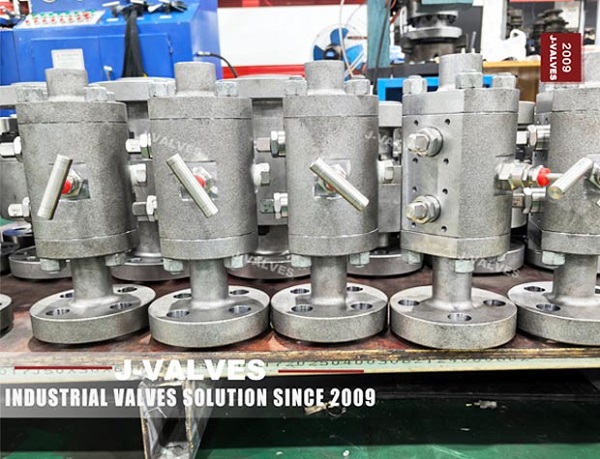

Una válvula de bola de doble bloqueo y purga (DBB) está diseñada para proporcionar un nivel adicional de integridad de sellado al ofrecer dos válvulas de bloqueo independientes en serie, junto con una válvula de purga. Las válvulas de bola DBB se utilizan principalmente en aplicaciones donde el aislamiento de fluidos es crucial para la seguridad, el control de la contaminación y la integridad del proceso. Por lo general, se emplean en sistemas de tuberías donde se requiere mantenimiento, pruebas o aislamiento de secciones del sistema.
Una válvula de bola DBB de paso total tiene una abertura de válvula que coincide con el diámetro interno de la tubería, lo que proporciona un recorrido de flujo ininterrumpido. Este diseño minimiza cualquier pérdida de presión o turbulencia en el sistema, lo que permite un flujo más suave y una fricción reducida. Las válvulas de paso total generalmente se prefieren cuando se requiere capacidad de flujo total en aplicaciones donde es esencial una restricción de flujo mínima.
Flujo ininterrumpido : Las válvulas de bola de paso total ofrecen una ruta de flujo continuo, lo que garantiza que no haya obstrucciones ni restricciones en la tubería.
Baja caída de presión : la amplia apertura reduce la caída de presión a través de la válvula, lo que las hace ideales para sistemas donde mantener la presión y el flujo es esencial.
Mayor capacidad de flujo : Adecuado para aplicaciones donde es necesario transportar grandes volúmenes de fluido o donde el sistema requiere altos caudales.
Limpieza y mantenimiento mejorados : las válvulas de paso total son más fáciles de limpiar, especialmente en sistemas que manejan partículas grandes o fluidos que requieren mantenimiento frecuente.
Oleoductos y gasoductos : las válvulas de paso total se utilizan en tuberías donde los altos caudales y la mínima pérdida de presión son críticos.
Industria química y petroquímica : estas válvulas se encuentran comúnmente en sistemas donde es necesario manejar fluidos de alta viscosidad o grandes volúmenes con una restricción de flujo mínima.
Tratamiento de agua : Las válvulas de paso total son ideales para plantas de tratamiento de agua a gran escala, donde se requiere un alto flujo y un aislamiento eficiente.
Una válvula de bola DBB de diámetro reducido presenta una apertura de válvula más pequeña que el diámetro interno de la tubería. Si bien la válvula aún ofrece doble aislamiento y una función de purga, el diámetro reducido crea una ligera restricción en la ruta del flujo. Este diseño puede aumentar ligeramente la caída de presión, pero ofrece beneficios en determinadas aplicaciones, como rentabilidad, ahorro de espacio y control mejorado.
Diseño compacto : la apertura más pequeña de la válvula hace que las válvulas de bola de diámetro reducido sean más compactas y fáciles de instalar en espacios reducidos.
Rentable : las válvulas de paso reducido tienden a ser más asequibles que las variantes de paso total, especialmente para sistemas más pequeños donde la restricción de flujo no afecta significativamente el rendimiento.
Caída de presión moderada : el diámetro reducido puede introducir una ligera caída de presión, que puede ser aceptable en aplicaciones donde el caudal es menos crítico.
Mejor para sistemas más pequeños : las válvulas de diámetro reducido suelen ser más adecuadas para tuberías o sistemas más pequeños donde la restricción de flujo no causa problemas operativos importantes.
Tuberías y sistemas más pequeños : a menudo se utilizan en aplicaciones donde el flujo no es tan alto y se consideran limitaciones de espacio.
Sistemas criogénicos : Las válvulas de diámetro reducido a veces se utilizan en sistemas criogénicos donde los beneficios del diseño, incluido el tamaño y peso reducidos, son esenciales para manejar temperaturas extremas.
Tratamiento de aguas residuales y residuales : Adecuado para sistemas donde la caída de presión no es crítica y donde la rentabilidad es importante.
Característica | ||
Ruta de flujo | Ininterrumpidamente, coincidiendo con el diámetro de la tubería | Abertura de menor diámetro, paso de flujo restringido |
Caída de presión | Baja caída de presión, mejor para sistemas de alto flujo | Caída de presión moderada, aceptable en sistemas más pequeños |
Tamaño y peso | Más grande y pesado gracias al diseño de diámetro completo | Más compacto, más ligero gracias al diámetro reducido |
Costo | Más caro debido al diseño más grande. | Más rentable, especialmente para sistemas más pequeños |
Mantenimiento | Más fácil de mantener, especialmente para sistemas más grandes | Puede requerir un mantenimiento más frecuente en algunos casos. |
Aplicaciones | Sistemas de alto flujo como oleoductos y tratamiento de agua. | Sistemas más pequeños y económicos, como la criogenia y el tratamiento de aguas residuales. |
La elección del tipo correcto de válvula de bola DBB depende de varios factores, incluidos los requisitos de flujo, las clasificaciones de presión, el espacio disponible y las consideraciones de costos. Aquí tienes una guía que te ayudará a tomar la decisión correcta:
Considere los requisitos de caudal:
Las válvulas de paso total son ideales si su sistema requiere altos caudales o una pérdida de presión mínima. Son más adecuados para operaciones a gran escala, como oleoductos, gas o productos químicos.
Las válvulas de diámetro reducido son adecuadas si su sistema puede tolerar una caída de presión moderada y los caudales son más bajos. Son más comunes en sistemas más pequeños o medianos.
Evaluar las condiciones de presión y temperatura:
Si su sistema opera bajo altas presiones y temperaturas, la válvula de paso total suele ser la mejor opción debido a su capacidad para manejar flujos más altos sin caídas de presión significativas.
Para sistemas con requisitos de presión moderados, una válvula de diámetro reducido puede ser suficiente, ya que ofrece una opción más fácil de instalar y más rentable.
Restricciones de espacio:
Si trabaja con espacio limitado, una válvula de diámetro reducido puede ser la mejor opción. Su diseño compacto le permite adaptarse a instalaciones más pequeñas sin comprometer demasiado el rendimiento.
Las válvulas de paso total son más voluminosas y pueden requerir mayor espacio para su instalación, lo que podría ser un factor limitante en sistemas más pequeños.
Consideraciones presupuestarias:
Para aplicaciones con limitaciones presupuestarias, las válvulas de diámetro reducido ofrecen una solución más económica y al mismo tiempo proporcionan un aislamiento confiable.
Sin embargo, para aplicaciones críticas donde el control de flujo y una restricción mínima son clave, invertir en una válvula de paso total puede resultar más rentable a largo plazo.
Tanto las válvulas de bola DBB de paso total como las de paso reducido ofrecen distintas ventajas según las necesidades de su sistema. Las válvulas de paso total brindan un mejor control de flujo y son ideales para aplicaciones de alto flujo, mientras que las válvulas de paso reducido son rentables, ahorran espacio y son suficientes para sistemas más pequeños con demandas de flujo moderadas. Al evaluar factores como el caudal, la caída de presión, el espacio de instalación y el costo, puede seleccionar la válvula más adecuada para su aplicación específica, garantizando confiabilidad y rendimiento a largo plazo.
