Para proyectos de oleoductos y gasoductos de larga distancia, las fallas de las válvulas y el posterior retrabajo en el sitio son grandes dolores de cabeza para los contratistas EPC y operadores de oleoductos. Las fugas internas y externas del cuerpo, el par de funcionamiento anormal y los daños en los sellos a menudo provocan retrasos en los proyectos, pérdidas por parada y costosos reemplazos en campo.
Entre todas las opciones de válvulas para tuberías, las válvulas de bola montadas en muñón de diámetro reducido de 3 piezas (3PC) con pruebas completas de aceptación en fábrica API 598 se adoptan ampliamente en las redes de oleoductos terrestres. Muchos compradores plantean la misma pregunta: en comparación con las válvulas de bola convencionales, ¿por qué las válvulas de bola de muñón de 3 piezas con inspección estándar API 598 pueden reducir efectivamente la frecuencia de retrabajo en campo?
Los oleoductos y gasoductos operan bajo presión fluctuante, con un medio que contiene impurezas y una amplia variación de temperatura ambiente. Las válvulas de bola convencionales suelen sufrir estos defectos típicos:
Fugas externas en las superficies de las juntas del cuerpo, causadas por una tensión desigual en los pernos en cuerpos de válvulas de 2 piezas bajo alta presión continua;
Desgaste rápido de las superficies de sellado del asiento, lo que provoca fugas internas del medio después de un funcionamiento breve;
Pruebas de presión de fábrica inadecuadas. Los defectos ocultos no se detectan hasta la puesta en servicio in situ;
Defectos de fundición no detectados, que resultan en paradas de emergencia y mantenimiento de tuberías.
Las estadísticas de la industria muestran que más del 60% de las fallas de válvulas en sitio no son causadas por una instalación incorrecta, sino por defectos estructurales inherentes y un control de calidad insuficiente en fábrica.

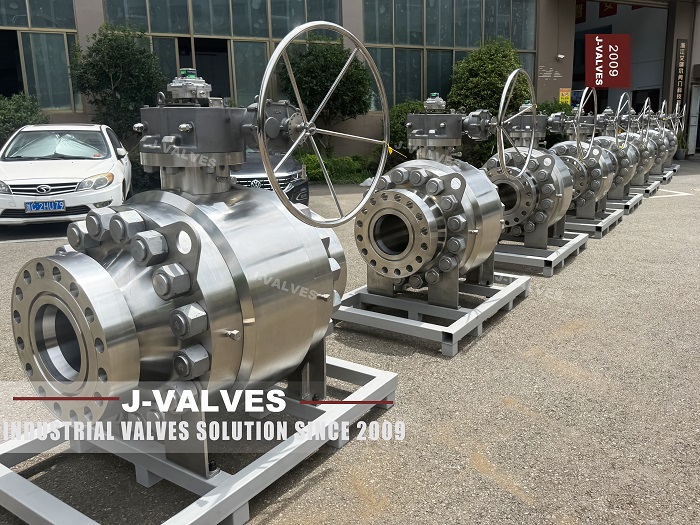

El cuerpo de la válvula de 3 piezas consta de segmentos izquierdo, medio y derecho conectados por pernos de brida, a diferencia de las válvulas fundidas de una pieza y las válvulas de bola de dos piezas. Equipada con una bola soportada por muñón, la bola se fija mediante vástagos superior e inferior para una resistencia superior a la presión.
Tensión estructural equilibrada
Los pernos distribuidos uniformemente minimizan la deformación del cuerpo bajo alta presión, lo que reduce en gran medida los riesgos de fugas externas en las conexiones del cuerpo, lo que funciona mucho mejor que las válvulas de bola de 2 piezas para oleoductos de alta presión.
Ruta de flujo de diámetro reducido optimizada
El diseño de diámetro reducido coincide con los requisitos de velocidad de flujo normal de los oleoductos sin el alto costo adicional de las válvulas de puerto completo. La reducción moderada del diámetro interior debilita la turbulencia media y ralentiza la abrasión en los asientos de sellado.
Mantenimiento conveniente
La estructura dividida en 3 piezas permite el desmontaje en obra. Los asientos y empaquetaduras desgastados se pueden reemplazar sin cortar toda la válvula de la tubería, lo que reduce la dificultad de mantenimiento en el futuro.
API 598 especifica pruebas estandarizadas de resistencia de la carcasa y pruebas de estanqueidad del asiento para válvulas industriales, y es el estándar de aceptación común para la adquisición de oleoductos y gasoductos.
Muchos proveedores de bajo coste sólo llevan a cabo pruebas de presión simplificadas, que no pueden descubrir pequeñas porosidades de la fundición o un contacto imperfecto con el sello. Los defectos sólo surgirán después de la presurización de la tubería y provocarán costosas retrabajos en el sitio.
Las válvulas de bola de muñón de 3 piezas calificadas siguen un estricto flujo de producción: inspección NDT de la materia prima → mecanizado y ensamblaje de precisión → prueba hidrostática de carcasa API 598 completa y prueba de estanqueidad del asiento bidireccional → inspección de dimensiones finales. Se proporcionan informes de prueba completos para garantizar cero fallas ocultas antes de la entrega.
1. Para tuberías que transportan medios con sedimentos, elija asientos de metal con metal con precarga de resorte para una mejor resistencia al desgaste;
2. Para tuberías exteriores en regiones de baja temperatura, seleccione cuerpo de acero al carbono o acero inoxidable de baja temperatura con vástago extendido y empaquetadura criogénica;
3. Requerir informes de prueba API 598 oficiales completos en lugar de registros de inspección simplificados;
4. Cooperar con fabricantes experimentados de válvulas industriales. Las válvulas de bola de muñón para tuberías de producción en masa, como J-VALVES, admiten la inspección testigo de terceros.
El control de la tasa de retrabajo in situ para válvulas de oleoductos depende de un diseño de estructura optimizado además de una inspección de fábrica estandarizada.
Las válvulas de bola montadas en muñón de diámetro reducido de 3 piezas mitigan los riesgos de fugas bajo alta presión gracias al diseño de cuerpo dividido. Combinado con pruebas integrales de presión API 598, se eliminan posibles fallas antes de la entrega. Esta solución ayuda a los operadores de EPC y de oleoductos a reducir los costos adicionales derivados del cierre y el reemplazo en campo, lo que la convierte en una opción rentable para oleoductos de transmisión de petróleo de media y larga distancia.
