Comprender las válvulas de mariposa
¿Qué son las válvulas de mariposa?
Las válvulas de mariposa son válvulas de cuarto de vuelta que usan un disco circular para controlar el flujo de fluido. El disco gira alrededor de un eje central, lo que permite un control rápido y eficiente del flujo de fluido. Las válvulas de mariposa son conocidas por su tamaño compacto, diseño liviano y su capacidad para proporcionar un sellado ajustado con una caída de presión mínima.
• Cuerpo de la válvula: la estructura principal que alberga el disco y otros componentes.
• Disco: el componente circular que controla el flujo de fluido girando alrededor del eje. • Eje: el componente central alrededor del cual gira el disco.
• Asiento: la superficie de sellado que garantiza un sello apretado cuando la válvula está cerrada.
• Actuador: el mecanismo utilizado para rotar el disco, que puede ser manual, eléctrico, neumático o hidráulico.
Válvulas de mariposa de línea media
Las válvulas de mariposa de la línea media , también conocidas como válvulas concéntricas de mariposa, tienen un diseño simple y directo. El disco se monta concéntricamente en el eje, lo que significa que el disco y el eje comparten el mismo centro. Este diseño permite una construcción relativamente simple y rentable.
• Disco y eje concéntricos: el disco se monta concéntricamente en el eje, asegurando una superficie de sellado uniforme.
• Asiento de goma o PTFE: el asiento generalmente está hecho de goma o PTFE, proporcionando buenas propiedades de sellado.
• Operación de cuartos de cambio: la válvula funciona con un cuarto de vuelta, lo que permite la apertura y el cierre rápido.
• Diseño compacto: las válvulas de mariposa de línea media son compactas y livianas, lo que las hace adecuadas para aplicaciones con restricciones espaciales.
Las válvulas de mariposa de línea media son ideales para aplicaciones donde la rentabilidad y la simplicidad son prioridades. Se usan comúnmente en:
• Tratamiento de agua: para controlar el flujo de agua en los sistemas municipales de suministro de agua y las plantas de tratamiento de aguas residuales.
• Sistemas de HVAC: en sistemas de calefacción, ventilación y aire acondicionado para controlar el flujo de aire y agua.
• Industria de alimentos y bebidas: para controlar el flujo de líquidos y gases de grado alimenticio.

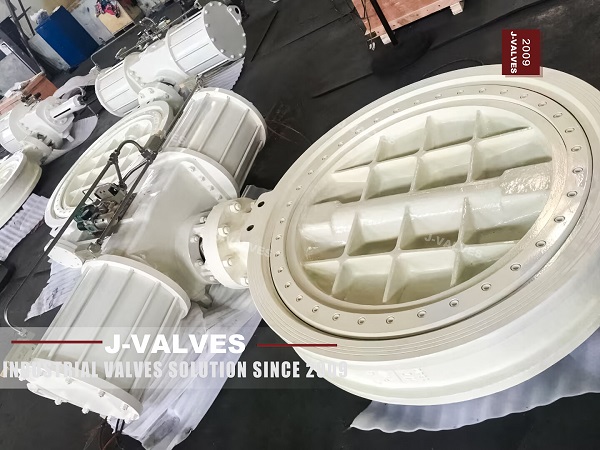

Válvulas de mariposa excéntricas dobles
Las válvulas de mariposas excéntricas dobles , también conocidas como válvulas de mariposa de doble desplazamiento , tienen un diseño más complejo en comparación con las válvulas de mariposa de la línea media . El disco se compensa desde el eje en dos direcciones: lateral y axialmente. Este diseño reduce el área de contacto entre el disco y el asiento, lo que resulta en un par de operación más bajo y un mejor rendimiento de sellado.
• Diseño de desplazamiento doble: el disco se compensa desde el eje en dos direcciones, reduciendo el área de contacto y mejorando el sellado.
• Asiento de metal: el asiento generalmente está hecho de metal, proporcionando una mayor durabilidad y resistencia al desgaste.
• Operación de cuartos de cambio: al igual que las válvulas de mariposa de la línea media, , las válvulas de mariposa excéntricas dobles funcionan con un cuarto de vuelta.
• Sellado de alto rendimiento: el diseño permite un mejor rendimiento de sellado, incluso en condiciones de alta presión.
Las válvulas de mariposas excéntricas dobles son adecuadas para aplicaciones que requieren un mayor rendimiento y confiabilidad. Se usan comúnmente en:
• Industria de petróleo y gas: para controlar el flujo de hidrocarburos en tuberías y plantas de procesamiento.
• Procesamiento químico: en plantas químicas donde se deben controlar los fluidos de alta presión y alta temperatura.
• Generación de energía: para controlar el vapor y el agua de enfriamiento en las centrales eléctricas.
| Característica | Válvulas de mariposa de línea media | Válvulas de mariposa excéntricas dobles |
| Material de sellado | Caucho o ptfe | Metal |
| Rendimiento de sellado | Bueno, adecuado para aplicaciones de menor presión | Excelente, adecuado para aplicaciones de alta presión |
| Tasa de fuga | Mayor tasa de fuga en comparación con las válvulas excéntricas dobles | Menor tasa de fuga, proporcionando un mejor sellado |
| Característica | Válvulas de mariposa de línea media | Válvulas de mariposa excéntricas dobles |
| Requisito de torque | Se requiere un par más alto, especialmente en tamaños más grandes | Se requiere un par más bajo debido al diseño de doble desplazamiento |
| Facilidad de operación | Puede requerir más esfuerzo para operar | Más fácil de operar, especialmente en tamaños más grandes |
Rango de presión y temperatura
| Característica | Válvulas de mariposa de línea media | Válvulas de mariposa excéntricas dobles |
| Rango de presión | Aplicaciones de menor presión | Aplicaciones de mayor presión |
| Rango de temperatura | Aplicaciones de baja temperatura | Aplicaciones de mayor temperatura |
