Los oleoductos de larga distancia, las líneas troncales de transmisión de gas natural, las estaciones de recolección de yacimientos petrolíferos y las refinerías petroquímicas imponen estrictos estándares de seguridad a las válvulas de compuerta industriales. Para gran diámetro las válvulas de compuerta con brida WCB Clase 150 A216 de 16 pulgadas de ampliamente adoptadas en las industrias de petróleo y gas, es obligatorio cumplir con el estándar de fabricación API 600 y la certificación de válvulas para tuberías API 6D. Muchos ingenieros de tuberías confunden los dos estándares API, lo que lleva a una selección inadecuada de válvulas para proyectos de tuberías críticos. En combinación con fotografías de producción en masa accionadas por engranajes de J-VALVES 16' de válvulas de compuerta WCB , este artículo distingue API 600 y API 6D y explica las características estructurales clave de las válvulas de compuerta de acero al carbono Clase 150 para servicios de transmisión de gas y petróleo.
API 600 especifica diseño uniforme, material, espesor de pared, casquete, sellado del vástago y dimensiones de brida ASME B16.5 para válvulas de compuerta de acero al carbono y acero aleado de Clase 150 a Clase 2500.
Define reglas básicas de fabricación para válvulas de compuerta industriales generales hechas de acero forjado A216 WCB, A105. Las válvulas que solo cumplen con API 600 se pueden usar para plantas químicas, plantas de energía y tuberías auxiliares de baja presión, pero no están calificadas para líneas de transmisión troncales de gas peligroso sin una certificación API 6D adicional.

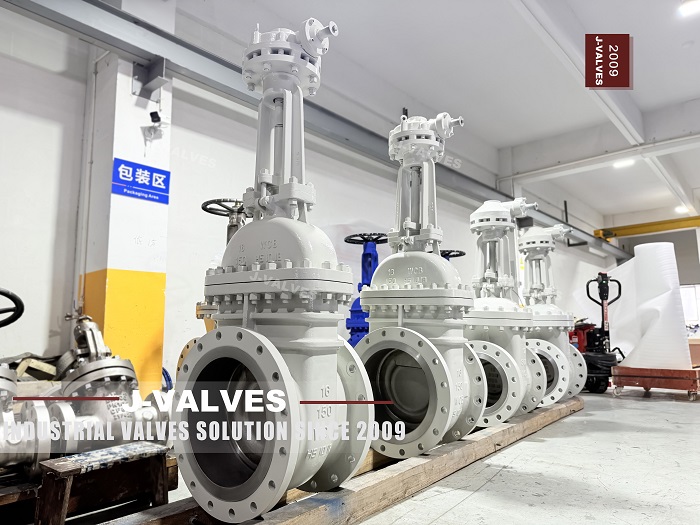

La válvula de compuerta WCB de 16' y 150 lb que se muestra en las fotografías de fábrica adopta un cuerpo de acero al carbono WCB A216 fundido integralmente, un capó de yugo y tornillo exterior (OS&Y) y una caja de engranajes de reducción de torque de gran tamaño. El espesor de la pared del cuerpo sigue estrictamente la fórmula de cálculo API 600, la temperatura de trabajo varía de -29 ℃ a 425 ℃ para medios de petróleo y gas.
API 6D es un estándar de certificación de rendimiento dedicado para válvulas de aislamiento de tuberías, incluidas válvulas de compuerta, válvulas de bola y válvulas de retención, que es un requisito de licitación obligatorio para todos los proyectos de líneas troncales de petróleo y gas.
A diferencia de API 600, que solo regula las dimensiones mecánicas, API 6D requiere pruebas de tipo presenciadas por terceros que cubren estanqueidad bidireccional, prueba de seguridad contra incendios, cero fugas de gas helio, miles de pruebas de fatiga por ciclos de presión, diseño de vástago antiexplosión y estructura antiestática.
El gas natural inflamable a alta presión transportado a través de gasoductos de larga distancia provocará incendios o desastres ambientales una vez que se produzca una fuga interna o externa. Por lo tanto, los códigos de tuberías globales exigen que todas las válvulas de compuerta de aislamiento de la línea principal obtengan certificados oficiales API 6D, mientras que las válvulas industriales generales API 600 solo están permitidas para tuberías secundarias de plantas de baja presión.
Artículo de comparación | API 600 | API 6D |
Aplicación principal | Tuberías de procesos industriales generales | Líneas troncales de petróleo y gas, aislamiento de bocas de pozo, estaciones de GNL |
Reglas de prueba | Solo prueba hidrostática de fábrica | Prueba de tipo de ciclo de fatiga, estanqueidad al gas y seguridad contra incendios de terceros |
Diseño de seguridad obligatorio | No hay normas obligatorias contra incendios o antiestáticas | Vástago antiexplosión obligatorio, juntas resistentes al fuego, estructura antiestática |
Umbral de certificación | Autoinspección por parte de los fabricantes. | Pruebas presenciadas por terceros independientes e informe de certificación oficial |
Las válvulas de compuerta con bridas de 16 pulgadas producidas en masa de J-VALVES satisfacen completamente los códigos de diseño API 600 y pasan pruebas de tipo API 6D completas, adaptándose perfectamente a las duras condiciones de trabajo de las tuberías:
1. Cuerpo de acero al carbono fundido A216 WCB
El acero al carbono WCB proporciona una excelente tenacidad a bajas temperaturas y capacidad de carga de presión para la clasificación Clase 150, adecuado para petróleo crudo, gas natural y metano de lechos de carbón. La fundición integrada elimina los riesgos de fugas de soldadura y cumple con las especificaciones de materiales API 600.
2. Operador de engranajes OS&Y para servicio de tuberías al aire libre
Las válvulas de compuerta de gran diámetro de 16 pulgadas requieren un alto torque de operación; El reductor de engranajes combinado reduce en gran medida la fuerza de operación manual. La estructura de yugo de tornillo exterior muestra un recorrido claro del vástago para juzgar el estado completamente abierto/completamente cerrado, lo que resulta conveniente para la inspección de patrulla de tuberías.
3. Asiento de metal con metal de doble cuña para estanqueidad al gas cero API 6D
La superficie de aleación dura en los discos de compuerta de doble cuña logra una fuga bidireccional de helio cero, superando completamente la prueba de estanqueidad al gas API 6D para eliminar pequeños riesgos de fuga de gas natural.
4. Construcción totalmente a prueba de incendios
Las empaquetaduras y juntas de grafito flexible resistentes al fuego y la estructura de vástago escalonado antiexplosión pasan la prueba de fuego API 6D. En caso de que se produzca un incendio en la tubería, la válvula puede mantener el sellado de aislamiento para cortar las fugas del medio.
5. Extremo de brida ASME B16.5 para conexión de tubería universal
Las dimensiones de las bridas Clase 150 cumplen con el estándar ASME B16.5 y coinciden con las bridas de tubería estándar sin modificaciones adicionales en el sitio. El estampado del cuerpo incluye marcas de tamaño, clase de presión, material y estándar API para facilitar la inspección del proyecto.
1. Distinguir claramente dos estándares API: API 600 por sí solo funciona para ramas de plantas de baja presión; Las tuberías troncales y las válvulas de aislamiento de boca de pozo deben contar con el cumplimiento de fabricación API 600 y la certificación API 6D.
2. Las válvulas de compuerta de gran diámetro superior a 12' Clase 150 recomiendan el diseño accionado por engranajes OS&Y para estaciones de tuberías al aire libre desatendidas.
3. Para gas ácido o medio de gas natural criogénico, actualice al cuerpo de acero de baja temperatura LF2 con tratamiento antiazufre NACE como opcional.
4. Solicite los documentos completos a los proveedores de válvulas: certificados API 6D originales, informes de pruebas de materiales e informes de pruebas de seguridad contra incendios para la presentación de proyectos EPC.
API 600 establece el estándar de fabricación básico para válvulas de compuerta WCB de 16' y 150 LB para garantizar una estructura, dimensión y material del cuerpo calificados. API 6D actúa como certificación de acceso de seguridad para tuberías de transmisión de petróleo y gas, verificando el sellado, la resistencia al fuego y el rendimiento antifatiga en condiciones de trabajo extremas.
J-VALVES produce en masa WCB de acero al carbono con certificación API 6D válvulas de compuerta de 2' a 48', rango de presión Class150 a Class1500, que admiten engranajes y actuadores eléctricos y neumáticos. Ofrecemos soluciones integrales de válvulas industriales para proyectos globales de EPC en yacimientos petrolíferos, oleoductos de larga distancia y petroquímicos.
