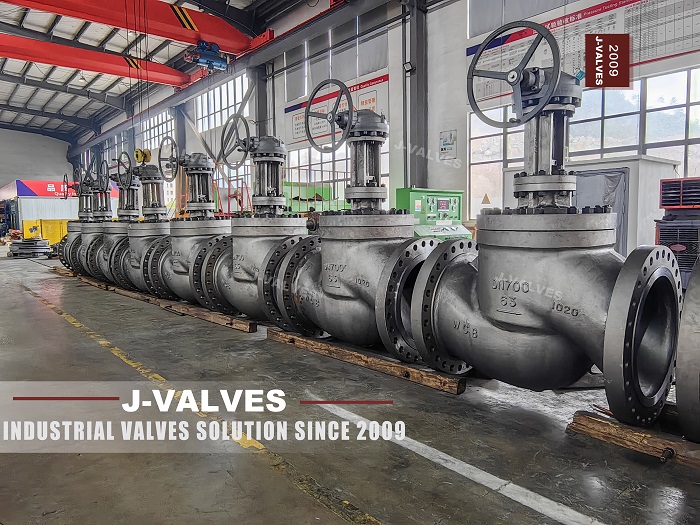

Al seleccionar la válvula de globo J-VALVES DN700 PN63 WCB para condiciones de trabajo de alta temperatura, los ingenieros y los equipos de adquisiciones a menudo enfrentan una pregunta clave: ¿debe la válvula cumplir con API 600, ASME B16.34 o ambas?
No hay una respuesta sencilla. Aunque ambas normas regulan el diseño de válvulas industriales, tienen propósitos fundamentalmente diferentes. La selección de un estándar inadecuado puede generar los siguientes problemas:
Peligros para la seguridad en condiciones de alta temperatura y alta presión
Incumplimiento durante las auditorías del proyecto
Costos adicionales causados por sobreespecificaciones
Fallo prematuro de válvula en escenarios de trabajo críticos
Esta guía detalla las diferencias entre API 600 y ASME B16.34, enfocándose específicamente en válvulas de globo de gran diámetro (DN700 / 28 pulgadas) hechas de acero al carbono WCB, con una clasificación de presión de PN63 (equivalente a Clase 400) y destinadas a servicios de alta temperatura.
Válvulas ASME B16.34 : bridadas, roscadas y con extremo para soldar es ampliamente reconocida como el estándar universal central para válvulas industriales, ya que establece especificaciones básicas seguidas por casi todos los fabricantes de válvulas.
Característica | Descripción |
Alcance | Cubre todos los tipos de válvulas: válvulas de compuerta, globo, bola, mariposa, retención y tapón. |
Cobertura de materiales | Acero al carbono, acero aleado, acero inoxidable y metales no ferrosos |
Clases de presión | Clase 150 a la clase 2500 |
Enfoque principal | Clasificaciones de presión-temperatura, espesor mínimo de pared y dimensiones generales |
Solicitud | Generación de energía, procesamiento químico y sectores industriales en general. |
Pruebas | Prueba básica de carcasa hidrostática (1,5 veces la presión máxima de trabajo permitida) y prueba del asiento (1,1 veces la presión máxima de trabajo permitida) |
ASME B16.34 establece los requisitos mínimos, garantizando que las válvulas sean seguras, intercambiables y adecuadas para el servicio de presión convencional.
Emitida por el Instituto Americano del Petróleo, API 600 es una norma especializada exclusivamente para válvulas de compuerta de acero utilizadas en aplicaciones críticas de las industrias de petróleo, gas y refinación.
Característica | Descripción |
Alcance | Solo válvulas de compuerta de acero |
Cobertura de materiales | Aceros de alta calidad, incluidos WCB, WC6, WC9, CF8 y CF8M |
Clases de presión | Clase 150 a la clase 2500 |
Enfoque principal | Estructura resistente, tolerancia a la corrosión y diseño a prueba de incendios. |
Solicitud | Industria del petróleo y gas, refinación, industria petroquímica y servicios críticos de aislamiento. |
Pruebas | Prueba de carcasa extendida (duración de más de 5 minutos), prueba de asiento sin fugas y prueba de resistencia al fuego API 607 |
API 600 está formulado sobre la base de ASME B16.34. Adopta las clasificaciones de presión-temperatura de ASME B16.34 al tiempo que impone requisitos más estrictos de la siguiente manera:
Espesor de la pared: 20% a 30% más grueso que el valor mínimo especificado en ASME B16.34
Diseño del capó: el capó atornillado es obligatorio
Diseño del asiento: Se requieren asientos de metal con metal; No se permiten asientos blandos.
Ensayos no destructivos (NDT): 100% ensayos radiográficos (RT) para cuerpos de válvulas
Resistencia al fuego: Cumplimiento obligatorio de API 607
Nota para válvulas de globo: API 600 se aplica únicamente a válvulas de compuerta. Para válvulas de globo como el modelo DN700 PN63 WCB, el estándar API aplicable es API 623 para válvulas de globo en lugar de API 600. Aun así, los requisitos de API 600 todavía se mencionan ampliamente como un punto de referencia de calidad en muchas especificaciones de adquisiciones.
Criterio | ASME B16.34 | API 600 |
Alcance | Todo tipo de válvulas (compuerta, globo, bola, mariposa, retención, tapón) | Solo válvulas de compuerta de acero |
Objetivo | Garantía de seguridad básica e intercambiabilidad de piezas. | Fiabilidad superior para servicios críticos |
Espesor de la pared | Espesor mínimo para contención de presión. | Mayor espesor (con un margen de corrosión del 20% al 30%) |
Diseño del capó | Se aceptan bonetes atornillados, empernados o soldados. | Solo el capó atornillado |
Tipo de asiento | Opciones flexibles (asiento blando o asiento de metal) | Solo asiento de metal con metal (13Cr, estelita) |
Diámetro del vástago | Tamaño estándar | Diseño reforzado (mayor tamaño, mayor resistencia a la tracción) |
Rango de material | Amplia selección (hierro fundido, acero, latón, acero inoxidable, etc.) | Restringido a aceros de alta calidad. |
Requisitos de END | Opcional a menos que los compradores especifiquen lo contrario | 100% pruebas radiográficas para cuerpo y capó; inspección por partículas magnéticas para vástago |
Tratamiento térmico posterior a la soldadura (PWHT) | No obligatorio | Obligatorio para aceros aleados. |
Duración de la prueba de carcasa | 1-2 minutos | 5 minutos |
Aceptación de la prueba de asiento | Se permiten fugas menores (≤ 1 gota por minuto) | Cero fugas visibles |
Prueba segura de fuego | Opcional | Obligatorio (cumple con API 607) |
Prueba de ciclismo operativa | No requerido | 5 a 10 ciclos completos de apertura y cierre |
Trazabilidad de materiales | Certificación básica | Certificados de lotes de calor + seguimiento del número de serie |
Documentación | Certificado de prueba tipo A | Certificado de conformidad tipo B |
Peso | Encendedor | Más pesado (debido a paredes más gruesas) |
Costo | Más bajo | Más alto (normalmente entre un 15% y un 40% de prima de precio) |
Industrias objetivo | HVAC, tratamiento de agua e industrias en general. | Industrias de petróleo y gas, refinación y petroquímica. |
Vida útil | Vida útil estándar | Vida útil extendida (más de 10 años en condiciones difíciles) |
Aspecto | ASME B16.34 | API 600 |
Enfoque de diseño | Priorizar el rendimiento práctico y las funciones básicas. | Adopte un concepto de diseño a prueba de fallos |
Margen de seguridad | Margen de seguridad mínimo aceptable | Margen de seguridad mejorado para aplicaciones de alto riesgo |
Mantenimiento | Ciclo de mantenimiento estándar | Mantenimiento menos frecuente gracias a una estructura robusta |
Consecuencia del fracaso | Aceptable para condiciones de trabajo no críticas. | Riesgos minimizados para aplicaciones críticas para la seguridad |
Parámetro | Valor | Explicación |
DN700 | Diámetro nominal: 700 mm (28 pulgadas) | Válvula de gran diámetro para aplicaciones de alto flujo |
PN63 | Presión nominal: 63 bares | Aproximadamente equivalente a ANSI Clase 400 |
WCB | ASTM A216 WCB | Acero al carbono fundido (máx. 0,25 % de carbono; resistencia a la tracción ≥ 60 000 psi) |
Válvula de globo | Válvula de movimiento lineal | Diseñado para estrangular y regular el flujo. |
Servicio de alta temperatura | Generalmente por encima de 400°C (752°F) | Requiere selección de material especial. |
API 600 no cubre válvulas de globo y solo se aplica a válvulas de compuerta de acero.
Para la válvula de globo WCB DN700 PN63, los estándares aplicables se enumeran a continuación:
Estándar | Aplicabilidad | Role |
ASME B16.34 | Totalmente aplicable | Estándar de diseño primario para clasificaciones de presión, dimensiones y materiales. |
API 623 | Totalmente aplicable | Estándar especializado para válvulas de globo (para aplicaciones de petróleo y gas) |
API 600 | No aplicable directamente | Puede ser referenciado como un punto de referencia de calidad, no como un estándar de cumplimiento obligatorio. |
ASME B16.10 | Totalmente aplicable | Gobierna las dimensiones presenciales |
ASME B16.5 | Totalmente aplicable | Gobierna las dimensiones de las bridas |
Si un documento de adquisición requiere que una válvula de globo cumpla con API 600, el requisito es técnicamente inviable. Los métodos de especificación correctos son los siguientes:
Tome ASME B16.34 como estándar de diseño básico.
Consulte API 623 si se requiere un rendimiento mejorado para las válvulas de globo.
Adopte requisitos similares a API 600 (paredes más gruesas, END, diseño a prueba de incendios) para condiciones de trabajo críticas.
Temperatura | MAWP (PN63 / Clase 400) | Notas |
-29°C a 38°C (-20°F a 100°F) | 63 bares (913 psi) | Se mantiene la clasificación de presión total |
200°C (392°F) | Aprox. 58 barras (841 psi) | Ligera reducción de presión |
400°C (752°F) | Aprox. 49 bares (710 psi) | Reducción de fuerza evidente |
425°C (797°F) | Aprox. 46 bares (667 psi) | Temperatura máxima recomendada para WCB |
Por encima de 425°C (797°F) | No recomendado | Utilice acero de aleación WC6, WC9 o C5 en su lugar. |
Factor | Enfoque ASME B16.34 | Enfoque mejorado (similar a API 600) |
Material | WCB es aceptable hasta 425°C | Adopte WC6 para servicio por encima de 400°C |
Espesor de la pared | Espesor mínimo según ASME B16.34 | Agregue tolerancia a la corrosión para resistir el ciclo térmico. |
Junta del capó | Junta enrollada en espiral estándar | Junta de grafito de alto rendimiento para una estabilidad térmica superior |
Embalaje | Empaquetadura estándar de PTFE/grafito | Empaquetadura de grafito de alta temperatura con carga viva. |
Diseño de asiento | Estructura de asiento flexible | Asiento de metal con metal con revestimiento duro Stellite |
Expansión térmica | Control básico de expansión térmica. | Diseño de espacio optimizado para vástago y capó |
Durabilidad del ciclismo | Durabilidad estándar | Estructura reforzada para ciclos térmicos frecuentes. |
Guión | Válvula que cumple únicamente con B16.34 | Válvula mejorada (requisitos similares a API 600) |
Costo inicial | Inferior (aprox. $15,000 - $25,000) | Más alto (aprox. $20 000 - $35 000) |
Espesor de la pared | 45 mm (valor mínimo) | 55 - 60 mm (con margen) |
Vida útil esperada | 5 - 8 años | 10 - 15 años |
Mantenimiento | Inspección anual | Inspección semestral |
Riesgo de fuga | Moderado | Bajo |
Tiempo de inactividad no planificado | Mayor probabilidad | Menor probabilidad |
Costo total de propiedad | Mayor costo a largo plazo | Menor costo a largo plazo |
Solicitud | Estándar recomendado | Razón fundamental |
Sistema de vapor industrial general. | ASME B16.34 | Rentable con margen de seguridad adecuado |
Servicio crítico de vapor en centrales eléctricas. | Mejoras similares a ASME B16.34 + API 623 | Se requiere mayor confiabilidad |
Aislamiento de procesos en refinerías | ASME B16.34+API 623 | Cumplir con las especificaciones de la industria del petróleo y el gas |
Servicio de alta temperatura en plantas petroquímicas. | ASME B16.34 + API 623 + diseño a prueba de incendios | Requisitos de seguridad estrictos |
Plataformas marinas | ASME B16.34 + API 623 + NORSOK | Entorno operativo severo y regulaciones estrictas |
Instalaciones nucleares | ASME Sección III (no B16.34) | Normas especiales para aplicaciones nucleares. |
Confirme los siguientes puntos antes de finalizar las especificaciones de la válvula:
¿Qué medio controlará la válvula? (¿Vapor, hidrocarburo o fluido químico?)
¿Cuál es la temperatura máxima de funcionamiento? (¿Es adecuado WCB o se requiere WC6?)
¿Se utiliza la válvula para aislamiento o estrangulación de flujo? (Las válvulas de globo son principalmente para estrangular)
¿Cuáles son las consecuencias de la falla de la válvula? (¿Riesgos de seguridad, contaminación ambiental o pérdidas económicas?)
¿Existen normas regulatorias aplicables? (¿API, NORSOK, ASME Sección III, etc.?)
¿Cuál es la vida útil esperada? (¿5 años o 20 años?)
¿Se requiere un diseño a prueba de incendios? (¿Cumplimiento de API 607?)
¿Qué nivel de END es aceptable? (¿Solo inspección visual o prueba radiográfica 100%?)
Para válvulas de globo J-VALVES DN700 PN63 WCB utilizadas en servicio de alta temperatura:
ASME B16.34 es una norma obligatoria que sirve como regla fundamental para el diseño, las clasificaciones de presión y las dimensiones de las válvulas.
API 600 no es de aplicación directa, ya que sólo regula las válvulas de compuerta. Seleccione API 623 para válvulas de globo si necesita un rendimiento mejorado.
Las diferencias entre estándares son prominentes para aplicaciones críticas: paredes más gruesas mejoran los márgenes de seguridad; END más estrictos reducen los riesgos de fallas; los asientos de metal con metal ofrecen un mejor rendimiento a altas temperaturas; el diseño a prueba de incendios puede ser un requisito legal.
Para temperaturas de servicio superiores a 400°C: actualice el material de acero de aleación WCB a acero de aleación WC6 o WC9; adoptar requisitos similares a API 600 (incluso para válvulas de globo); seleccione materiales de empaque y juntas de alto rendimiento.
Análisis de costo versus riesgo: una prima de costo del 15 % al 40 % para especificaciones mejoradas es razonable en los siguientes casos: la pérdida causada por la falla de la válvula excede con creces el costo de la válvula (común para las válvulas de gran diámetro DN700); la seguridad es la máxima prioridad; El tiempo de inactividad no planificado de la producción es inaceptable.
Para válvulas de globo WCB DN700 PN63 en servicio de alta temperatura:
Tome ASME B16.34 como estándar básico y aplique mejoras similares a API 600, incluidas paredes más gruesas, END completo y asientos metálicos. Actualice al material WC6 si la temperatura de funcionamiento supera los 400 °C. Consulte API 623 cuando sea necesario cumplir con los requisitos de la industria del petróleo y el gas.
P1: ¿Puede una válvula de globo obtener la certificación API 600?
R: No. API 600 se aplica exclusivamente a válvulas de compuerta de acero. Las válvulas de globo deberán cumplir con ASME B16.34 y, opcionalmente, se puede adoptar API 623.
P2: ¿Es ASME B16.34 suficiente para el servicio de vapor a alta temperatura?
R: Es aplicable al servicio de vapor industrial general hasta 425°C. Se recomiendan especificaciones mejoradas para aplicaciones críticas o temperaturas superiores a 425 °C.
P3: ¿Qué norma equivale a API 600 para válvulas de globo?
R: Válvulas de globo API 623: el casquete atornillado es el estándar equivalente para las válvulas de globo.
P4: ¿Por qué la válvula que cumple con API 600 cuesta más?
R: Un mayor consumo de material para paredes más gruesas, END obligatorios, procedimientos de prueba extendidos, requisitos de seguridad contra incendios y un control de calidad más estricto conducen a costos más altos.
P5: ¿Puede una válvula de compuerta cumplir con ASME B16.34 y API 600?
R: Sí. La mayoría de las válvulas de compuerta de alta calidad cumplen con ambos estándares.
P6: ¿Qué problemas ocurrirán si se usa WCB por encima de 425 °C?
R: WCB sufrirá una degradación evidente de su resistencia y un riesgo de grafitización. Utilice WC6 (máx. 540°C) o WC9 (máx. 565°C) en su lugar.
P7: ¿PN63 es igual a Clase 400?
R: PN63 es aproximadamente equivalente a ANSI Clase 400. Siempre consulte la tabla oficial de clasificación de presión y temperatura para su verificación.
P8: ¿Cuál es el plazo de entrega típico para una válvula de globo DN700 PN63?
R: 16 a 24 semanas para productos estándar B16.34; De 20 a 30 semanas para válvulas con especificaciones mejoradas.
