Para los sistemas de transmisión de fluidos a alta presión, incluidos gasoductos urbanos, líneas troncales de petróleo y gas de larga distancia y redes de calefacción térmica, el rendimiento de sellado de las válvulas industriales en condiciones de incendio determina directamente la prevención de explosiones y el control de fugas de medios peligrosos. Como equipo de cierre central para tuberías enterradas, las válvulas de bola completamente soldadas con tuberías de ventilación auxiliares enfrentan una mayor complejidad estructural y mayores riesgos de falla por incendio.
API 607 y API 6FA son dos estándares de seguridad contra incendios reconocidos mundialmente para evaluar la resistencia al fuego de las válvulas de bola industriales . Existen importantes brechas en los protocolos de prueba, los tipos de válvulas aplicables y los umbrales de aceptación entre los dos estándares. La optimización de las estructuras del cuerpo de la válvula según ambas especificaciones puede reducir eficazmente los riesgos de incendio para con ventilación integrada. las válvulas de bola totalmente soldadas .
API 607 está diseñado para válvulas de bola, válvulas de mariposa equipadas con asientos blandos no metálicos como PTFE, nailon y caucho. El estándar simula la exposición continua a llamas externas en los cuerpos de las válvulas durante 30 minutos. Después de que los asientos blandos de polímero se derritan bajo un calor extremo, los sellos metálicos secundarios deben bloquear el flujo del medio. Se permiten fugas externas menores dentro de valores limitados, mientras que las fugas internas deben permanecer por debajo de los límites estándar.
Esta certificación se aplica ampliamente a válvulas de bola ordinarias totalmente soldadas para gasoductos municipales de media y baja presión. Solo inspecciona el canal de flujo principal de los cuerpos de válvulas sin pruebas especiales de resistencia al fuego para vástagos de ventilación extendidos, ramas de drenaje o tuberías de derivación, actuando como una calificación básica de seguridad contra incendios.
API 6FA es una norma obligatoria de resistencia al fuego para tuberías de petróleo y gas de alta presión, que cubre válvulas de bola con asiento de metal a metal y válvulas de globo de clases de presión Clase 150 a Clase 2500. Implementa una exposición a la llama de 30 minutos con una temperatura de combustión más alta y requiere una inspección de fugas sincrónica para todas las tuberías auxiliares, incluidas las ramas de ventilación, drenaje y derivación.
La norma prohíbe fugas evidentes de la carcasa durante todo el proceso de exposición al fuego. Después del enfriamiento de la llama, las válvulas aún deben abrirse y cerrarse normalmente para cortar el suministro de medio. Sus estrictos requisitos sobre costuras de soldadura, empaquetaduras de vástago y conexiones de tuberías pequeñas superan con creces la API 607, lo que la convierte en una certificación esencial para tuberías industriales de larga distancia y alto riesgo.
Elementos de comparación | API 607 | API 6FA |
Tipo de asiento aplicable | Asientos blandos no metálicos | Asientos duros de metal, compatibles con asientos dobles de metal blando |
Duración de la exposición a la llama | 30 minutos | 30 minutos con temperatura de llama más alta |
Cobertura de prueba | Sólo la vía de flujo de la válvula principal | Cuerpo de válvula + todos los ramales auxiliares de ventilación/drenaje |
Regla de aceptación de fugas | Se permiten fugas externas menores; céntrese en el sellado posterior al incendio | Estricto control de fugas internas y externas durante el incendio; se requiere rendimiento funcional después del enfriamiento |
Condiciones de trabajo típicas | Tuberías municipales de gas y agua de media/baja presión | Tuberías de petróleo y gas de larga distancia y alta presión, estaciones medianas peligrosas para refinerías |
Nivel de certificación | Norma básica de seguridad contra incendios. | Norma obligatoria para ductos industriales de alto riesgo |
La mayoría de las válvulas de bola tradicionales totalmente soldadas solo obtienen una única certificación API 607. Sin un diseño resistente al fuego para las ramas de ventilación y los vástagos extendidos, las conexiones de las tuberías auxiliares sufrirán fallas en el empaque y fugas del medio durante los incendios de las tuberías, lo que provocará accidentes por explosiones secundarias.
Las válvulas de fundición partida con juntas de brida generan espacios bajo expansión y contracción térmica durante la exposición al fuego. Las válvulas de bola soldadas ordinarias con finas costuras de soldadura formarán microfisuras bajo la llama continua, lo que provocará fugas de medio inflamable y una escalada del fuego.
Los vástagos de ventilación extendidos y las ramas de ventilación pequeñas utilizan conexiones roscadas y empaquetaduras estándar no resistentes a altas temperaturas. El empaquetamiento no metálico se carboniza rápidamente bajo calor extremo, lo que hace que las tuberías de ventilación sean el punto de fuga más débil durante los incendios de tuberías. Esta falla crítica impide que válvulas individuales certificadas API 607 sirvan a tuberías peligrosas de alta presión.

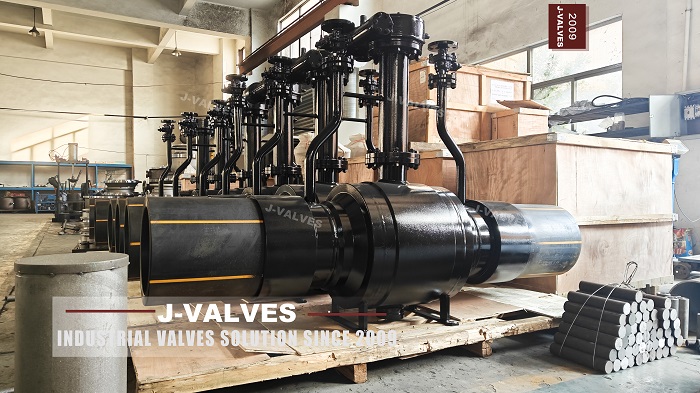

Las válvulas de bola totalmente soldadas con ventilación de serie a prueba de incendios J-VALVES adoptan cuerpos monolíticos de acero forjado A105 / WCB integrados con tecnología de soldadura completa sin costuras, lo que elimina los espacios de empalme de bridas. Las costuras de soldadura reforzadas y el revestimiento anticorrosión de alta temperatura pasan estrictas pruebas de penetración de carcasa API 6FA sin grietas ni filtraciones bajo exposición a las llamas.
Para resolver los riesgos de falla de los vástagos de ventilación y los ramales, nuestras válvulas están equipadas con empaquetaduras de alta temperatura compuestas de grafito enrollado en metal. Se instalan juntas metálicas de sellado duro en todas las bridas de los ramales de ventilación. Todas las juntas de tuberías pequeñas se someten a pruebas completas de fuego de tuberías auxiliares API 6FA para eliminar los puntos débiles de fuga de fuego de las válvulas de bola de ventilación tradicionales.
El asiento de la válvula combina estructuras de sellado duro de metal y estructuras de sellado suave de PTFE. Los asientos blandos logran un sellado hermético a temperaturas normales; Una vez que el polímero blando se derrite en el fuego, los asientos duros de metal asumen instantáneamente la función de apagado medio. El diseño de doble asiento completa con éxito las pruebas de incendio completas de API 607 (asiento blando) y API 6FA (asiento de metal), adquiriendo certificaciones duales de seguridad contra incendios.
Fundada en 2009, J-VALVES ofrece soluciones completas de válvulas industriales para proyectos de tuberías globales. Todas ventilación integrada las válvulas de bola totalmente soldadas con cuentan con certificaciones duales de seguridad contra incendios API 6FA y API 607, junto con la prueba hidrostática de fábrica API 598, el sistema de gestión de calidad ISO9001 y aprobaciones de nivel de integridad de seguridad SIL.
Nuestras válvulas de bola a prueba de incendios sirven para una amplia variedad de aplicaciones: tuberías troncales de gas natural de larga distancia, redes de gas urbanas enterradas de alta presión, tuberías de transmisión de fluidos de refinería y sistemas de calefacción térmica de alta temperatura. Se encuentran disponibles soluciones personalizadas que incluyen el tipo de vástago extendido subterráneo, estructura de descarga de doble ventilación y cuerpos de diámetro total/reducido para adaptarse a condiciones de trabajo extremas, desde escenarios de incendio criogénicos de baja temperatura hasta escenarios de incendio de alta temperatura.
Ramales de gas municipal de baja presión: Se aceptan válvulas de bola totalmente soldadas con asiento blando y certificación API 607.
Líneas troncales de petróleo y gas de alta presión y larga distancia y tuberías de refinería para medios peligrosos: seleccione válvulas de bola monolíticas totalmente soldadas con certificaciones contra incendios duales API 6FA + API 607, con ramas de ventilación especialmente optimizadas para resistencia al fuego.
Al comprar válvulas de bola enterradas con funciones de ventilación, solicite a los fabricantes informes completos de pruebas de incendio de terceros para confirmar que las tuberías de ventilación auxiliares estén incluidas en el alcance de la prueba de incendios y evitar riesgos ocultos de seguridad contra incendios.
