En condiciones de trabajo de alta presión, como oleoductos y gasoductos de larga distancia, plantas petroquímicas e instalaciones de explotación de energía, las válvulas de bola montadas en muñón forjado actúan como equipos de cierre de fluidos críticos. Cualquier falla, incluidas fugas, atascos o mal funcionamiento, puede provocar riesgos de seguridad y costosas paradas de producción.
Sólo realizando pruebas de presión finales en válvulas terminadas no se puede lograr un servicio estable a largo plazo. El sistema de gestión de calidad API Q1 proporciona regulaciones básicas que cubren todo el ciclo de vida de fabricación de válvulas de bola montadas en muñón forjado.
Emitida por el Instituto Americano del Petróleo, API Q1 es una especificación de calidad especialmente diseñada para equipos de petróleo y gas natural. A diferencia de las normas ISO generales, se centra estrictamente en la fabricación de la industria energética. Hace cumplir requisitos obligatorios para la revisión del diseño, la trazabilidad de los materiales, los procedimientos de forjado, las pruebas no destructivas, el ensamblaje y la trazabilidad de la documentación.
Los fabricantes de válvulas certificados con API Q1 deben crear un flujo de trabajo de producción totalmente rastreable. Cada válvula de bola montada en muñón forjado se puede rastrear desde piezas forjadas en bruto hasta la entrega terminada, lo que constituye la garantía fundamental de confiabilidad del equipo bajo alta presión.

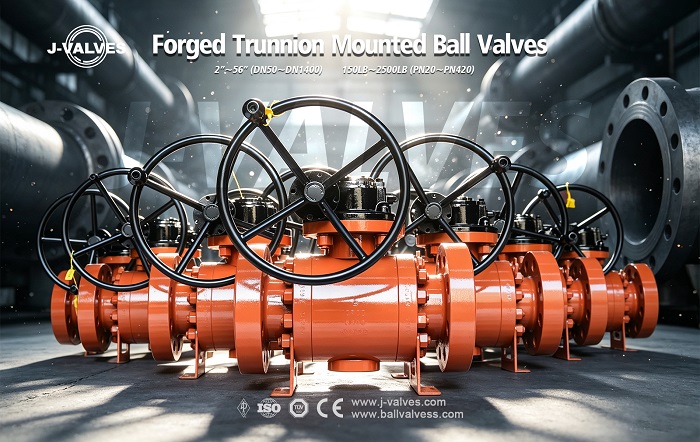

En comparación con las válvulas de bola fundidas , las válvulas de bola montadas en muñón adoptan materiales de acero forjado que incluyen A105, A105N, F304 y F316. Las clases de presión varían de 150 LB a 2500 LB, con tamaños de DN50 a DN1400. Según las especificaciones API Q1, los fabricantes deben cumplir con las estrictas reglas siguientes:
1. Trazabilidad de la Materia Prima
Todos los materiales de acero forjado se suministran con certificados de prueba de materiales originales y se vuelven a verificar mediante análisis de espectro. API Q1 requiere una coincidencia total de números de lote, números de calor y documentos de certificación para evitar el agrietamiento de la carrocería causado por materias primas no calificadas.
2. Control de forjado y tratamiento térmico
Después del forjado, los cuerpos de las válvulas se someten a un tratamiento térmico normalizado y templado para eliminar la tensión interna. Los registros de curvas de calentamiento, tiempos de mantenimiento y procesos de enfriamiento se archivan permanentemente para garantizar la solidez mecánica y la resistencia al impacto.
3. Mecanizado de precisión y pruebas no destructivas
Se implementa un estricto control de tolerancia dimensional para bolas y asientos de válvulas. Los componentes críticos, incluidos los cuerpos de válvulas y los vástagos, pasan las pruebas ultrasónicas UT y la inspección de partículas magnéticas MT para detectar grietas y defectos internos, evitando fugas del medio bajo alta presión.
4. Control estandarizado de ensamblaje y sellado
La estructura de muñón sostiene la bola a través de vástagos superior e inferior. La precarga de los asientos de las válvulas afecta directamente el rendimiento del sellado. API Q1 regula el torque de ensamblaje estandarizado para evitar fugas internas y atascos de operación causados por un ensamblaje inadecuado.
Algunos fabricantes sólo realizan pruebas de presión de muestreo. Sin embargo, API Q1 requiere pruebas independientes completas para cada válvula de bola montada en muñón forjado..
Cada unidad terminada se somete a una prueba hidrostática de la carrocería y una prueba hidroneumática de sellado del asiento. Todos los datos de presión de prueba, duración de mantenimiento y inspección de fugas se registran en un informe de prueba independiente.
Además, se llevan a cabo pruebas de ciclo de resistencia y pruebas de simulación de temperatura para verificar la estabilidad del sellado bajo presión y temperatura fluctuantes. Los documentos de inspección completos se entregan junto con cada válvula, creando un archivo único para cada producto.
Las válvulas de bola montadas en muñón forjado que cumplen con API Q1 se utilizan ampliamente en tuberías de transmisión de gas natural, tuberías de recolección de petróleo, proyectos de GNL y plantas químicas de carbón. Estos proyectos presentan medios inflamables, alta presión operativa y tiempo de mantenimiento limitado. Las válvulas de bola fabricadas según API Q1 reducen eficazmente los riesgos de paradas no planificadas y mejoran la seguridad general de las tuberías.
Al comprar de alta presión válvulas de bola montadas en muñón forjadas , los compradores no deben centrarse únicamente en el precio. Dos calificaciones clave necesitan verificación:
Primero, certificado API Q1 válido que cubre la gama de producción de válvulas de bola de muñón;
En segundo lugar, un laboratorio de pruebas interno con capacidad independiente para exámenes no destructivos y pruebas de presión, así como trazabilidad total de la producción.
Los fabricantes de válvulas profesionales implementan estrictamente los estándares de calidad API Q1 para las válvulas de bola montadas en muñón forjado. La operación manual, el operador de engranajes y los actuadores eléctricos y neumáticos son opcionales. Los productos se pueden personalizar de acuerdo con ASME B16.34, API 6D y otros estándares internacionales para adaptarse a proyectos globales de tuberías industriales.
