J-VALVES Filtros en Y de acero al carbono ASME B16.34 A105N: una solución de protección integral para sistemas industriales de alta presión, alta temperatura y alta limpieza

En los sistemas de tuberías industriales modernos, garantizar el funcionamiento seguro, estable y continuo de los equipos es una prioridad absoluta para todo ingeniero. Sin embargo, ya sea en plantas petroquímicas, redes de transmisión y distribución de gas natural, sistemas de vapor de calderas o redes de circulación de agua de refrigeración a gran escala, la presencia de flujo de fluido conduce inevitablemente a contaminantes sólidos como partículas, impurezas, óxido y escoria de soldadura. Si no se abordan, estas partículas aparentemente insignificantes se acumulan continuamente durante el funcionamiento del sistema, lo que eventualmente perjudica el rendimiento de equipos críticos como válvulas, bombas, compresores e intercambiadores de calor, e incluso provoca paradas y daños.

En este contexto, el filtro en Y de acero al carbono ASME B16.34 A105N lanzado por J-VALVES se ha convertido en una opción confiable para muchas industrias a la hora de seleccionar equipos de filtración. No es solo un simple producto de filtración, sino una solución de filtración probada, estandarizada internacionalmente y altamente confiable, diseñada específicamente para condiciones operativas adversas.

I. El valor de los filtros en Y en los sistemas industriales: no es un accesorio, sino un componente clave para la estabilidad del sistema

Cuando muchos ingenieros encuentran por primera vez los filtros, a menudo los consideran erróneamente equipo auxiliar. Sin embargo, en las condiciones reales de funcionamiento los filtros desempeñan un papel decisivo:

• Protección de válvulas y unidades de bombeo.

  Evite que entren partículas al interior de los discos de válvulas, asientos de válvulas o bombas, lo que podría provocar desgaste y atascos.

• Garantizar una medición precisa del instrumento

  Los equipos de precisión, como caudalímetros y transmisores de presión, tienen requisitos extremadamente altos en cuanto a limpieza de fluidos; Los bloqueos pueden provocar desviaciones en la lectura.

• Ampliación de la vida útil de todo el sistema.

  Menos impurezas significan menos desgaste del equipo, lo que reduce la frecuencia de mantenimiento posterior e inspecciones de parada.

En pocas palabras: un sistema de tuberías industriales sin filtro es como un equipo 'funcionando desnudo' desprotegido, que eventualmente enfrentará el riesgo de fallar.

II. Ventajas del material de los filtros en Y J-VALVES: acero al carbono A105N, construido para aplicaciones de ciclo térmico y alta presión

J-VALVES utiliza acero al carbono A105N normalizado como material principal para sus filtros. Este material se usa ampliamente en el sector industrial global, especialmente brindando un rendimiento estable en escenarios que involucran altas temperaturas, altas presiones, ciclos térmicos repetidos e impacto dinámico de fluidos.

1. Mejoras de rendimiento gracias a la normalización del A105N

En comparación con el acero al carbono ordinario, la normalización del A105N mejora:

• Resistencia al estrés

• Resistencia a la fatiga

• Dureza al impacto

• Uniformidad microestructural

• Resistencia a la presión

Esto hace que el filtro sea más confiable para manejar cambios transitorios de presión, impactos de fluidos a alta velocidad y anticavitación.

2. Propiedades del material adaptables a múltiples condiciones operativas

A105N tiene un amplio rango de temperatura aplicable y propiedades mecánicas estables, lo que lo hace adecuado para:

• Sistemas de vapor

• Sistemas de aceite caliente

• Transmisión y distribución de gas natural.

• Líquidos a alta presión

• Redes de agua de refrigeración de ciclo térmico

Ya sea en condiciones de alta o baja temperatura, presión pulsante o condiciones de arranque y parada rápidas, el filtro mantiene la integridad estructural.

III. Cumplimiento de la norma ASME B16.34: un punto de referencia de diseño reconocido en el campo de la ingeniería internacional

ASME B16.34 es uno de los estándares de diseño y fabricación más importantes para válvulas metálicas y no metálicas en proyectos de ingeniería globales. Cubre:

• Requisitos de espesor de pared

• Calificación de presión

• Resistencia estructural

• Diseño sólido

• Especificaciones de materiales

• Clasificaciones de presión y temperatura

• Tolerancias de fabricación

• Especificaciones de inspección y prueba.

J-VALVES Los Filtros en Y cumplen estrictamente con esta norma, lo que permite su aplicación directa en:

• Proyectos petroquímicos en el extranjero

• Sistemas de soporte de recipientes a presión

• Tuberías de vapor de alta temperatura para calderas.

• Sistemas de aceite lubricante

• Proyectos de estaciones de gas natural.

• Redes urbanas de transporte y distribución de gas

En proyectos internacionales EPC (Engineering, Procurement, Construction) y en la entrega de instalaciones industriales transfronterizas, el cumplimiento de los estándares ASME es uno de los factores centrales más valorados por los compradores.

IV. Ventajas de la estructura tipo Y: científica, eficiente y de fácil mantenimiento

1. Diseño de caída de baja presión

Las ventajas hidrodinámicas de los filtros en Y incluyen:

• Una estructura de cámara de filtración inclinada.

• Sedimentación natural de impurezas.

• Gran área de flujo

• Pérdida de presión baja

Esto es crucial para los sistemas de alta presión y las fábricas sensibles al consumo de energía.

2. Fácil limpieza y mantenimiento

La cubierta superior atornillada se puede desmontar rápidamente y la rejilla del filtro se puede quitar fácilmente. No es necesario un desmontaje a gran escala, lo que permite completar la limpieza en poco tiempo y reducir significativamente el tiempo de inactividad.

3. Pantallas de filtro personalizables según las condiciones de funcionamiento

Las opciones disponibles incluyen:

• Malla tejida de acero inoxidable.

• Malla perforada

• Estructuras microporosas especiales.

• Componentes de filtración de malla alta

La personalización se puede realizar según el tipo de fluido, el tamaño de las impurezas y la presión nominal para satisfacer las necesidades de las diferentes condiciones operativas.

V. Industrias de aplicaciones típicas: donde hay sistemas de alta presión, se necesitan estos filtros

1. Plantas Petroquímicas

   Los sistemas de transmisión, hidrogenación, craqueo y recuperación de petróleo/gas a menudo contienen partículas sólidas; Los filtros son componentes centrales para proteger válvulas e instrumentos.

2. Sistemas de Transmisión y Distribución de Gas Natural

   Evite que la escoria de soldadura y el óxido entren en los reguladores de presión, válvulas de globo y válvulas de bola para evitar que se atasquen.

3. Calderas de centrales eléctricas y sistemas de vapor.

   Las impurezas en el vapor a alta temperatura pueden causar desgaste en las superficies de sellado de las válvulas y acortar la vida útil del equipo.

4. Compresores de aire y sistemas de gas de alta presión

   Las partículas pueden provocar el desgaste de los sellos e incluso reducir la eficiencia del compresor.

5. Sistemas de agua de refrigeración industrial

   Las impurezas depositadas pueden reducir la eficiencia del intercambio de calor; Los filtros en Y protegen eficazmente los intercambiadores de calor.

6. Sistemas de aceite de transferencia de calor de alta temperatura

   El aceite de transferencia de calor en circulación tiende a generar sustancias de coquización; Los filtros evitan que estas sustancias entren al interior de las válvulas.

VI. ¿Por qué cada vez más proyectos eligen J-VALVES?

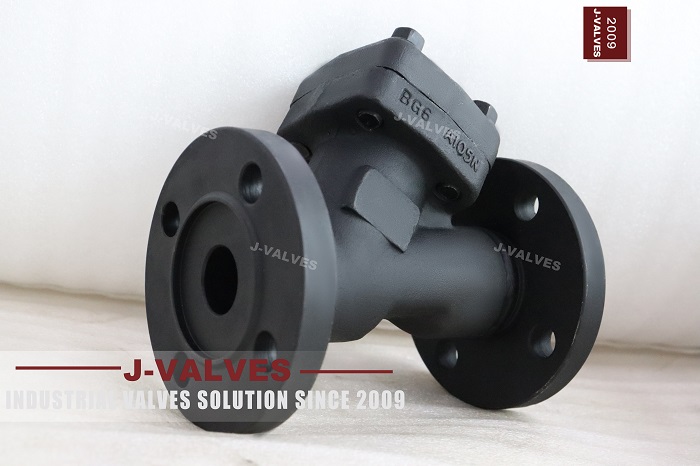

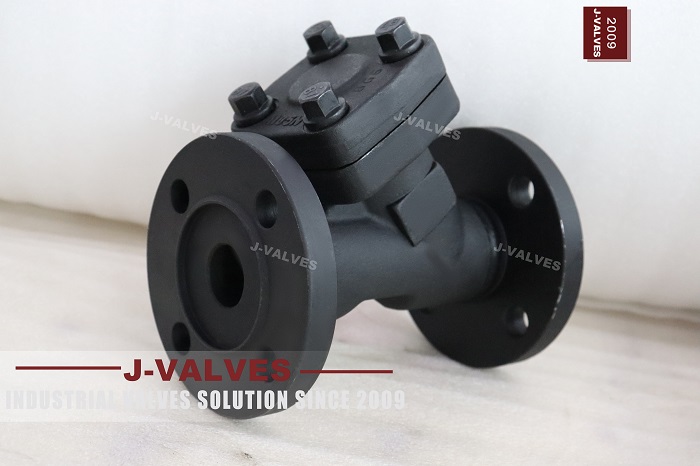

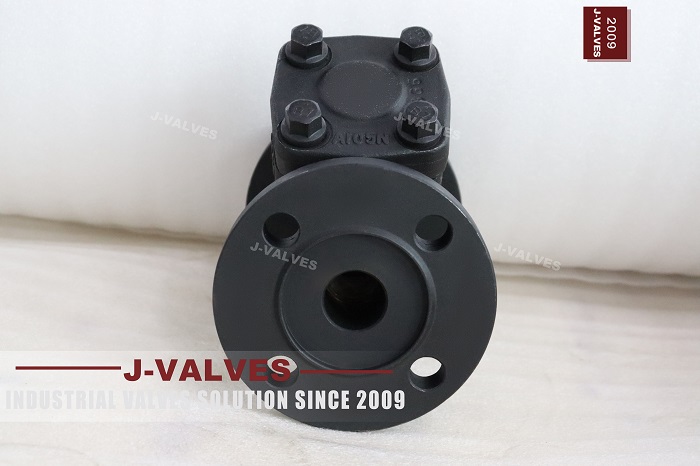

Como se puede ver en las imágenes del producto:

1. Las caras de los extremos de las bridas son uniformes y gruesas.

2. El recubrimiento de la superficie está bien con un proceso de fabricación completo.

3. Las marcas del modelo son claras, con etiquetas explícitas de modelo y material.

4. El cuerpo principal del colador tiene líneas suaves sin defectos de agujeros de arena.

Estos detalles reflejan las capacidades de fabricación genuinas de J-VALVES'. Más importante aún:

① Control de calidad de todo el proceso: trazabilidad desde las piezas fundidas en bruto y el mecanizado hasta las pruebas.

② Prueba de presión del 100%.

③ Soporte para instituciones de inspección de terceros como SGS, TÜV y BV.

④ Suministro de un paquete de documentos completo: certificados de materiales, informes dimensionales, registros de pruebas, dibujos, etc.

⑤ Capacidad para cumplir con los requisitos de personalización de ingeniería y OEM.

Esto hace que los productos J-VALVES sean adecuados no solo para entornos industriales convencionales sino también para proyectos en el extranjero y escenarios de aplicación de equipos críticos con estrictos estándares de calidad.

VII. Conclusión: un pequeño filtro, el primer guardián de la seguridad general del sistema

En los sistemas industriales, los factores que realmente determinan la vida útil y la confiabilidad del equipo a menudo no son las válvulas o bombas más caras, sino estos pequeños componentes sin pretensiones.

El filtro en Y de acero al carbono J-VALVES ASME B16.34 A105N es más que un simple filtro: representa una actitud de compromiso con la confiabilidad de la ingeniería: estable, resistente a la presión, sustentable, de alto estándar y reconocido internacionalmente.

Si está buscando equipos de filtración profesionales adecuados para alta presión, alta temperatura, fluidos dinámicos y protección frontal de equipos críticos, definitivamente vale la pena agregar este producto a su lista de soluciones industriales.
