Vistas:0 Autor:J-VALVES Hora de publicación: 2026-05-19 Origen:Sitio

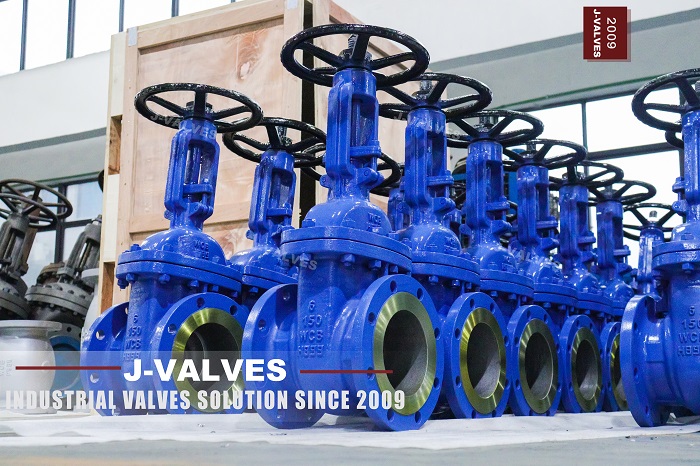

En las industrias del petróleo, el gas natural y la química, las válvulas de compuerta con bridas de acero al carbono WCB Clase 150 de 6 pulgadas se encuentran entre los equipos de aislamiento de tuberías más utilizados. Sin embargo, ¿sabía que las válvulas marcadas como compatibles con los estándares pueden funcionar de manera muy diferente en servicios de alta presión?
ASME B16.34 y API 600 son dos estándares fundamentales para válvulas industriales con posicionamiento totalmente diferente: el primero establece la base de seguridad general, mientras que el segundo sirve como una especificación mejorada para condiciones de trabajo severas. Este artículo aclara sus discrepancias reales en entornos de alta presión con explicaciones técnicas sencillas y cuadros comparativos.
Nombre Completo: Válvulas de Extremo Bridadas, Roscadas y Soldadas, consideradas como el estándar fundamental para las válvulas industriales . Especifica clasificaciones de presión y temperatura, espesor mínimo de pared y requisitos básicos de materiales para casi todos los tipos de válvulas, incluidas válvulas de compuerta, válvulas de globo, válvulas de bola y válvulas de mariposa.
Características principales
Amplia cobertura: aplicable a todo tipo de válvulas y diversos materiales.
Garantía básica de seguridad: define criterios mínimos de seguridad para recipientes a presión
Buena intercambiabilidad: permite la instalación compatible de válvulas de diferentes fabricantes
Nombre completo: Válvulas de compuerta de capó empernadas de acero para las industrias del petróleo y el gas natural, especialmente formuladas para ambientes de alta presión y altamente corrosivos en los sectores de petróleo y gas. Es aplicable exclusivamente a válvulas de compuerta con casquete atornillado de acero con requisitos mucho más estrictos que ASME B16.34.
Características principales
Estructura más gruesa: espesor de pared entre un 20% y un 30% mayor que B16.34 con tolerancia a la corrosión
Control estricto: supervisión completa de materiales, pruebas y documentos técnicos.
Rendimiento resistente al fuego: cumplimiento obligatorio de la prueba de seguridad contra incendios API 607
En resumen, ASME B16.34 garantiza que las válvulas funcionen, mientras que API 600 garantiza un funcionamiento confiable a largo plazo en entornos hostiles.
Elementos de comparación | Certificado ASME B16.34 | Certificado API 600 | Impacto en el servicio de alta presión |
Tipos de válvulas aplicables | Todo tipo de válvulas | Sólo válvulas de compuerta con capó atornilladas de acero | API 600 presenta un diseño específico para válvulas de compuerta |
Espesor de pared del cuerpo de válvula | Espesor mínimo de pared calculado según la fórmula del recipiente a presión | 20%-30% más grueso que B16.34 más tolerancia a la corrosión | Resistencia superior al adelgazamiento del metal bajo alta presión y corrosión. |
Diámetro del vástago | Dimensión estándar | Diseño reforzado con mayor resistencia a la torsión. | Funcionamiento más suave y menos atascos bajo una gran diferencia de presión |
Requisitos de la superficie de sellado | Se permite sellado suave como PTFE | Sellado obligatorio metal con metal (13Cr/Stellite) | Los sellos blandos tienden a fallar a altas temperaturas y presiones; El sellado metálico proporciona una mayor estabilidad. |
Restricciones de materiales | Más de 50 grupos de materiales, incluidos hierro fundido y latón. | Limitado a acero al carbono, acero de baja aleación y acero inoxidable (WCB/WC6/CF8M) | Elimina materiales quebradizos para evitar riesgos de ruptura bajo alta presión. |
Ensayos no destructivos (END) | Sólo inspección visual para válvulas estándar. | Pruebas radiográficas (RT) 100% más pruebas de partículas magnéticas/penetrantes para cuerpos de válvulas | Detecta defectos de fundición con antelación y elimina riesgos de fugas de alta presión. |
Prueba de presión de la carcasa | 1,5 veces la presión nominal, mantenida durante 1-2 minutos | 1,5 veces la presión nominal, mantenida durante 5 minutos | Un período de mantenimiento de presión más prolongado verifica la integridad estructural de manera efectiva |
Prueba de sellado del asiento | 1,1 veces la presión nominal, se permiten ligeras fugas | 1,1 veces la presión nominal, estándar de cero fugas | Garantiza una estanqueidad absoluta y evita la salida del medio bajo alta presión. |
Prueba de ciclo operativo | Sin requisitos obligatorios | 5-10 ciclos de apertura y cierre de carrera completa | Verifica una coincidencia estable entre el disco de compuerta y el asiento de la válvula bajo alta presión. |
Prueba de seguridad contra incendios | No requerido | Prueba de fuego obligatoria API 607 ββ(1475°F durante 30 minutos) | Mantiene el rendimiento de sellado después de accidentes de incendio y cumple con los códigos de seguridad petroquímica |
Documentos de calidad | Certificado simple tipo A | Declaración detallada tipo B + trazabilidad completa del material | Esencial para auditorías de proyectos de alta presión y gestión del ciclo de vida completo |
Escenarios de aplicación típicos | Plantas eléctricas, tratamiento de agua, proyectos químicos en general. | Refinerías, oleoductos y gasoductos, equipos de servicio de hidrógeno de alta presión | API 600 es la opción más segura para condiciones de trabajo de alta presión |
La brecha en el espesor de la pared es igual a la brecha en el margen de seguridad
En Clase 150 (presión nominal de aproximadamente 285 psi), el espesor de pared especificado en B16.34 simplemente cumple con el estándar teórico anti-explosión. API 604 agrega un margen adicional de corrosión, considerando que el sulfuro de hidrógeno y los medios ácidos en tuberías de alta presión erosionarán el metal gradualmente.
Analogía: las válvulas B16.34 son como puertas antirrobo estándar, mientras que las válvulas API 600 son puertas de bóveda reforzadas, que no fallarán debido a la atenuación del espesor de la pared después de años de servicio.
La brecha estándar de prueba es igual a la brecha de confiabilidad
Las pruebas según B16.34 son inspecciones de fábrica básicas, mientras que las pruebas API 600 son verificaciones de condiciones extremas:
Un mayor tiempo de mantenimiento de la presión expone fácilmente pequeñas grietas
El estricto estándar de cero fugas evita posibles accidentes graves causados ββpor fugas menores
La prueba adicional de fuego a alta temperatura garantiza un rendimiento estable en emergencias extremas
La separación estándar del material equivale a la separación de tolerancia a fallos
ASME B16.34 permite el hierro fundido y otros materiales frágiles para válvulas de baja presión, lo cual está completamente prohibido por API 600. Pequeños defectos en materiales frágiles pueden expandirse rápidamente y provocar una ruptura catastrófica bajo alta presión.
Escenarios de proyectos | Estándar recomendado | Razones |
Oleoductos de alta presión para crudo en refinerías | API 600 | Resiste tanto la corrosión como la alta presión con una estructura engrosada y un rendimiento sin fugas |
Sistemas de condensado de vapor en centrales eléctricas. | ASME B16.34 | Condiciones de trabajo suaves con mayor rentabilidad |
Tuberías de transmisión de gas natural de larga distancia | API 600 | El medio inflamable y de alta presión requiere una certificación obligatoria de resistencia al fuego |
Sistemas de circulación de agua en fábricas ordinarias. | ASME B16.34 | El servicio de agua potable a baja presión no necesita ningún diseño excesivo |
Puntos clave de aislamiento de plantas químicas. | Certificación dual (B16.34 + API 600) | Equilibra la intercambiabilidad universal y la confiabilidad operativa |
Nota importante: Las válvulas API 600 cumplen totalmente con las clasificaciones de presión y temperatura ASME B16.34 y pueden reemplazar las válvulas B16.34 de manera compatible, pero el reemplazo inverso no es factible.
1.Lea la placa de identificación, no solo el tamaño y la clasificación
Exija el marcado explícito de 'API 600' o 'ASME B16.34'; Evite afirmaciones vagas de 'cumple con los estándares estadounidenses'.
2. Solicite certificados, no solo un certificado de aprobación
Las válvulas API 600 deben venir con trazabilidad del lote de calor del material, informes de END y certificación de prueba de fuego API 607.
3.Pesar la válvula: comprobación rápida de autenticidad
Una válvula API 600 es entre un 20% y un 30% más pesada que su equivalente B16.34; Las válvulas sospechosamente ligeras pueden indicar un corte de esquina.
4.No ahorre dinero en servicios de alta presión
Las válvulas API 600 cuestan entre un 15% y un 25% más por adelantado, pero el costo de una fuga de alta presión supera con creces la diferencia de precio.
ASME B16.34 es el estándar básico universal para válvulas industriales que garantiza seguridad e intercambiabilidad fundamentales, mientras que API 600 es el estándar especializado de alto grado para válvulas de compuerta de alta presión con mejoras integrales en espesor de pared, selección de materiales, pruebas de rendimiento y seguridad contra incendios.
Para las válvulas de compuerta con brida WCB de 6 pulgadas y 150 lb que se aplican en condiciones de trabajo corrosivas, químicas, de petróleo, gas y alta presión, la certificación API 600 no es una opción opcional sino un requisito imprescindible. La brecha entre los dos estándares no es una pequeña diferencia de rendimiento, sino el factor decisivo para un funcionamiento estable y seguro durante una década.
