En las centrales nucleares, los sistemas auxiliares desempeñan un papel fundamental para mantener un funcionamiento seguro y estable. Estos sistemas respaldan la refrigeración, el agua de alimentación, el drenaje, el tratamiento químico, la protección contra incendios y otros servicios esenciales. Si bien es posible que no controlen directamente el núcleo del reactor, su confiabilidad es vital para la seguridad general de la planta.
Para estas aplicaciones exigentes, la válvula no es solo un componente de control de flujo. Debe resistir fluctuaciones de presión, ciclos de servicio prolongados, vibraciones externas y eventos sísmicos mientras mantiene un rendimiento de cierre confiable. Es por eso que las válvulas de bola de muñón a menudo se consideran para sistemas auxiliares nucleares donde se requiere estabilidad, durabilidad y rendimiento a prueba de fugas.
Los sistemas auxiliares nucleares funcionan bajo estrictas expectativas de seguridad y calidad. Una falla de una válvula en estos sistemas puede afectar la continuidad del proceso, los intervalos de mantenimiento y, en algunos casos, los márgenes de seguridad de la planta.
Tres requisitos son especialmente importantes:
En primer lugar, es esencial Las fugas internas o externas pueden comprometer la eficiencia del sistema y crear problemas de seguridad. un sellado hermético .
En segundo lugar, la resistencia sísmica es importante. Las válvulas deben permanecer funcionales bajo cargas sísmicas, movimientos de tuberías y vibraciones estructurales.
En tercer lugar, la confiabilidad a largo plazo no es negociable. Los proyectos nucleares suelen exigir una vida útil prolongada, trazabilidad y una planificación de mantenimiento controlada.

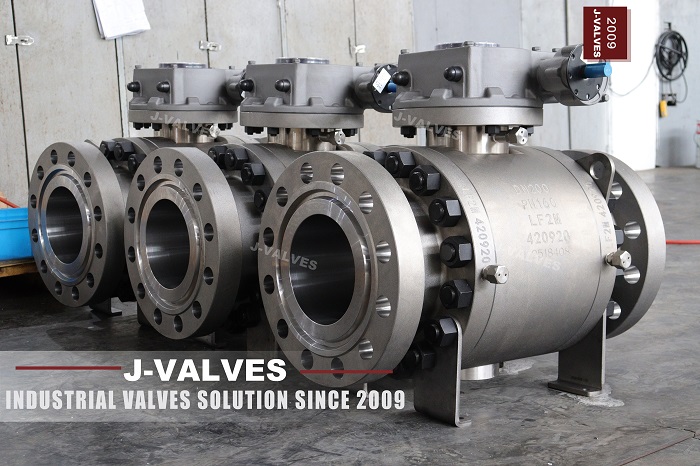

Una válvula de bola de muñón utiliza soporte superior e inferior para la bola, lo que reduce la carga sobre los asientos y mejora el rendimiento en aplicaciones de alta presión o de gran diámetro.
En comparación con una válvula de bola flotante, un diseño montado en muñón ofrece varias ventajas:
1. Par de funcionamiento más bajo y más estable
La bola está soportada mecánicamente, por lo que la fuerza de funcionamiento sigue siendo más predecible.
2. Mejor control de cierre
El diseño del asiento se puede optimizar para lograr bajas fugas y un sellado consistente.
3. Adecuada para servicios de alta presión y de gran diámetro.
Esto convierte a la válvula en una opción práctica para líneas auxiliares exigentes.
4. Integración más sencilla con la automatización
Las válvulas de bola Trunnion se pueden combinar con actuadores eléctricos o neumáticos para operación remota y sistemas de enclavamiento.
Cumplir con las expectativas sísmicas y de cero fugas requiere más que un folleto de producto sólido. Depende de la cadena completa de diseño, materiales, fabricación, pruebas e instalación.
Una válvula destinada al servicio nuclear debe utilizar un cuerpo robusto, una disposición de soporte estable y una geometría de vástago y cojinete bien controlada.
Las consideraciones de diseño importantes incluyen:
rigidez del cuerpo y espesor de pared optimizados
alineación precisa del soporte del vástago, la bola y el muñón
características anti-aflojamiento
margen para expansión térmica y movimiento de tuberías
El servicio auxiliar nuclear a menudo requiere materiales con fuerte resistencia a la presión, resistencia a la corrosión y resistencia a la fatiga. Las opciones comunes pueden incluir acero al carbono, acero inoxidable, acero de baja temperatura y otras aleaciones especificadas por el proyecto.
El control de materiales debe garantizar:
composición química estable
propiedades mecánicas verificadas
sin pérdida de rendimiento después de la soldadura o el tratamiento térmico
trazabilidad total desde la materia prima hasta el producto terminado
'Cero fugas' es un requisito del proyecto que depende de la precisión y la validación del diseño. Las mejoras de sellado típicas incluyen:
Mecanizado preciso de las superficies de la bola y del asiento.
precarga del asiento controlada
estructuras de sellado resistentes al fuego, antiestáticas o resistentes al desgaste
diseño de empaquetadura de vástago de múltiples etapas
arreglos opcionales de sellado secundario o purga
En el caso de equipos de grado nuclear, el rendimiento debe demostrarse, no asumirse. Los pasos de verificación comunes incluyen:
prueba de resistencia de la carcasa
Pruebas de fugas de asientos de baja y alta presión.
pruebas de ciclo o resistencia
calificación relacionada con la sísmica
examen no destructivo de piezas críticas
revisión completa de documentación y trazabilidad
Incluso la mejor válvula puede tener un rendimiento inferior si la instalación es deficiente. Para los sistemas auxiliares nucleares, son esenciales la alineación correcta de las tuberías, el soporte adecuado, la carga de torque controlada y la inspección programada.
El grado nuclear ASME no es sólo una etiqueta. Representa un marco impulsado por la calidad centrado en la trazabilidad, la documentación, la verificación y los procesos de fabricación controlados.
Para una válvula de bola de muñón , normalmente significa:
registros de diseño completos
trazabilidad clara del material
procedimientos de fabricación controlados
resultados de pruebas inspeccionables
documentación de calidad lista para auditoría
Por eso los proyectos nucleares evalúan más que el precio. También evalúan el control de procesos, la capacidad de cumplimiento y la experiencia en ingeniería.
Las válvulas de bola de muñón se utilizan comúnmente en:
sistemas de agua de refrigeración
líneas auxiliares de agua de alimentación
ramas de tratamiento químico
tuberías de descarga y recuperación
servicio de aislamiento de alta presión
Circuitos de apoyo a la seguridad operados remotamente.
En estas aplicaciones, el objetivo no es simplemente la resistencia mecánica. El verdadero objetivo es un desempeño estable, documentado y a largo plazo.
A la hora de elegir una válvula para uso nuclear, conviene revisar:
experiencia en proyectos nucleares
documentación completa de material e inspección
capacidad de personalizar según las especificaciones del proyecto
capacidad de calificación sísmica y de fugas
compatibilidad del actuador
Cumplimiento de los estándares requeridos y las especificaciones del propietario.
Para los sistemas auxiliares nucleares, un proveedor de válvulas calificado debe proporcionar más que equipo. Debería proporcionar una solución de ingeniería con documentación que pueda resistir la revisión.
Los sistemas auxiliares nucleares exigen mucho más de las válvulas que el servicio industrial ordinario. Las válvulas de bola Trunnion se destacan porque ofrecen una fuerte estabilidad estructural, un par de operación bajo, idoneidad para alta presión y un rendimiento de sellado confiable.
Cuando el diseño, los materiales, la fabricación, las pruebas y la instalación se controlan como un solo sistema, una válvula de bola de muñón puede cumplir mejor con las estrictas expectativas sísmicas y de cero fugas de los proyectos de grado nuclear de ASME. Para las aplicaciones de energía nuclear, esto no es sólo una opción técnica, sino también una estrategia de seguridad.
P1: ¿Dónde se utilizan las válvulas de bola de muñón en las plantas nucleares?
R1: Se utilizan comúnmente en líneas auxiliares de refrigeración, agua de alimentación, tratamiento químico, descarga, recuperación y aislamiento de alta presión.
P2: ¿Cero fugas significa absolutamente ninguna fuga?
R2: En términos de ingeniería, generalmente significa una fuga extremadamente baja o un límite de fuga definido por el proyecto verificado mediante pruebas.
P3: ¿Qué mejora principalmente el desempeño sísmico?
R3: El diseño de la carrocería, la estructura de soporte, la resistencia del material, la calidad de la instalación y las pruebas de calificación contribuyen.
