Estándares de la válvula de bola en la industria petroquímica: requisitos clave de API6D y ASME B16.34

Las válvulas de bola son componentes esenciales en la industria petroquímica, utilizadas para controlar el flujo de fluido en varios sistemas de tuberías. Dos estándares prominentes, API 6D y ASME B16.34 , proporcionan pautas para garantizar la calidad, el rendimiento y la seguridad de estas válvulas.

API 6D: requisitos clave

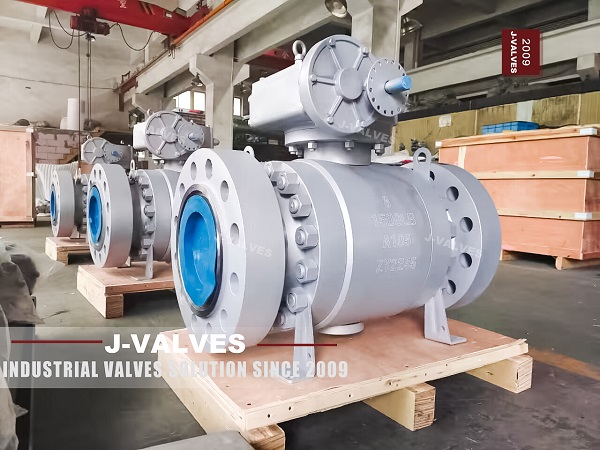

1. Scopeapi 6D (especificación para las válvulas de tubería) se utiliza principalmente para los sistemas de tuberías en la industria del petróleo y el gas, que cubre los tamaños de NPS 4 a 60 y clases de presión como 150, 300, 400, 600, 900, 1500 y 2500. Está diseñado para válvulas de bolas de trunnion con características específicas para las tuberías de distancia a largo plazo.

2. Diseño estructural

• Diseño del asiento : las válvulas de bola API 6D a menudo usan asientos de efecto de pistón, que proporcionan sellado a través de la presión diferencial. Pueden ser un efecto de pistón simple o doble, ofreciendo sellado bidireccional (DBB) o sellado unidireccional (DIB-1/DIB-2).

• Características de drenaje y ventilación : estas válvulas incluyen funciones de drenaje y ventilación para eliminar los contaminantes y verificar la integridad del asiento durante la operación.

• Diseño mejorado del cuerpo de la válvula : las válvulas API 6D tienen mayores cavidades internas para evitar daños por arena y desechos, lo que garantiza la confiabilidad a largo plazo.

ASME B16.34: Requisitos clave

1. Scopeasme B16.34 (extremo de las válvulas, roscado y soldado) se aplica a una amplia gama de válvulas industriales , incluidas las válvulas de compuerta de , las válvulas de bolas y las válvulas de globo , con varios tipos de conexión como bridas, roscadas y soldadas.

2. Ratingsasme de temperatura de presión B16.34 proporciona clasificaciones detalladas de temperatura de presión, definiendo la presión de trabajo máxima permitida (MAWP) para válvulas a diferentes temperaturas de funcionamiento. Esto es crucial para seleccionar la válvula apropiada para aplicaciones específicas.

3. Requisitos del material El estándar especifica la selección del material y los criterios de rendimiento para varios materiales como el acero al carbono, el acero de aleación y el acero inoxidable. La elección del material debe optimizarse según el entorno y las condiciones operativos de la válvula.

Comparación de API 6D y ASME B16.34
