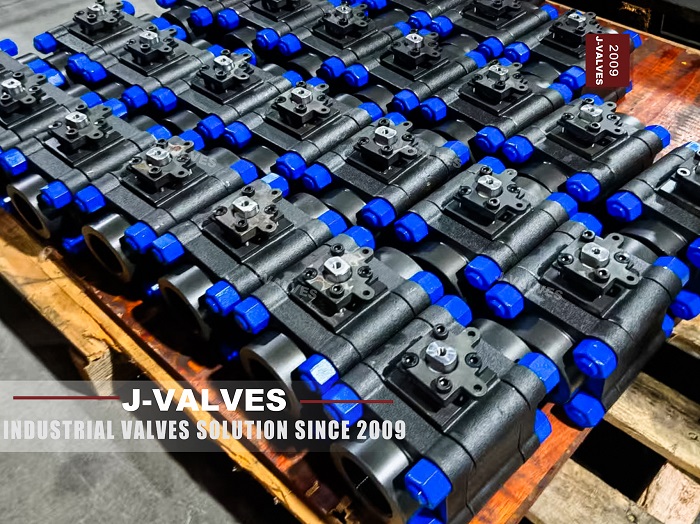

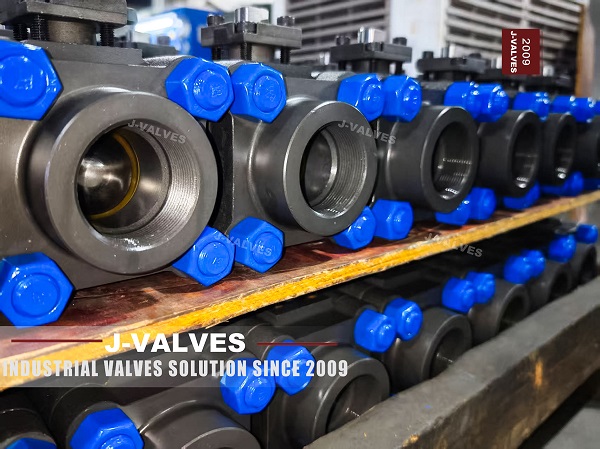

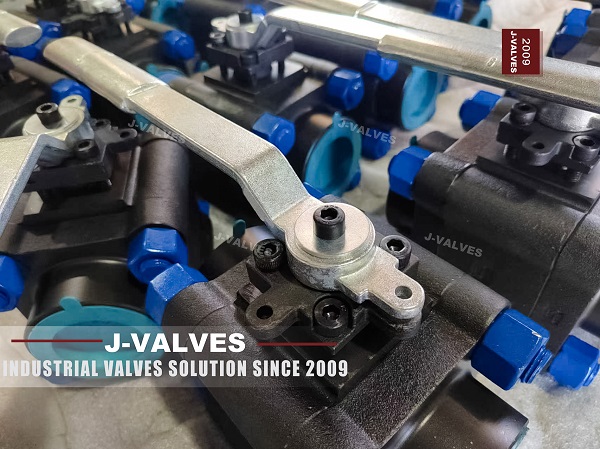

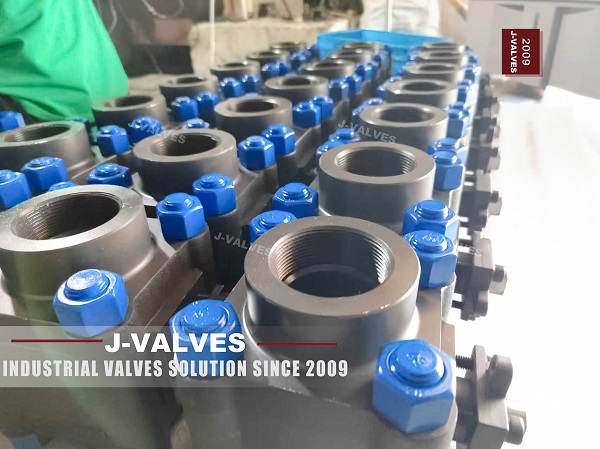

Válvula de bola de acero forjado de 3 piezas (900#)

Características de diseño

(1) Estructura de 3 piezas

La estructura de 3 piezas es una de las características prominentes de la válvula de bola de acero forjado de 3 piezas (900#) . Esta estructura divide el cuerpo de la válvula en tres partes, que están conectadas por pernos. Tal diseño no solo facilita el ensamblaje y el mantenimiento de la válvula, sino que también reduce de manera efectiva el peso general y el volumen de la válvula, mejorando su confiabilidad y flexibilidad. La estructura de 3 piezas hace que la válvula sea más conveniente para instalar y mantener; no hay necesidad de desmontar toda la válvula de la tubería, ahorrando significativamente el tiempo y los costos.

(2) Diseño de bola flotante

El diseño de la bola flotante es uno de los diseños centrales de la válvula de bola de acero forjado de 3 piezas (900#) . Impulsada por la presión media, la bola puede moverse automáticamente hacia la dirección aguas abajo y caber firmemente con el asiento de la válvula aguas abajo, formando un excelente efecto de sellado. Este diseño permite que la válvula mantenga un rendimiento de sellado confiable tanto en las posiciones completamente abiertas como completamente cerradas, y se puede abrir y cerrar fácilmente incluso bajo diferenciales de alta presión. Además, el diseño de la bola flotante mejora la capacidad de autolimpieza de la válvula, reduciendo el desgaste de las impurezas en la superficie de sellado.

(3) Diseño de fuego y diseño antiestático

La válvula de bola de acero forjada de 3 piezas (900#) adopta un diseño de fuego y un diseño antiestático, que cumple con los estándares internacionales (como API 607). El diseño de la prueba de fuego asegura que en el caso de un incendio, después de quemar el material de la superficie de sellado no metálico, el asiento de la válvula de metal puede ajustar de cerca la pelota a través de la fuerza elástica del resorte, evitando la propagación del fuego y la fuga de los medios. El dispositivo antiestático descarga electricidad estática a través de una ruta conductora, evitando los accidentes de seguridad causados ​​por chispas estáticas.

(4) función de alivio de presión automática

La cavidad de la válvula está equipada con un dispositivo de alivio de presión automático. Cuando la presión en la cavidad aumenta anormalmente, el asiento de la válvula puede retraerse automáticamente para liberar el exceso de presión, asegurando el funcionamiento seguro de la válvula. Esta función no está disponible en las válvulas de bola flotantes tradicionales, mejorando en gran medida la seguridad de la válvula en uso.

(5) Rendimiento de sellado

La válvula de bola de acero forjada de 3 piezas (900#) adopta un diseño de doble bloque y doble hemoraje (DBB), asegurando el rendimiento de sellado incluso en la posición completamente abierta o completamente cerrada. El asiento de la válvula combina sellado suave y sellado de metal para proporcionar un efecto de sellado confiable. Además, la válvula está equipada con un dispositivo de inyección de grasa de emergencia; Si la superficie de sellado está dañada, la reparación de emergencia se puede llevar a cabo a través del sistema de inyección de grasa, extendiendo la vida útil de la válvula.

Escenarios de aplicación

(1) Industria de petróleo y gas

La válvula de bola de acero forjada de 3 piezas (900#) se usa ampliamente en la exploración, el transporte y el procesamiento del petróleo y el gas natural. Su resistencia de alta presión y alta temperatura le permite soportar condiciones de trabajo extremas, asegurando el funcionamiento normal de los sistemas de tuberías. En la industria del petróleo y el gas, la válvula se usa principalmente para controlar el encendido de fluidos, ajustar la presión y el flujo, y evitar fugas y accidentes de fuego.

(2) Industria química

Los procesos de producción química a menudo involucran medios corrosivos, y la resistencia a la corrosión de la válvula de bola de acero forjada de 3 piezas (900#) lo convierte en una opción ideal. La válvula puede evitar efectivamente la fuga de medios, protegiendo la seguridad de los operadores y el medio ambiente. Su inicio de fuego y diseño antiestático también cumple con los estrictos requisitos de seguridad de la industria química.

(3) Industria energética

En las tuberías de vapor y agua de los sistemas de energía, la válvula de bola de acero forjada de 3 piezas (900#) puede controlar el encendido de fluidos, ajustar la presión del sistema y mejorar la eficiencia operativa de los equipos de energía. Su rendimiento de alta presión y alta temperatura le permite adaptarse a las duras condiciones de trabajo de la industria eléctrica.

(4) Industria petroquímica y de refinación

Las industrias petroquímicas y de refinación deben manejar una gran cantidad de medios de alta temperatura, alta presión y corrosivos. El diseño de alto rendimiento de la válvula de bola de acero forjada de 3 piezas (900#) le permite cumplir con los requisitos de estas duras condiciones de trabajo. Su inicio de fuego y diseño antiestático también cumple con los estándares de seguridad de la industria, asegurando la seguridad y la estabilidad del proceso de producción.

Instalación y mantenimiento

(1) precauciones de instalación

1. Limpieza de tuberías: antes de instalar la válvula, asegúrese de que el interior de la tubería esté limpio y libre de impurezas y objetos extraños.

2. Conexión adecuada: según el tipo de conexión de la válvula (con bridas o soldadas), garantice una conexión firme y confiable. Para las conexiones con bridas, apriete los pernos de manera uniforme para evitar la fuga.

3. Dirección correcta: asegúrese de que la dirección de flujo de la válvula sea consistente con la de la tubería; Evite la instalación inversa.

4. Soporte estable: para válvulas de gran tamaño, instale dispositivos de soporte apropiados para evitar que el estrés de la tubería dañe la válvula.

(2) Puntos clave de mantenimiento

1. Inspección regular: verifique regularmente el rendimiento de sellado de la válvula y la flexibilidad operativa, e identifique y aborde rápidamente los posibles problemas.

2. Mantenimiento de lubricación: lubrique regularmente el vástago de la válvula y los rodamientos para reducir la fricción y extender la vida útil de la válvula.

3. Mantenimiento de limpieza: limpie regularmente la superficie de la válvula para evitar la corrosión y la acumulación de impurezas.

4. Reparación de emergencia: si se detecta daños a la superficie de sellado, use el dispositivo de inyección de grasa de emergencia para su reparación de manera oportuna para garantizar el rendimiento de sellado de la válvula.

Parámetros técnicos

Los parámetros técnicos de la válvula de bola de acero forjado de 3 piezas (900#) son los que se muestran en la tabla a continuación

Descripción detallada

• Clase de presión: ANSI Clase 900 indica que la válvula puede soportar una alta presión de funcionamiento, por lo que es adecuada para condiciones de trabajo de presión media a alta.

• Diámetro nominal: el rango de DN15 a DN50 cubre las necesidades de aplicación desde tuberías de pequeño tamaño hasta tuberías de tamaño mediano y grande.

• Temperatura de funcionamiento: puede funcionar de manera estable dentro del rango de temperatura de -29 ℃ a 425 ℃, aplicable a varias condiciones de trabajo extremas.

• Material del cuerpo de la válvula: la opción del acero al carbono y el acero inoxidable le permite adaptarse a diferentes entornos corrosivos.

• Material de sellado: PTFE y RPTFE proporcionan una excelente estabilidad química y rendimiento de sellado, mientras que los sellos de metal son adecuados para condiciones de alta temperatura y alta presión.

• Tipo de conexión: las conexiones con bridas y soldadas ofrecen opciones de instalación flexibles para cumplir con los requisitos de diferentes sistemas de tuberías.

• Modo de operación: los modos de operación manual, neumático y eléctrico satisfacen las necesidades operativas en diferentes condiciones de trabajo.
