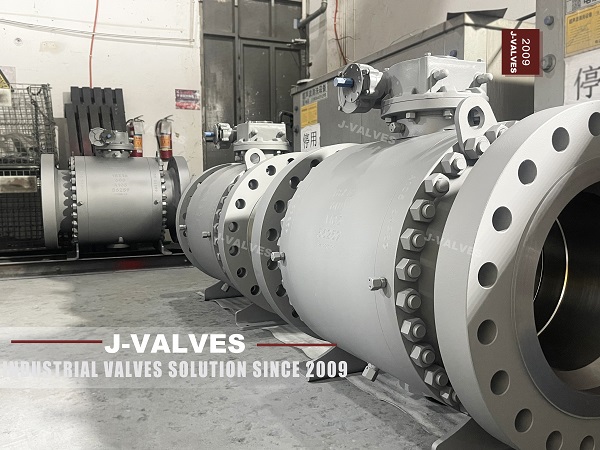

Válvulas de bola: estándares de diseño y rendimiento
Las válvulas de bola son válvulas de cuarto de vuelta que usan una bola esférica para controlar el flujo de fluidos. La pelota tiene un agujero en el medio, y cuando la válvula está abierta, el agujero se alinea con la tubería, permitiendo que el fluido pase. Cuando la válvula está cerrada, la parte sólida de la pelota bloquea el flujo. Este diseño permite un control de flujo rápido y eficiente, lo que hace que las válvulas de bola sean ideales para aplicaciones que requieren operaciones frecuentes.
1. API 608: Este estándar, publicado por el American Petroleum Institute, especifica los requisitos para las válvulas de bola de acero . Cubre diseño, materiales, pruebas y marcas, asegurando que las válvulas de bola cumplan con los criterios de seguridad y rendimiento necesarios.
2. ISO 17292: Este estándar internacional especifica los requisitos para las válvulas de bola , incluidos el diseño, los materiales, las pruebas y el marcado. Asegura la consistencia y la compatibilidad global.
3. ANSI/ASME B16.34: Este estándar proporciona pautas integrales para el diseño, materiales y pruebas de válvulas utilizadas en diversas aplicaciones industriales. Incluye clasificaciones detalladas de temperatura de presión y requisitos dimensionales.
Las válvulas de bola están diseñadas para manejar una amplia gama de presiones, típicamente desde aplicaciones de baja presión hasta sistemas de alta presión. Las clasificaciones de presión comunes para las válvulas de bola incluyen:
• Clase 150: adecuado para aplicaciones de menor presión, generalmente de hasta 2.5 MPa.
• Clase 300: adecuado para aplicaciones de presión media, generalmente de hasta 5.0 MPa.
• Clase 600 y superior: adecuado para aplicaciones de alta presión, generalmente de hasta 10 MPa o más.
Las válvulas de bola son conocidas por su excelente rendimiento de sellado, proporcionando fugas cero cuando están completamente cerradas. El mecanismo de sellado implica que la pelota presione firmemente contra los asientos, asegurando un sello apretado. modernas Las válvulas de bola a menudo usan asientos resistentes hechos de materiales como PTFE (politetrafluoroetileno) u otros polímeros avanzados, que mejoran el rendimiento y la durabilidad del sellado.
• Rendimiento de sellado: las válvulas de bola están diseñadas para lograr fugas cero, lo que las hace adecuadas para aplicaciones que requieren un cierre ajustado.
• Selección de materiales: los materiales comunes incluyen acero inoxidable, acero al carbono y acero de aleación, elegido por su resistencia, durabilidad y resistencia a la corrosión.
• Operación: las válvulas de bola generalmente se operan manualmente, neumática o eléctrica, con una operación rápida de cuartos.
Válvulas de puerta: estándares de diseño y rendimiento
Las válvulas de puerta son válvulas de movimiento lineales que usan una puerta o una cuña para controlar el flujo de fluidos. La puerta se mueve perpendicular a la dirección del flujo, lo que permite un control preciso y un sellado confiable. Cuando se abre completamente, la puerta se retrae en el cuerpo de la válvula, proporcionando una ruta de flujo sin obstáculos. Este diseño hace que las válvulas de puerta sean adecuadas para aplicaciones que requieren flujo completo y caída de presión mínima.
API 600: Este estándar, publicado por el American Petroleum Institute, especifica los requisitos para las válvulas de puerta de acero . Cubre diseño, materiales, pruebas y marcas, asegurando que las válvulas de puerta cumplan con los criterios de seguridad y rendimiento necesarios.
2. ANSI/ASME B16.34: Este estándar proporciona pautas integrales para el diseño, materiales y pruebas de válvulas utilizadas en diversas aplicaciones industriales. Incluye clasificaciones detalladas de temperatura de presión y requisitos dimensionales.
3. ISO 5208: Este estándar internacional especifica los requisitos para las válvulas industriales, incluidas las válvulas de compuerta . Cubre diseño, materiales, pruebas y marcas, asegurando la consistencia y compatibilidad global.
Las válvulas de puerta están diseñadas para manejar altas presiones y temperaturas, lo que las hace adecuadas para entornos industriales exigentes. Las clasificaciones de presión comunes para las válvulas de compuerta incluyen:
• Clase 150: adecuado para aplicaciones de menor presión, generalmente de hasta 2.5 MPa.
• Clase 300: adecuado para aplicaciones de presión media, generalmente de hasta 5.0 MPa.
• Clase 600 y superior: adecuado para aplicaciones de alta presión, generalmente de hasta 10 MPa o más.
Las válvulas de compuerta están diseñadas para proporcionar un excelente rendimiento de sellado, con capacidades de cierre ajustado. El mecanismo de sellado implica la puerta presionando firmemente contra los asientos, asegurando un sello apretado. modernas Las válvulas de puerta a menudo usan asientos resistentes hechos de materiales como PTFE (politetrafluoroetileno) u otros polímeros avanzados, que mejoran el rendimiento y la durabilidad del sellado.
• Rendimiento de sellado: las válvulas de compuerta están diseñadas para lograr fugas cero, lo que las hace adecuadas para aplicaciones que requieren un cierre estricto.
• Selección de materiales: los materiales comunes incluyen acero al carbono, acero inoxidable y acero de aleación, elegido para su resistencia, durabilidad y resistencia a la corrosión.
• Operación: las válvulas de compuerta generalmente se operan manualmente, neumáticamente o eléctricamente, con movimiento lineal para abrir y cerrar la válvula.
