Clasificación de presión y optimización del flujo en filtros de cesta

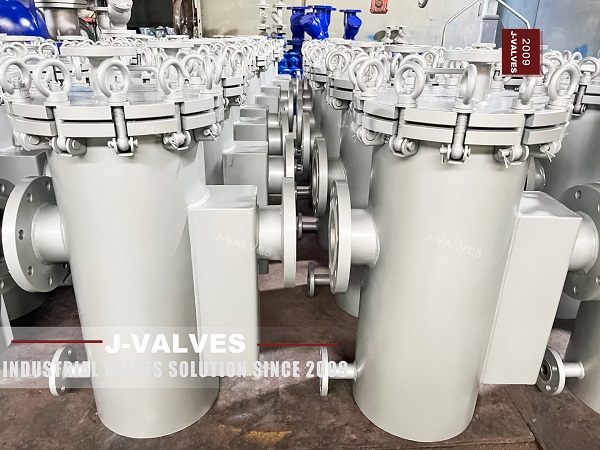

Los filtros de cesta son componentes críticos en los sistemas de tuberías industriales , diseñados para proteger bombas, válvulas, intercambiadores de calor y otros equipos contra la contaminación de desechos y partículas. Para maximizar la eficiencia y la seguridad, son esenciales dos consideraciones principales: clasificación de presión y optimización del flujo . El diseño y el mantenimiento adecuados garantizan un funcionamiento fiable, un tiempo de inactividad reducido y eficiencia energética.

1. Comprensión de la clasificación de presión en filtros de cesta

¿Qué es la clasificación de presión?

La clasificación de presión de un colador de cesta define la presión de trabajo máxima permitida (MAWP) a una temperatura determinada. Superar esta presión puede provocar:

• Fallo estructural del cuerpo del filtro.

• Fugas o daños en el sello

• Tiempo de inactividad del sistema y riesgos operativos

Estándares clave

• ANSI/ASME B16.34 : Proporciona clasificaciones de presión y temperatura para válvulas y filtros industriales.

• API 610/600 : ofrece orientación adicional para sistemas químicos y petroquímicos que requieren alta confiabilidad.

Factores que influyen en la clasificación de presión

1. Material del cuerpo : El acero al carbono, el acero inoxidable y el bronce (p. ej., C95800) ofrecen diferentes tolerancias de presión.

2. Temperatura : La presión nominal disminuye al aumentar la temperatura de funcionamiento.

3. Tamaño del filtro : Los diámetros más grandes pueden requerir paredes más gruesas o estructuras reforzadas.

4. Tipo de fluido : Los fluidos corrosivos necesitan materiales más duraderos para mantener la integridad de la presión.

2. Principios de optimización del flujo

Si bien los filtros de cesta brindan protección, un diseño inadecuado puede provocar una caída de presión y reducir la eficiencia del sistema.

Consideraciones clave

1. Tamaño de malla del colador

• Una malla más fina captura más desechos pero aumenta la resistencia al flujo.

• La malla más gruesa reduce la caída de presión pero permite el paso de partículas más grandes.

2. Diseño de canasta y área de superficie

• Un área de canasta más grande reduce la velocidad del fluido a través de la malla, minimizando la caída de presión.

• Las cestas cilíndricas o cónicas pueden mejorar la recolección de desechos sin restringir el flujo.

3. Ruta de flujo

• Las superficies internas lisas y las rutas de flujo directas reducen la turbulencia.

• Evite curvas pronunciadas aguas arriba o aguas abajo del filtro.

4. Opciones de derivación

• Los sistemas críticos pueden incluir líneas de derivación paralelas para mantener el flujo durante la limpieza o el mantenimiento.

3. Análisis de caída de presión

La caída de presión a través de un filtro de cesta está influenciada por:

• Caudal

• Tamaño de malla y área de canasta.

• Escombros acumulados

Ejemplo

Para un sistema de agua que funciona a 300 GPM :

• Una canasta gruesa de malla 20 podría producir una caída inicial de 2 psi .

• Una canasta fina de malla 60 podría producir una caída de 6 a 8 psi , que puede duplicarse si se obstruye.

Consejo de optimización: seleccione una canasta con un coeficiente de flujo (Cv) entre un 20 % y un 30 % mayor que el requisito máximo del sistema para minimizar la pérdida de energía y evitar una caída excesiva de presión.

4. Selección de materiales y clasificación de presión

5. Mantenimiento para la eficiencia del flujo

• Limpieza periódica : elimine los residuos para mantener una caída de presión baja.

• Monitoreo de presión : use manómetros diferenciales para detectar obstrucciones.

• Inspección de malla : Reemplace las pantallas desgastadas o dañadas para evitar la pérdida de rendimiento.

• Mantenimiento programado : reduzca el tiempo de inactividad con intervalos de inspección planificados.

6. Conclusión

La optimización de la presión nominal y el flujo en los filtros de cesta garantiza:

• Operación segura bajo presiones diseñadas

• Caída de presión mínima para sistemas energéticamente eficientes

• Vida útil prolongada del filtro y costos de mantenimiento reducidos

Al seleccionar cuidadosamente los materiales, el tamaño de la malla y el diseño de la canasta , e incorporar estrategias de monitoreo y mantenimiento , los ingenieros pueden lograr una filtración confiable y de alta eficiencia en cualquier sistema de tuberías industriales.
