En los sistemas de tuberías industriales, los filtros de cesta desempeñan un papel importante en la protección de bombas, válvulas, intercambiadores de calor y otros equipos críticos al eliminar partículas sólidas no deseadas de los fluidos de proceso. Seleccionar la clase de presión correcta es esencial para garantizar un funcionamiento seguro, una larga vida útil y un rendimiento de filtración confiable.
Para aplicaciones exigentes, especialmente en petróleo y gas, procesamiento químico, generación de energía e industrias marinas, elegir un filtro de cesta de alta presión adecuado requiere una consideración cuidadosa de los estándares de clasificación de presión, las condiciones operativas, la selección de materiales y los requisitos del sistema.
Las clasificaciones de presión comunes incluyen Clase 150, Clase 300, Clase 600 y clasificaciones de presión PN internacionales , cada una diseñada para diferentes entornos operativos.
Las clases de presión ASME se utilizan ampliamente en sistemas de tuberías industriales, especialmente en América del Norte y en proyectos energéticos internacionales. La clase de presión indica la capacidad de presión máxima permitida del filtro en condiciones de temperatura específicas.
La clase 150 es una de las clasificaciones de presión más utilizadas para aplicaciones industriales generales.
Las aplicaciones típicas incluyen:
Sistemas de tratamiento de agua.
Tuberías de agua de refrigeración
Sistemas de proceso de baja presión
HVAC y tuberías de servicios públicos
Ventajas de los coladores de cesta Clase 150:
Solución rentable
Adecuado para aplicaciones de presión estándar
Amplia disponibilidad de opciones de conexión de brida
Fácil mantenimiento y reemplazo
Sin embargo, los filtros Clase 150 pueden no ser adecuados para sistemas de procesamiento de petróleo, gas o productos químicos de alta presión donde existen fluctuaciones de presión y condiciones operativas severas.
Los filtros de cesta Clase 300 brindan una capacidad de presión más alta y se aplican ampliamente en sistemas industriales de presión media.
Las aplicaciones comunes incluyen:
Unidades de procesamiento de petróleo y gas.
Plantas químicas
Sistemas de tuberías de refinería
Tuberías de vapor y fluidos de proceso
En comparación con los diseños Clase 150, los filtros Clase 300 ofrecen:
Mayor resistencia a la presión
Construcción de carrocería más fuerte
Mejor rendimiento ante cambios de temperatura
Margen de seguridad mejorado para sistemas críticos
Para muchas aplicaciones industriales, la Clase 300 representa una elección equilibrada entre rendimiento y costo.
Para aplicaciones de alta presión, a menudo se requiere un filtro de canasta de alta presión con clasificación Clase 600.
Los coladores de cesta Clase 600 se utilizan comúnmente en:
Oleoductos de alta presión
Instalaciones de procesamiento de gas
Plataformas de producción marinas
sistemas de GNL
Sistemas hidráulicos y de inyección.
Las características clave incluyen:
Diseño de cuerpo resistente que contiene presión
Estructura de sellado reforzada
Mayor resistencia mecánica
Resistencia mejorada contra golpes de presión y vibraciones.
Cuando los sistemas operan bajo condiciones de presión severas, seleccionar la Clase 600 puede mejorar significativamente la confiabilidad operativa y reducir los riesgos de mantenimiento inesperados.
Además de las clasificaciones de clase ASME, muchos proyectos globales utilizan clasificaciones de presión PN según los estándares europeos.
Las clasificaciones de PN comunes incluyen:
PN10 / PN16: Adecuado para sistemas generales de agua y servicios públicos
PN25 / PN40: Utilizado para aplicaciones industriales de media presión.
PN63 / PN100: Aplicado en sistemas de proceso de mayor presión
La selección entre habilitaciones Class y habilitaciones PN depende de:
Ubicación del proyecto
Requisitos estándar de tuberías
Especificaciones de brida
Presión y temperatura de funcionamiento
Regulaciones de la industria
Un fabricante profesional de filtros de cesta debe proporcionar soluciones compatibles con los estándares ASME y PN para cumplir con los requisitos globales del proyecto.
Seleccionar un colador de canasta de alta presión requiere evaluar varios factores importantes:
La presión de trabajo de la tubería siempre debe permanecer por debajo de la presión máxima permitida del filtro. Se deben considerar márgenes de seguridad adicionales para las fluctuaciones de presión y las condiciones de inicio del sistema.
Las clasificaciones de presión se ven afectadas por la temperatura. Las temperaturas más altas pueden reducir la capacidad de presión permitida de ciertos materiales.
Diferentes fluidos requieren diferentes diseños:
Los productos químicos corrosivos requieren materiales resistentes a la corrosión
Las aplicaciones de hidrocarburos requieren un rendimiento de sellado confiable
Los fluidos abrasivos requieren cestas de filtro duraderas
Los filtros de cesta utilizados en sistemas de operación continua deben incluir:
Cubiertas de fácil acceso
Sellado de juntas fiable
Diseño sencillo de extracción de cesta.
Rendimiento de filtración de baja caída de presión
Como fabricante profesional de válvulas industriales y equipos de filtración, J-VALVES ofrece soluciones de filtro de cesta personalizadas para aplicaciones exigentes en todo el mundo.
La empresa se centra en la confiabilidad de la ingeniería, la calidad de los materiales y la precisión de fabricación para cumplir con diversos requisitos industriales.

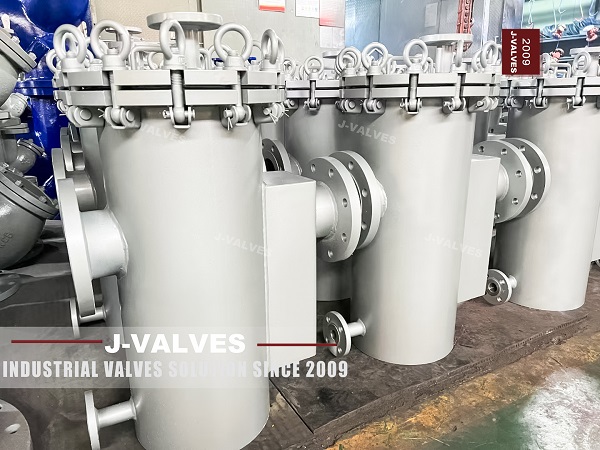

J-VALVES suministra filtros de cesta diseñados para diferentes clases de presión, que incluyen:
ASME Clase 150
ASME Clase 300
ASME Clase 600
Clasificaciones de presión PN personalizadas
Esto permite a los clientes seleccionar la solución más adecuada según los requisitos del sistema.
Dependiendo de las condiciones de aplicación, J-VALVES puede proporcionar:
Coladores de cesta de acero al carbono.
Coladores de cesta de acero inoxidable.
Soluciones de acero inoxidable dúplex
Opciones de bronce de níquel aluminio.
La selección de materiales está optimizada para ofrecer resistencia a la corrosión, resistencia mecánica y confiabilidad a largo plazo.
J-VALVES aplica estrictos procedimientos de inspección durante la producción, que incluyen:
Inspección dimensional
Prueba de presión
Prueba de fugas
Verificación de materiales
Inspección de desempeño
Cada filtro de cesta se fabrica para garantizar un funcionamiento estable en sistemas de tuberías críticos.
Diferentes industrias requieren diferentes soluciones de filtración. J-VALVES proporciona diseños personalizados según:
Requisitos de flujo
Clasificaciones de presión
Estándares de conexión
Precisión de filtración
Condiciones de instalación
Seleccionar la clase de presión correcta es un factor clave para garantizar la confiabilidad de los filtros de cesta en sistemas de tuberías industriales. Los filtros de cesta Clase 150 son adecuados para aplicaciones generales, los filtros de cesta Clase 300 proporcionan un rendimiento de presión mejorado para sistemas industriales, mientras que los filtros de cesta Clase 600 están diseñados para entornos exigentes de alta presión.
Para aplicaciones críticas que requieren un filtro de cesta de alta presión confiable , son esenciales la selección adecuada de la clase de presión, la optimización del material y la calidad de fabricación.
Con capacidades de ingeniería profesionales, procesos de fabricación avanzados y un estricto control de calidad, J-VALVES ofrece soluciones de filtro de cesta de alto rendimiento diseñadas para aplicaciones industriales, de petróleo y gas, costa afuera, GNL y de petróleo y gas en todo el mundo.
