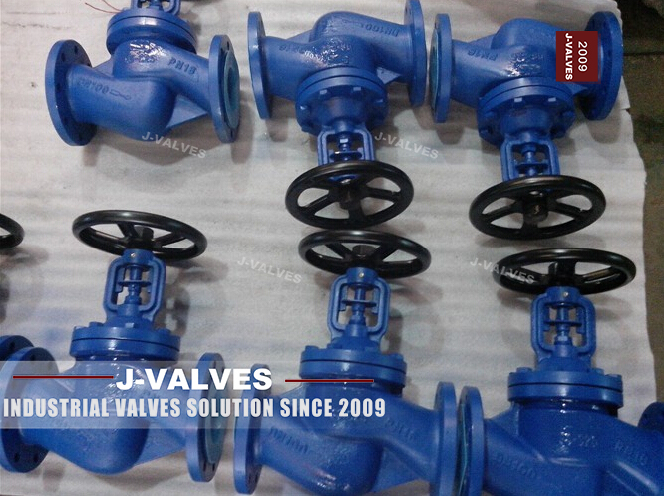

Comprensión de las válvulas de globo de fuelles
Las válvulas de globo de fuelle están diseñadas para proporcionar un sellado confiable y un control de flujo preciso. Consisten en un conjunto de fuelles que proporciona un sello ajustado y un mecanismo de válvula de globo que controla el flujo de fluido. El diseño del fuelle elimina la necesidad de empacar glándulas, reduciendo el mantenimiento y la mejora de la seguridad.
Componentes clave de las válvulas de globo de fuelles
• Cuerpo de la válvula: la estructura principal que alberga todos los componentes internos.
• Asamblea de fuelle: proporciona un sello ajustado y protege el vástago de la válvula de los medios corrosivos.
• Mecanismo de la válvula de globo: controla el flujo de fluido a través de la válvula.
• El vástago de la válvula: conecta el mecanismo de la válvula al actuador o volante.
• Asiento de la válvula: proporciona un sello apretado cuando la válvula está cerrada.
• Enchufe de válvula: abre y cierra la ruta de flujo.
• Actuador: proporciona el par para operar la válvula.
Importancia del diseño de la ruta de flujo
El diseño de la ruta de flujo de una válvula de globo de fuelle afecta significativamente su rendimiento. Una ruta de flujo optimizada reduce la resistencia al fluido, minimiza la caída de presión y mejora la eficiencia general. Esto es particularmente importante en las aplicaciones que involucran fluidos de alta viscosidad o donde la eficiencia energética es crítica.
Diseños de ruta de flujo común
1. Diseño recto: el diseño más simple donde la ruta de flujo es una línea recta. Este diseño minimiza la caída de presión, pero es posible que no sea adecuado para todas las aplicaciones.
2. Diseño de ángulo: la ruta de flujo cambia de dirección en un ángulo, lo que puede ayudar a reducir la turbulencia y mejorar las características del flujo.
3. Diseño de tipo Y: la ruta de flujo sigue una ruta en forma de Y, que puede proporcionar un mejor control de flujo y una caída de presión reducida en comparación con los diseños rectos.
Normas y pautas para el diseño de ruta de flujo
El estándar EN 12516 proporciona pautas para el diseño y fabricación de válvulas selladas a continuación. Cubre aspectos como la selección de materiales, las clasificaciones de presión y los requisitos de prueba. Adherirse a este estándar asegura que la válvula pueda soportar altas presiones y temperaturas mientras mantiene un sello apretado.
Este estándar especifica los requisitos de longitud estructural para las válvulas, asegurando la consistencia y la compatibilidad con otros componentes en el sistema. Ayuda a diseñar válvulas que se ajusten a la perfección en los sistemas de tuberías existentes.
El estándar EN 1092-1 describe los requisitos para las conexiones de brida, asegurando que la válvula pueda conectarse de forma segura al sistema de tuberías. El diseño adecuado de la brida es crucial para prevenir fugas y garantizar la integridad del sistema.
Este estándar proporciona pautas para la prueba e inspección de las válvulas, asegurando que cumplan con los niveles de rendimiento requeridos. Incluye pruebas de fuga, resistencia a la presión y confiabilidad operativa.
Optimización del diseño de la ruta de flujo
Diseñar una ruta de flujo simplificada puede reducir significativamente la resistencia del fluido y la caída de presión. Esto se puede lograr por:
• Minimizar los bordes afilados: transiciones suaves y bordes redondeados en la ruta de flujo reducen la turbulencia y mejoran las características del flujo.
• Optimización de la geometría del asiento de la válvula: la forma y el ángulo del asiento de la válvula se pueden optimizar para mejorar el control de flujo y reducir la caída de presión.
Elegir los materiales correctos es crucial para optimizar el diseño de la ruta de flujo. Los materiales de alto rendimiento, como el acero inoxidable y las aleaciones a base de níquel, pueden soportar altas temperaturas y presiones mientras mantienen sus propiedades mecánicas.
3. Simulación de dinámica de fluidos computacionales (CFD)
El uso de simulaciones CFD puede ayudar a analizar y optimizar el diseño de la ruta de flujo. Estas simulaciones proporcionan información sobre el comportamiento de los fluidos, lo que permite a los diseñadores identificar áreas de alta resistencia y turbulencia.
La realización de pruebas experimentales en las válvulas prototipo puede validar la efectividad del diseño de ruta de flujo optimizado. Las pruebas pueden incluir mediciones de caudal, evaluaciones de caída de presión y controles de fuga.
