Diferencias de diseño estructural entre las válvulas de bola de bronce ASME y GB/T

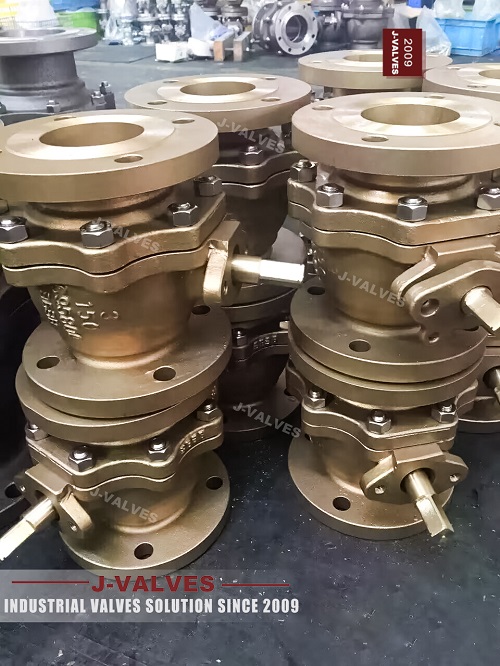

Válvulas de bola de bronce asme

Diseño y dimensiones

• Estándar: ASME B16.34 es el estándar principal para las válvulas de bola de bronce en América del Norte. Especifica requisitos detallados para el diseño, las dimensiones y el rendimiento de las válvulas de bola..

• Unidades dimensionales: ASME utiliza unidades imperiales (pulgadas) para dimensiones y clasificaciones de presión medidas en PSI (libras por pulgada cuadrada).

• Tipos de válvulas: los tipos comunes incluyen de diámetro completo y reducido válvulas de bola , con requisitos dimensionales específicos para cada tipo.

• Dimensiones cara a cara: están estandarizadas para garantizar la compatibilidad con otros componentes de la tubería. Por ejemplo, una de 2 pulgadas válvula de bola de bronce podría tener una dimensión cara a cara de 5.5 pulgadas.

Materiales

• Aleaciones de bronce: las aleaciones de bronce de uso común incluyen C87300 (bronce de aluminio) y C95500 (bronce de aluminio de níquel), elegido por su resistencia y resistencia a la corrosión.

• Pruebas de materiales: los materiales deben cumplir con las propiedades mecánicas específicas, como la resistencia a la tracción y la dureza, según lo definido por los estándares ASTM (Sociedad Americana de Pruebas y Materiales).

Válvulas de bola de bronce GB/T

Diseño y dimensiones

• Estándar: GB/T 12237 es el estándar principal para las válvulas de bola de bronce en China. Especifica requisitos detallados para el diseño, las dimensiones y el rendimiento de las válvulas de bola..

• Unidades dimensionales: GB/T utiliza unidades métricas (milímetros) para dimensiones y clasificaciones de presión medidas en la barra.

• Tipos de válvulas: se cubren los tipos de válvulas similares (anhelo completo y reducido), pero con diferentes requisitos dimensionales.

• Dimensiones cara a cara: están estandarizadas para garantizar la compatibilidad con los componentes de la tubería europeos y chinos. Por ejemplo, una DN50 (2 pulgadas) válvula de bola de bronce podría tener una dimensión cara a cara de 140 mm.

Materiales

• Aleaciones de bronce: las aleaciones de bronce de uso común incluyen Cual10fe5Mn5 (bronce de aluminio) y cunial9fe4nb2 (bronce de aluminio de níquel), elegido por su resistencia y resistencia a la corrosión.

• Pruebas de materiales: los materiales deben cumplir con propiedades mecánicas específicas, como la resistencia a la tracción y la dureza, según lo definido por los estándares EN (norma europea).
