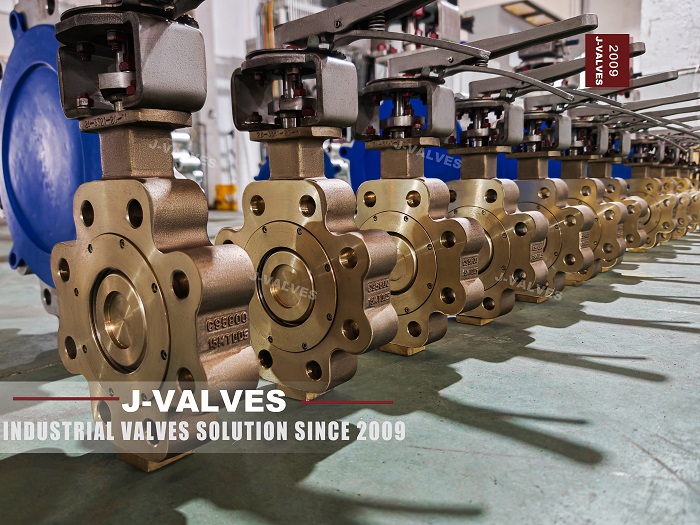

Análisis exhaustivo de J-VALVES válvulas de mariposa de bronce: características del material, selección de diámetro y escenarios de aplicación

1. Los parámetros básicos y las características del producto de J-VALVES válvulas de mariposa de bronce son los siguientes:

Parámetros básicos:

· Rango de tamaño: 2 '' - 36 '' (DN50 - DN900).

· Calificaciones de presión: 150 lb - 300LB / PN16 ~ PN40 / 10K ~ 20K.

· Materiales: incluyendo 316 CF8M/CF8/CF3M/CF3, A216 WCB, hierro fundido, acero fundido, A352 LCB/LCC/TI, etc.

· Rango de temperatura: -29ºC a 220ºC.

· Medios aplicables: agua, vapor, petróleo, gas natural, etc.

Características del producto:

· Diseño de alto rendimiento: adoptando el principio excéntrico triple, tiene un excelente rendimiento de sellado con fuga casi cero.

· Resistencia a la corrosión: es adecuado para entornos duros como el agua de mar y los medios corrosivos.

· Operación fácil: con una estructura compacta, es flexible en funcionamiento y se puede operar manual o eléctricamente.

· Rendimiento de sellado: utilizando materiales de sellado PTFE o RPTFE para garantizar una fuga cero.

· Optimización del par: al cambiar el par de conducción, el par está optimizado para reducir el desgaste y las fugas.

· Amplia aplicabilidad: es aplicable a varios sistemas de tuberías industriales, que incluyen agua, vapor, aire, productos de petróleo, etc.

2. Tabla de comparación de características del material de bronce y materiales comunes de la válvula industrial

La tabla de comparación de las características del material de bronce y los materiales comunes de la válvula industrial es la siguiente:

Resumen:

· El material de bronce tiene buena resistencia a la corrosión y resistencia a baja temperatura, y es adecuado para medios corrosivos como el agua de mar y el vapor y las condiciones de trabajo de baja temperatura.

· El material de hierro fundido tiene alta resistencia mecánica y es adecuado para aplicaciones de alta presión, pero su resistencia a la corrosión y resistencia a la temperatura son pobres.

3. Normas de selección para diámetros de válvula de mariposa y tabla de correlación de flujo/presión

Los estándares de selección para los diámetros de la válvula de mariposa y la correlación de flujo/presión son los siguientes:

Normas de selección de diámetro:

· El diámetro de la válvula de mariposa suele ser consistente con el diámetro de la tubería. Es necesario seleccionar el tamaño apropiado de la válvula de mariposa de acuerdo con el diámetro interno real de la tubería.

· La demanda de flujo es una base importante para seleccionar el diámetro de la válvula de mariposa . Es necesario calcular el flujo requerido por el sistema y seleccionar el diámetro apropiado.

· La clasificación de presión debe ser ligeramente más alta o igual a la presión de trabajo máxima del sistema para garantizar la seguridad.

· La selección de materiales debe considerar las características del medio y el entorno de trabajo.

Correlación de flujo y presión:

· El rango de flujo de las válvulas de mariposa con diferentes diámetros bajo diferencias de presión específicas se puede determinar a través de gráficos. Por ejemplo, una válvula de mariposa DN400 puede alcanzar un caudal de 14,500 m³/h bajo una diferencia de presión de 100 kPa.

· La pérdida de flujo aumenta con el aumento de la diferencia de presión. Es necesario calcular para determinar el tamaño apropiado de la válvula para cumplir con los requisitos de pérdida de presión del sistema.

· Para diferentes tipos de válvulas de mariposa (como el tipo de línea central, el tipo excéntrico), sus características de flujo son básicamente las mismas, pero la complejidad de procesamiento y el rendimiento de sellado pueden ser diferentes.

Especificaciones y parámetros típicos:

· El rango de diámetro común de las válvulas de mariposa es de DN50 a DN2600, y la clasificación de presión es de PN6 a PN16, con la presión de trabajo más alta que varía de 0.6 a 1.6 MPa.

· Bajo diferentes clasificaciones de presión, los parámetros de tamaño (como la altura, la longitud, el diámetro, etc.) de las válvulas de mariposa cambiarán. Por ejemplo, una válvula de mariposa DN50 bajo la clasificación de presión PN16 tiene una altura de 147 mm y una longitud de 43 m.

Aplicaciones especiales:

· Las válvulas de mariposa de la oblea son adecuadas para tuberías de gran diámetro y son fáciles de instalar. A menudo se usan en sistemas de medios como el agua y las aguas residuales.

· Las válvulas de mariposas eléctricas pueden ajustar el flujo a través de los actuadores y son adecuados para escenarios de control remoto.

4. Indicadores de demanda de núcleo para el rendimiento de la válvula de mariposa en diferentes escenarios de aplicación

Los indicadores de demanda básicos para el rendimiento de la válvula de mariposa en diferentes escenarios de aplicación son los siguientes:

Aplicaciones generales y de baja presión: aplicable al tratamiento de agua, sistemas HVAC y procesos industriales de baja presión, enfatizando las necesidades de fácil operación, rentabilidad y ajuste frecuente.

Escenarios de requisitos de alta temperatura, alta presión y alta sellado: como en los campos del petróleo, la ingeniería química, el gas natural, etc., es necesario seleccionar válvulas de mariposa que puedan soportar la alta temperatura y la alta presión, especialmente las válvulas de mariposa en forma de U y las triples válvulas de mariposa excéntricas, que tienen un excelente rendimiento de sellado y resistencia al desgaste.

Regulación de flujo y apertura y cierre rápido: las válvulas de mariposa de línea central y las válvulas de mariposa de alto rendimiento son adecuadas para ocasiones que requieren un control de flujo sensible, como el apagado de emergencia o la regulación del flujo; Mientras que las válvulas de mariposa excéntricas dobles y las válvulas de mariposa excéntricas triples son adecuadas para operaciones de apertura y cierre rápidos.

Medios corrosivos y condiciones de trabajo especiales: en entornos hostiles como ácidos, álcalis y productos químicos corrosivos, las válvulas de mariposa forradas (como las que tienen goma o revestimientos de plástico) pueden proporcionar un rendimiento de sellado confiable.

Aplicaciones de tuberías de gran diámetro: las válvulas de mariposa funcionan excelentemente en tuberías de gran diámetro con DN300 y superior, y son adecuadas para escenarios que requieren transmisión de gas de gran flujo, como sistemas de transmisión neumática y sistemas de ventilación.

Economía y fácil mantenimiento: para escenarios como complejos comerciales u edificios de oficinas, se favorecen las válvulas de mariposa de volumen de aire variable debido a su economía, fácil mantenimiento y tolerancia a las fluctuaciones de volumen de aire.

Aplicaciones en entornos de vacío: las válvulas de mariposa de vacío deben cumplir con los requisitos de baja pérdida de presión y control de alta precisión, y el algoritmo de control PID difuso puede mejorar su rendimiento de control de presión.

Durabilidad en condiciones de trabajo especiales: en condiciones de trabajo especiales, como las centrales nucleares, las válvulas de mariposa deben tener capacidades de sellado de alta resistencia, durabilidad y operación de bajo torque.

5. Comparación de casos de selección de válvulas de mariposa en escenarios industriales típicos

En escenarios industriales típicos, la selección de válvulas de mariposa debe considerarse de acuerdo con condiciones de trabajo específicas, características medianas, presión, temperatura, demanda de flujo y requisitos de control. Los siguientes son algunos casos de comparación de selección de válvulas de mariposa en escenarios industriales típicos:

Válvula de mariposa de oblea

· Escenarios aplicables: adecuados para ocasiones que requieren apertura y cierre rápidos, como sistemas de protección contra incendios y válvulas de cierre de emergencia. Tiene una estructura compacta y es fácil de instalar, y es adecuado para sistemas de tuberías con espacio limitado.

· Características: las válvulas de mariposa de obleas generalmente adoptan diseños de sellado suave o duro, tienen un buen rendimiento de sellado y resistencia a la corrosión, y son adecuadas para medios como agua, vapor, productos de aceite.

Válvula de mariposa de brida

· Escenarios aplicables: ampliamente utilizado en tratamiento de agua, ingeniería química, petróleo y otros campos, especialmente en ocasiones que requieren mantenimiento o reemplazo frecuentes.

· Características: las válvulas de mariposa de brida tienen un alto rendimiento de sellado y resistencia a la presión, son adecuadas para entornos de alta temperatura y alta presión, pero la instalación es relativamente complicada y requiere una conexión de brida.

Válvula de mariposa excéntrica triple

· Escenarios aplicables: adecuados para el control de medios de alta temperatura, alta presión y corrosivos, como en la industria petroquímica y grandes proyectos industriales.

· Características: las válvulas de mariposas excéntricas triples adoptan un diseño de eje excéntrico, tienen un coeficiente de fricción de bajo y una larga vida útil, y al mismo tiempo tienen un buen rendimiento de sellado y resistencia a la corrosión.

Válvula de mariposa eléctrica

· Escenarios aplicables: adecuados para escenarios industriales que requieren control remoto y operación automatizada, como sistemas de suministro de agua urbana y sistemas de control de fluidos en grandes fábricas.

· Características: las válvulas eléctricas de mariposa son fáciles de operar, tienen una velocidad de respuesta rápida y son adecuadas para la regulación del flujo y los requisitos de control precisos, pero el costo es relativamente alto.

Válvula de mariposa de sellado suave

· Escenarios aplicables: adecuados para medios corrosivos y tuberías de baja presión, como tuberías de base ácida y sistemas de descarga de aguas residuales.

· Características: las válvulas de mariposa de sellado suave adoptan materiales de sellado de goma o plástico, tienen un buen rendimiento de sellado y resistencia a la corrosión, pero la vida útil de sellado es relativamente corta y necesita ser reemplazada regularmente.

Válvula de mariposa de alto rendimiento

· Escenarios aplicables: adecuados para campos industriales de alta gama con altos requisitos para la precisión del control y la vida útil, como las centrales nucleares y los proyectos petroquímicos.

· Características: las válvulas de mariposa de alto rendimiento adoptan procesos avanzados de diseño y fabricación y tienen un excelente rendimiento de sellado y la capacidad de soportar alta temperatura y alta presión.

Válvula de mariposa neumática

· Escenarios aplicables: adecuados para sistemas de control de fluidos industriales que requieren apertura y cierre rápidos, como la transmisión de gas y la regulación de vapor.

· Características: las válvulas neumáticas de mariposa son fáciles de operar, tienen una velocidad de respuesta rápida y son adecuadas para aplicaciones en condiciones de trabajo duras.

La selección de diferentes tipos de válvulas de mariposa en escenarios industriales debe evaluarse en combinación con requisitos específicos. Por ejemplo, las válvulas de mariposa de la oblea se pueden seleccionar para ocasiones que requieran apertura y cierre rápidos; Se pueden seleccionar válvulas de mariposas excéntricas triples o válvulas de mariposa de alto rendimiento para entornos de alta temperatura y alta presión; y las válvulas eléctricas de mariposa o las válvulas neumáticas de mariposa pueden tener prioridad en escenarios con altos requisitos para el control automatizado. A través de la selección razonable, se puede mejorar la eficiencia de operación y la seguridad del sistema.
