Estas válvulas de mariposa se usan comúnmente en sistemas de fluidos industriales para regular o aislar el flujo de manera eficiente, ofreciendo alto rendimiento, confiabilidad y durabilidad. Este artículo explora sus características de diseño, materiales y aplicaciones , centrándose en la optimización para operaciones industriales.

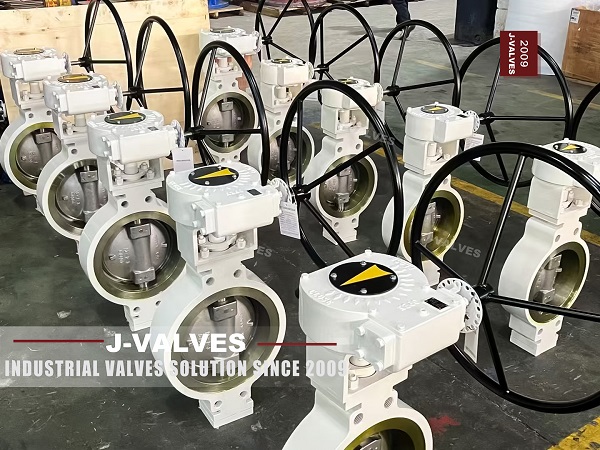

Las válvulas de mariposa en la imagen son de tipo oblea o de lengüeta , caracterizadas por un disco circular montado en un eje giratorio , que gira para abrir o cerrar el flujo. Los aspectos clave del diseño incluyen:
Actuadores de volante grandes : proporcionan un control manual preciso para aplicaciones de alto torque.
Cajas de cambios : algunas válvulas están equipadas con actuadores impulsados por engranajes, lo que permite un funcionamiento eficiente en sistemas de alta presión..
Conjunto de disco y asiento : típicamente diseñado para un cierre hermético y bajas fugas , adecuado para fluidos, gases o lodos industriales.
Opciones de conexión bridada : Permiten una fácil instalación en sistemas de tuberías sin modificaciones significativas.
Esta combinación de características garantiza un funcionamiento suave incluso en condiciones de alta presión, alto flujo o medios agresivos..
Los cuerpos de las válvulas parecen estar recubiertos o pintados para protegerlos contra la corrosión , y los componentes internos probablemente sean de acero inoxidable o C95800 (bronce de níquel-aluminio) . La elección del material es crucial para:
Resistencia a la corrosión : El acero inoxidable o C95800 garantiza la longevidad en aplicaciones químicas, salinas o de agua de mar.
Resistencia mecánica : Las aleaciones de alta resistencia evitan la deformación bajo alta presión o tensión mecánica.
Rendimiento de sellado : Los asientos de elastómero o PTFE reforzado proporcionan un cierre hermético y resistencia al desgaste.
La cuidadosa selección de materiales garantiza la confiabilidad, incluso en sistemas marinos, petroquímicos o de generación de energía..
Compactas y livianas : en comparación con las válvulas de compuerta o de globo, las válvulas de mariposa ocupan menos espacio y son más fáciles de instalar.
Bajo par operativo : el diseño reduce el esfuerzo necesario para abrir o cerrar, especialmente con actuadores de engranajes.
Alta capacidad de flujo : el diseño del disco sin obstrucciones permite un flujo máximo con una caída de presión mínima.
Aplicaciones versátiles : Adecuado para tratamiento de agua, procesamiento químico, sistemas HVAC y operaciones costa afuera.
Durabilidad y bajo mantenimiento : Los materiales resistentes a la corrosión y los diseños robustos de los actuadores extienden la vida útil y minimizan el tiempo de inactividad.
Solicitud | Motivo de uso |
|---|---|
Sistemas de refrigeración de agua de mar | El cuerpo C95800 resiste la corrosión y la bioincrustación |
Plantas de energía | Capacidad de alta presión y control de flujo preciso |
Procesamiento químico | Los asientos de PTFE o PEEK resisten la degradación química |
Plantas de tratamiento de agua | El diseño de gran diámetro permite un alto flujo con una mínima pérdida de presión. |
Al seleccionar válvulas de mariposa de gran diámetro , los ingenieros deben evaluar:
Características de flujo : Asegúrese de que el diseño del disco no induzca turbulencia o cavitación.
Límites de presión y temperatura : Haga coincidir la selección del material y del asiento con las condiciones operativas.
Tipo de actuación : Los volantes manuales son adecuados para operaciones de baja frecuencia; Las cajas de cambios o los actuadores eléctricos son ideales para aplicaciones automatizadas o de alto par.
Accesibilidad para el mantenimiento : Los diseños con bridas o con orejetas permiten una fácil extracción para inspección o reemplazo del asiento.
Las válvulas de mariposa industriales representan soluciones de ingeniería modernas para el control de fluidos de alto rendimiento. Con materiales robustos, actuadores precisos y mecanismos de sellado eficientes , estas válvulas ofrecen un rendimiento duradero en entornos desafiantes . Ya sea en aplicaciones marinas, químicas o de generación de energía , seleccionar el tamaño de válvula, el material y el tipo de actuador correctos es fundamental para la eficiencia operativa, la seguridad y la reducción de los costos de mantenimiento.
