En los sistemas de control de fluidos, mantener un flujo constante y confiable de líquidos y gases es esencial para la seguridad y eficiencia de todo el sistema. Un componente crucial que juega un papel importante en el control de la dirección del flujo es la válvula de retención . Las válvulas de retención, también conocidas como válvulas de retención , permiten que el fluido fluya en una sola dirección y evitan el reflujo, lo que puede provocar ineficiencias, daños o incluso fallas en el sistema.
Una válvula de retención es un tipo de válvula que evita automáticamente el flujo inverso en una tubería. Está diseñado para permitir que el fluido fluya en una sola dirección, generalmente permitiendo el flujo en la dirección de avance mientras se cierra herméticamente para evitar el reflujo cuando el flujo se detiene o se invierte. Estas válvulas se utilizan en una amplia gama de aplicaciones donde controlar la dirección del flujo es esencial, como en sistemas de tratamiento de agua, oleoductos y gasoductos, procesamiento químico y sistemas HVAC.
La función principal de una válvula de retención es proteger bombas, compresores y otros componentes críticos del sistema contra daños causados por el reflujo, lo que puede provocar aumentos repentinos de presión, contaminación del sistema o daños por flujo inverso.
Existen varios tipos de válvulas de retención, cada una con sus propias ventajas según la aplicación, los requisitos del sistema y las características del fluido. Los tipos más comunes de válvulas de retención incluyen:

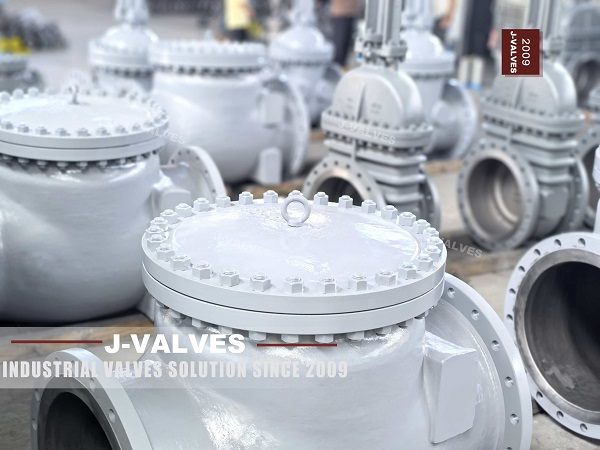

Las válvulas de retención de oscilación son el tipo de válvula de retención más utilizado. Tienen un disco articulado que se abre cuando el fluido fluye en la dirección correcta y se cierra cuando el flujo se detiene o se invierte.
Aplicaciones : Ideal para tuberías de gran tamaño y sistemas con caudales bajos a moderados.
Ventajas : Diseño simple, rentable y confiable.
Desventajas : Las válvulas de retención de giro pueden tardar más en cerrarse, lo que genera la posibilidad de que se produzca un golpe de ariete (un aumento de presión causado por el cierre rápido de la válvula).
Las válvulas de retención con resorte utilizan un mecanismo cargado por resorte para mantener la válvula cerrada hasta que la presión del fluido entrante supera la resistencia del resorte. Una vez que la presión es suficiente, la válvula se abre para permitir el flujo de fluido.
Aplicaciones : Se utiliza en sistemas con tamaños de tubería más pequeños, velocidades de flujo más altas y aplicaciones donde es necesario un cierre más rápido.
Ventajas : Tiempo de respuesta rápido y riesgo reducido de golpe de ariete.
Desventajas : Puede requerir más mantenimiento debido al mecanismo de resorte.
Las válvulas de retención de bola cuentan con una bola que se asienta sobre un asiento para bloquear el reflujo cuando se detiene el flujo de fluido. La bola se aleja del asiento cuando la dirección del flujo es correcta, permitiendo el paso del fluido.
Aplicaciones : comúnmente utilizado en sistemas de baja presión, sistemas de combustible y aplicaciones donde el espacio es una preocupación.
Ventajas : Diseño simple y compacto con tiempos de respuesta rápidos.
Desventajas : Capacidad de flujo limitada y puede ser propenso a obstruirse en sistemas con partículas.
Las válvulas de retención de elevación utilizan un disco o pistón que se levanta del asiento para permitir el flujo en la dirección correcta. Están diseñados para cerrarse automáticamente cuando el flujo se invierte, dependiendo de la gravedad y la presión del flujo inverso para cerrar la válvula.
Aplicaciones : Ideal para sistemas de tuberías horizontales con aplicaciones de alto flujo, como HVAC o tratamiento de agua.
Ventajas : Diseño compacto, rendimiento eficiente y fácil de instalar.
Desventajas : Puede sufrir fugas si la válvula no está asentada correctamente.
La válvula de retención de disco basculante cuenta con un disco articulado que se inclina para permitir el flujo en una dirección. Cuando el flujo se invierte, el disco se inclina hacia atrás para sellar la apertura de la válvula.
Aplicaciones : Común en sistemas grandes de alto flujo, incluidos sistemas de distribución de agua y vapor.
Ventajas : Eficiente para grandes volúmenes de flujo y sistemas de alta presión.
Desventajas : Diseño más complejo y más caro en comparación con otros tipos de válvulas de retención.
Al seleccionar una válvula de retención para su sistema de control de fluidos, se deben considerar varios factores para garantizar que la válvula funcione de manera efectiva y proporcione confiabilidad a largo plazo. Estos factores incluyen:
La dirección y la velocidad del flujo de fluido son cruciales al seleccionar una válvula de retención. Los diferentes tipos de válvulas de retención se adaptan a diferentes características de flujo y la válvula debe coincidir con el caudal del sistema para evitar el reflujo de manera eficiente.
Caudal : Las válvulas de retención deben dimensionarse de acuerdo con el caudal esperado para garantizar que puedan abrirse y cerrarse suavemente sin causar una pérdida excesiva de presión.
Dirección del flujo : asegúrese de que la válvula de retención esté instalada en la dirección correcta, ya que el flujo inverso impedirá que la válvula funcione correctamente.
Las válvulas de retención deben elegirse teniendo en cuenta la presión nominal del sistema. La válvula debe ser capaz de soportar la presión operativa máxima del sistema, incluidos posibles picos o picos de presión.
Clase de presión : Verifique la clase de presión de la válvula (ANSI 150, ANSI 300, etc.) para asegurarse de que coincida con las condiciones de presión del sistema.
El tipo de fluido que se controla (agua, petróleo, gas, productos químicos, etc.) afecta significativamente la elección de la válvula de retención. Se deben considerar propiedades como la viscosidad, la temperatura y el potencial de partículas sólidas.
Fluidos Corrosivo : Si el fluido es corrosivo, es fundamental seleccionar una válvula fabricada con materiales como acero inoxidable o aleaciones diseñadas para resistir la corrosión.
Partículas en el fluido : para fluidos con partículas suspendidas, es posible que se requiera una válvula de retención de bola o una válvula de retención de oscilación con un diseño robusto para evitar obstrucciones.
La ubicación de instalación y el espacio disponible para la válvula de retención son consideraciones importantes. Algunos tipos de válvulas de retención, como las válvulas de retención de bola y las válvulas de retención con resorte , son más compactas y adecuadas para instalaciones con espacio limitado.
Instalación vertical versus horizontal : algunas válvulas de retención, como las válvulas de retención de elevación , funcionan mejor cuando se instalan verticalmente, mientras que otras se pueden instalar en cualquier orientación.
El tamaño de la válvula de retención debe coincidir con el tamaño de la tubería para garantizar un funcionamiento suave sin resistencia excesiva ni pérdida de presión. La válvula debe tener el mismo tamaño nominal que el diámetro de la tubería para mantener la eficiencia del flujo del sistema.
Dimensionamiento : el dimensionamiento adecuado es esencial para evitar problemas como cavitación, desgaste excesivo o sellado incorrecto. Utilice las pautas del fabricante o tablas de ingeniería para asegurarse de que la válvula tenga el tamaño adecuado.
El material del cuerpo de la válvula de retención y los componentes internos debe ser compatible con el fluido y las condiciones ambientales.
Materiales comunes : acero inoxidable, hierro fundido, latón y plástico se utilizan comúnmente para los cuerpos de las válvulas de retención. Elija materiales en función de factores como la resistencia a la corrosión, , la tolerancia a la temperatura y la resistencia..
Elegir la válvula de retención adecuada para su sistema de control de fluidos es esencial para garantizar un funcionamiento suave y confiable y evitar daños al sistema debido al reflujo. Al comprender los diferentes tipos de válvulas de retención disponibles y considerar factores como la dirección del flujo, , la presión nominal , , las propiedades del fluido y la compatibilidad de tamaño , podrá seleccionar la válvula más adecuada para su aplicación.
