Las válvulas de retención de placa doble son componentes críticos en los sistemas industriales de alta presión , ya que brindan una prevención confiable del contraflujo al tiempo que minimizan la pérdida de presión y mantienen la eficiencia del sistema. Cuando se construyen con aleación de cobre C95800 , estas válvulas combinan resistencia a la corrosión, resistencia mecánica y longevidad , lo que las hace ideales para aplicaciones exigentes como plantas petroquímicas, tuberías marinas y sistemas de agua a alta presión..
C95800, una aleación de cobre, berilio y níquel , ofrece propiedades excepcionales para válvulas industriales:
Resistencia a la corrosión en agua de mar, salmuera y fluidos químicos suaves.
Alta resistencia mecánica , adecuado para aplicaciones ANSI Clase 150–300 .
La resistencia al desgaste garantiza que las placas dobles mantengan la integridad del sellado bajo operación repetida.
Estabilidad térmica , permitiendo el funcionamiento en condiciones de temperatura moderada a alta.
El uso de C95800 para válvulas de retención de placa doble garantiza una larga vida útil y un mantenimiento mínimo , incluso en entornos agresivos.

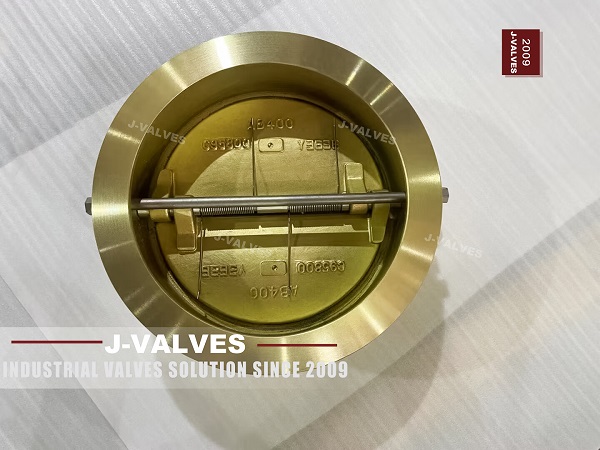

El diseño de placa dual consta de dos placas accionadas por resorte montadas en una bisagra central.
Las placas se abren con el flujo hacia adelante y se cierran rápidamente cuando el flujo se invierte, evitando el reflujo.
Compactas y livianas en comparación con las válvulas de retención oscilantes tradicionales, lo que reduce el espacio y el peso de instalación.
La aleación C95800 proporciona suficiente resistencia para manejar sistemas de fluidos a alta presión sin deformarse.
El mecanismo de resorte garantiza un cierre rápido incluso con un flujo inverso bajo, evitando golpes de ariete.
Las configuraciones con bridas o tipo oblea permiten una fácil integración en los sistemas de tuberías existentes.
| Característica | Beneficio |
Diseño de placa doble | Cierre rápido, reducción del golpe de ariete y del reflujo |
Material C95800 | Resistencia a la corrosión, larga vida útil |
Cuerpo compacto tipo oblea/brida | Ahorra espacio, instalación más ligera |
Placas con resorte | Sellado fiable bajo presiones altas y fluctuantes |
Caída de presión mínima | Mantiene la eficiencia del sistema y reduce la energía de bombeo. |
Asegúrese de que la clasificación de la válvula coincida con la presión del sistema (p. ej., ANSI Clase 150–300).
Verifique que la velocidad del flujo no exceda los límites de diseño para evitar el desgaste excesivo de la placa..
Utilice materiales compatibles con los fluidos de proceso para evitar la corrosión o erosión con el tiempo.
Considere la tensión del resorte y el diseño de la bisagra para un cierre rápido de la placa sin ruido ni vibración.
Orientación: Instale las válvulas en una configuración horizontal o vertical según las instrucciones del fabricante para garantizar el funcionamiento óptimo de la placa.
Dirección del flujo: Siga la marca de la flecha; Una instalación incorrecta compromete el sellado.
Inspección periódica: revise las placas, los resortes y el cuerpo en busca de desgaste, corrosión o fugas.
Limpieza: Retire los residuos para evitar que las placas se atasquen, especialmente en servicios de agua y productos químicos.
Verificación del material: Confirme que los componentes de aleación C95800 mantengan su integridad bajo temperatura y presión de funcionamiento.
Sistemas Marinos: Toma de agua de mar, líneas de lastre, circuitos de refrigeración.
Plantas Químicas y Petroquímicas: Tuberías de alta presión, sistemas de fluidos corrosivos.
Generación de Energía: Sistemas de agua de alimentación de calderas y agua de refrigeración.
Sistemas de Agua Industrial: Redes de filtración y distribución de alta presión.
Las válvulas de retención de placa doble C95800 son ideales para aplicaciones industriales de alta presión que requieren un diseño compacto, resistencia a la corrosión y prevención confiable de contraflujo . Los ingenieros deben centrarse en la selección correcta de materiales, la instalación adecuada y el mantenimiento regular para garantizar la confiabilidad del sistema a largo plazo. Al optimizar la presión nominal, las características de flujo y el diseño de la placa , estas válvulas brindan un funcionamiento eficiente, seguro y de bajo mantenimiento en entornos exigentes.
