En los sistemas de tuberías industriales modernos, las válvulas de retención desempeñan un papel fundamental a la hora de prevenir el flujo inverso y proteger bombas, compresores y otros equipos sensibles a la presión. Entre varios diseños de válvulas de retención, la válvula de retención de placa doble tipo orejeta se ha convertido en la solución preferida para aplicaciones que requieren una estructura compacta, un rendimiento de sellado confiable y un control de flujo eficiente.
La válvula de retención de placa doble tipo lengüeta , también conocida como válvula de retención de placa doble tipo oblea con conexión de lengüeta , combina una construcción liviana con capacidad de alta presión. En comparación con las válvulas de retención oscilantes tradicionales, este diseño proporciona una respuesta más rápida, una menor pérdida de presión y una mayor flexibilidad de instalación, lo que lo hace ampliamente utilizado en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua y marina.

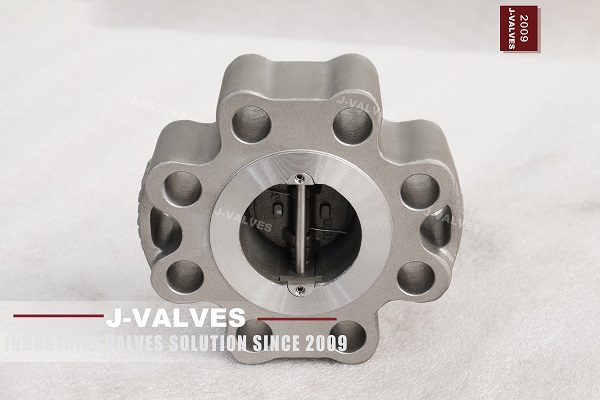

Una válvula de retención de placa doble tipo orejeta utiliza dos placas semicirculares montadas en un pasador de bisagra central. Durante el flujo directo normal, la presión del fluido empuja las dos placas para abrirlas, permitiendo que el medio pase a través de ellas con una resistencia mínima.
Cuando la velocidad del flujo disminuye o se produce un flujo inverso, las placas asistidas por resorte regresan rápidamente a la posición cerrada, evitando el reflujo y protegiendo el equipo aguas arriba.
El principal proceso operativo incluye:
Condición de flujo directo: la presión del fluido supera la fuerza del resorte y abre las placas.
Condición de reducción de flujo: Las placas comienzan a regresar hacia la posición de sellado.
Condición de flujo inverso: Las placas dobles se cierran completamente para evitar el reflujo.
Este mecanismo de cierre rápido reduce significativamente los efectos del golpe de ariete y mejora la estabilidad del sistema.
La estructura de doble placa reduce la distancia de recorrido requerida para abrir y cerrar la válvula. En comparación con las válvulas de retención oscilantes de disco único, las dos placas independientes requieren menos movimiento, lo que permite:
Respuesta de cierre más rápida
Impacto reducido del flujo inverso
Menor estrés mecánico en los sistemas de tuberías.
Fiabilidad operativa mejorada
Esta característica es especialmente importante en sistemas de fluidos de alta velocidad donde pueden ocurrir cambios rápidos de presión.
El diseño de oblea permite instalar la válvula entre bridas de tubería, lo que reduce las dimensiones y el peso total.
Las ventajas clave incluyen:
Dimensión presencial corta
Requisito de espacio de instalación reducido
Menor costo de transporte
Mantenimiento más sencillo en comparación con diseños de válvulas más grandes
Para proyectos con espacio de instalación limitado, el diseño compacto proporciona importantes ventajas de ingeniería.
La configuración tipo orejeta proporciona pernos independientes entre las bridas de la válvula y de la tubería. A diferencia de los diseños de oblea estándar, las válvulas de retención de orejeta permiten un mantenimiento más sencillo de las tuberías y un mejor control de la instalación.
Los beneficios incluyen:
Adecuado para aplicaciones de final de línea en determinadas configuraciones
Alineación mejorada durante la instalación.
Tensión de brida reducida
Cómodo reemplazo de válvula
El diseño de orejeta se selecciona comúnmente para sistemas industriales que requieren una conexión mecánica estable.
La selección del material afecta directamente la vida útil y la confiabilidad de las válvulas de retención de placa doble.
Los materiales comunes incluyen:
Los aceros inoxidables CF8M y CF3M se utilizan ampliamente debido a su excelente resistencia a la corrosión.
Ventajas:
Buena resistencia contra medios que contienen cloruros.
Adecuado para entornos químicos y marinos.
Excelentes propiedades mecánicas
Larga vida útil en condiciones duras
Para aplicaciones que involucran agua de mar, fluidos químicos o medios corrosivos, la construcción de acero inoxidable proporciona un rendimiento confiable.
Los cuerpos de acero al carbono se seleccionan comúnmente para:
Tuberías de petróleo y gas
Aplicaciones industriales generales
Sistemas de fluidos de alta presión
Proporcionan:
Alta resistencia
Eficiencia de costos
Buena capacidad de soportar presión
Para condiciones operativas extremas, se pueden seleccionar materiales de aleación para mejorar:
Resistencia a altas temperaturas
Resistencia a la corrosión
Resistencia al desgaste
La selección adecuada del material garantiza la compatibilidad entre la válvula y el medio operativo.
El sistema de sellado es uno de los aspectos de diseño más importantes de una válvula de retención de doble placa..
Las estructuras de sellado avanzadas suelen incluir:
Superficies de sellado mecanizadas con precisión
Materiales de asiento elásticos
Opciones de sellado metal con metal
Alineación de placas optimizada
Durante el funcionamiento, la fuerza del resorte ayuda a las placas a mantener un contacto estable con la superficie del asiento, mejorando la confiabilidad del sellado en condiciones de baja presión.
Para aplicaciones industriales críticas, un diseño de sellado adecuado ayuda a minimizar:
Fuga inversa
Pérdida de presión del sistema
Requisitos de mantenimiento inesperados
El canal de flujo interno de una válvula de retención de placa doble está diseñado para reducir la turbulencia y la pérdida de presión.
En comparación con los diseños de válvulas de retención convencionales, las ventajas incluyen:
Menor resistencia al flujo
Coeficiente de flujo mejorado
Consumo energético reducido
Mejor eficiencia del sistema
La estructura interna aerodinámica permite que la válvula maneje altos caudales mientras mantiene un funcionamiento estable.
Debido a su estructura compacta y rendimiento confiable, las válvulas de retención de placa doble tipo orejeta se aplican ampliamente en:
Utilizado en:
Sistemas de transporte por tuberías.
Líneas de descarga de bombas
Instalaciones de procesamiento
Protegen el equipo de la presión inversa y mantienen el funcionamiento estable de la tubería.
Adecuado para:
Manejo de fluidos corrosivos
Tuberías de proceso
Sistemas de transferencia de químicos
Las versiones de acero inoxidable proporcionan una mayor resistencia a la corrosión.
Para entornos marinos, se suelen seleccionar materiales como el acero inoxidable CF8M debido a su resistencia a la corrosión del agua de mar.
Las aplicaciones típicas incluyen:
Sistemas de agua de refrigeración
Sistemas de lastre
Plataformas marinas
Utilizado en:
Circuitos de refrigeración
Sistemas de agua de alimentación
Sistemas de tuberías auxiliares
El rendimiento de cierre rápido ayuda a proteger las bombas y los equipos críticos.
J-VALVES se enfoca en brindar soluciones de válvulas industriales con estricto control de calidad y optimización de ingeniería.
Las ventajas de fabricación incluyen:
Los procesos de mecanizado avanzados garantizan:
Superficies de sellado precisas
Alineación adecuada de la placa
Par de funcionamiento estable
Los procedimientos de trazabilidad e inspección de materiales ayudan a garantizar:
Rendimiento mecánico confiable
Calidad constante del producto
Fiabilidad del servicio a largo plazo
Cada válvula se puede verificar mediante procedimientos de inspección que incluyen:
Prueba de presión de la carcasa
Prueba de fugas del asiento
Inspección dimensional
Verificación funcional
Estos procesos ayudan a garantizar el cumplimiento de los requisitos industriales.
La válvula de retención de placa doble tipo orejeta proporciona una solución eficiente para sistemas de tuberías industriales modernos que requieren un diseño compacto, un rendimiento de cierre rápido y un control de flujo confiable.
Con ventajas que incluyen una construcción liviana, baja caída de presión, excelente capacidad de sellado e instalación flexible, se ha convertido en un componente importante en las industrias de petróleo y gas, química, marina y energética.
Para aplicaciones exigentes, seleccionar el material, la clase de presión, el diseño de sellado y la calidad de fabricación correctos es esencial para lograr confiabilidad operativa a largo plazo.
J-VALVES continúa optimizando las soluciones de válvulas de retención industriales , proporcionando válvulas de retención de placa doble tipo orejeta de alto rendimiento diseñadas para entornos operativos desafiantes y aplicaciones de ingeniería globales.
