Comprensión de las válvulas de retención: una guía completa

Las válvulas de retención son componentes esenciales en los sistemas de fluidos, asegurando el flujo unidireccional de fluidos y evitando el reflujo. Su diseño y funcionamiento son fundamentales para mantener la eficiencia y la seguridad de los sistemas industriales, especialmente en aplicaciones de alta presión como las de las industrias de petróleo, gas y generación de energía.

1. ¿Qué es una válvula de retención?

Una válvula de retención es un tipo de válvula que permite que el fluido fluya en una sola dirección. Previene automáticamente el flujo inverso de líquidos o gases, evitando así daños al equipo, manteniendo la presión y asegurando la continuidad operativa. Las válvulas de retención son cruciales para los sistemas que dependen de un flujo constante en una dirección y son particularmente efectivas para prevenir el reflujo, que puede causar fallas o contaminación del equipo.

La principal ventaja de utilizar una válvula de retención es que funciona automáticamente, lo que significa que no requiere energía externa ni intervención manual para realizar su función.

2. ¿Cómo funciona una válvula de retención de elevación?

Uno de los tipos de válvulas de retención más comúnmente utilizados es la válvula de retención de elevación . Esta válvula funciona mediante el uso de un disco o asiento que se levanta de su asiento cuando hay flujo en la dirección correcta. Cuando el flujo de fluido se detiene o se invierte, la válvula se cierra automáticamente, asegurando que no haya reflujo.

• Dirección del flujo : la válvula solo permite que el fluido pase en la dirección prevista. A medida que aumenta el flujo, el disco o asiento se levanta del asiento de la válvula, permitiendo que el fluido pase.

• Mecanismo de cierre : Cuando el flujo disminuye o se invierte, el disco o asiento vuelve a su lugar, sellando la válvula y evitando cualquier flujo inverso.

La principal ventaja de las válvulas de retención de elevación es su diseño simple, lo que las hace fáciles de mantener y altamente confiables para evitar el flujo inverso en las tuberías.

3. Características clave de las válvulas de retención de elevación

• Diseño compacto y simple : la válvula de retención de elevación está diseñada con piezas móviles mínimas, lo que facilita su operación y mantenimiento. Esta simplicidad garantiza confiabilidad incluso en condiciones operativas adversas.

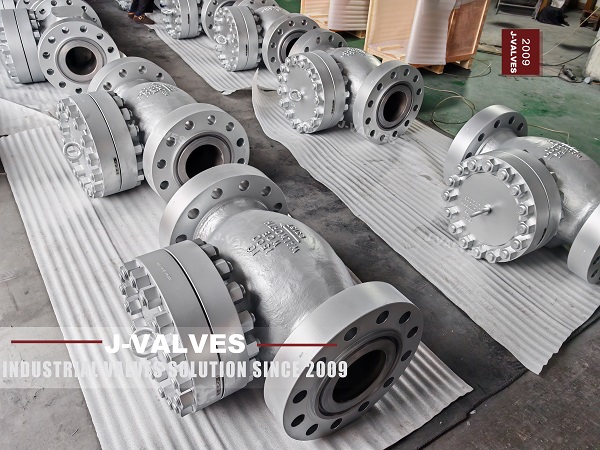

• Clasificación de presión : Estas válvulas están disponibles en una amplia gama de clasificaciones de presión, como 1500 LB (libra por pulgada cuadrada) en su imagen, lo que indica su capacidad para soportar alta presión. Esto es esencial en industrias como las del petróleo y el gas, donde la presión de los oleoductos puede ser significativa.

• Versatilidad : Las válvulas de retención de elevación se pueden utilizar en diversas industrias, desde tratamiento de agua y aguas residuales hasta oleoductos y gasoductos de alta presión.

• Durabilidad : Los materiales utilizados en las válvulas de retención de elevación, como el acero al carbono (A105), garantizan que sean lo suficientemente resistentes para soportar presiones y temperaturas extremas.

4. Ventajas de utilizar válvulas de retención de elevación

• Prevención del reflujo : La función principal de las válvulas de retención de elevación es evitar el reflujo, que puede causar daños al equipo, contaminación del sistema y reducción de la eficiencia del sistema. Estas válvulas aseguran que el fluido o gas solo fluya en la dirección deseada, protegiendo la integridad de todo el sistema de tuberías.

• Solución rentable : las válvulas de retención de elevación tienen un diseño relativamente simple, lo que las hace asequibles y fáciles de instalar. Su bajo coste de mantenimiento los convierte en una solución rentable a largo plazo.

• Confiabilidad y seguridad : estas válvulas brindan un rendimiento confiable sin necesidad de intervención manual o fuentes de energía externas. Reaccionan automáticamente a los cambios en la dirección del flujo, asegurando un funcionamiento continuo e ininterrumpido del sistema.

• Mantenimiento reducido : El diseño simple y duradero de las válvulas de retención de elevación reduce la necesidad de mantenimiento frecuente, lo que permite intervalos más largos entre inspecciones y reemplazos.

5. Aplicaciones de las válvulas de retención de elevación

Las válvulas de retención de elevación se utilizan ampliamente en industrias donde es necesario controlar el flujo de fluido o gas en una sola dirección. Algunas de sus aplicaciones más comunes incluyen:

• Industria del petróleo y el gas : las válvulas de retención de elevación son esenciales en oleoductos y gasoductos, donde las altas presiones y caudales son comunes. Ayudan a mantener la eficiencia del sistema al prevenir el reflujo, que puede dañar equipos sensibles o afectar el flujo de fluido.

• Sistemas de agua y aguas residuales : en plantas de tratamiento de agua y sistemas de aguas residuales, las válvulas de retención de elevación se utilizan para garantizar que el agua o los desechos fluyan en la dirección correcta, evitando la contaminación o la inversión del flujo.

• Procesamiento de productos químicos : las válvulas de retención de elevación se usan comúnmente en tuberías de productos químicos para garantizar que los productos químicos fluyan en una dirección, evitando reacciones que podrían ocurrir si el flujo se invierte.

• Generación de energía : en las plantas de energía, las válvulas de retención de elevación se utilizan en sistemas de vapor y agua para evitar el reflujo, lo que garantiza que la presión y la temperatura del fluido estén controladas y que el equipo esté protegido contra daños.

6. Selección de la válvula de retención de elevación adecuada

Al seleccionar una válvula de retención de elevación para su sistema, se deben considerar varios factores para garantizar un rendimiento y una longevidad óptimos:

• Compatibilidad del material : Asegúrese de que el material de la válvula sea compatible con el fluido que se transporta. Por ejemplo, para aplicaciones de alta temperatura y alta presión, se podrían preferir materiales como el acero al carbono A105 u otras aleaciones por su resistencia al desgaste.

• Tamaño y presión nominal : seleccione una válvula con el tamaño y presión nominal adecuados para la tubería. Por ejemplo, las válvulas con capacidad para 1500 LB son ideales para aplicaciones de alta presión.

• Condiciones de flujo : La válvula debe tener el tamaño adecuado para manejar los caudales esperados y las variaciones de presión en el sistema.

• Requisitos de mantenimiento : Elija una válvula con fácil acceso para mantenimiento e inspección para reducir el tiempo de inactividad y los costos operativos.

7. Conclusión

Las válvulas de retención de elevación son indispensables para mantener la integridad y eficiencia de los sistemas de fluidos y gases en diversas industrias. Al garantizar un flujo unidireccional, evitan el reflujo, protegen el equipo y garantizan un funcionamiento seguro. Con un diseño robusto, bajas necesidades de mantenimiento y alta confiabilidad, estas válvulas son una solución rentable para tuberías industriales. Comprender su principio de funcionamiento, ventajas y aplicaciones le ayudará a tomar decisiones informadas a la hora de elegir la válvula adecuada para su sistema.
