Comprender la clasificación de las válvulas de retención

Las válvulas de retención son componentes esenciales en los sistemas de fluidos, diseñadas para permitir el flujo en una dirección y al mismo tiempo evitar el reflujo . Protegen bombas, compresores y otros equipos de daños causados ​​por el flujo inverso. Comprender la clasificación de las válvulas de retención es fundamental para que los ingenieros y diseñadores de sistemas seleccionen la válvula adecuada para condiciones operativas, tipos de fluidos y rangos de presión específicos.

1. Principio de funcionamiento básico

Las válvulas de retención funcionan automáticamente según el flujo de fluido:

• Cuando el fluido fluye hacia adelante , la válvula se abre, permitiendo un flujo sin restricciones.

• Cuando el fluido intenta revertirse , la válvula se cierra, evitando el reflujo.

El mecanismo se basa en componentes internos como un disco, un giro o un pistón , y el diseño determina la clasificación y las características de rendimiento de la válvula.

2. Clasificación por Estructura

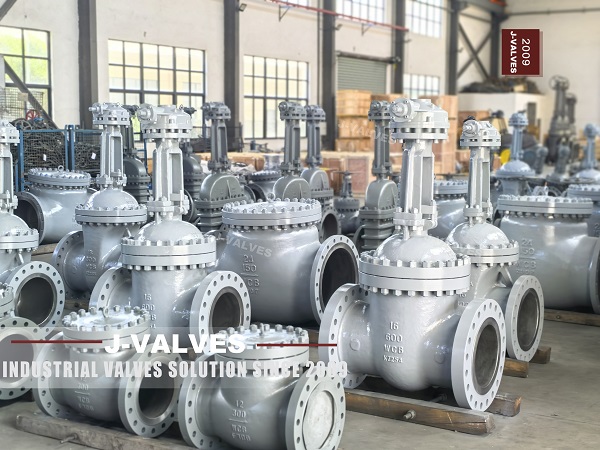

2.1 Válvulas de retención oscilantes

• Diseño : El disco está montado sobre una bisagra o pivote , lo que le permite abrirse con el flujo hacia adelante y cerrarse cuando el flujo se invierte.

• Aplicaciones: Sistemas de baja a media presión, tuberías de agua, HVAC y líneas de vapor..

• Ventajas : Diseño sencillo, bajo coste y apto para instalación horizontal o vertical.

• Limitaciones: Es posible que se requiera un tamaño mayor para flujos elevados; un cierre más lento puede provocar golpes de ariete.

2.2 Válvulas de retención de elevación

• Diseño : El disco o pistón se mueve linealmente a lo largo del eje del flujo , levantándose del asiento cuando el flujo avanza.

• Aplicaciones: Tuberías de alta presión, sistemas de vapor y petróleo.

• Ventajas: Puede soportar altas presiones y velocidades ; apagado preciso.

• Limitaciones: Requiere instalación vertical para cierre asistido por gravedad en algunos casos.

2.3 Válvulas de retención de bola

• Diseño: Una bola dentro de una jaula o asiento se mueve con el flujo, sellándose contra el flujo inverso.

• Aplicaciones: Sistemas de combustible, procesamiento químico y tuberías de baja a media presión.

• Ventajas: Diseño compacto, resistente a obstrucciones en fluidos cargados de partículas.

• Limitaciones: Limitado para tuberías de gran diámetro.

2.4 Válvulas de retención de diafragma

• Diseño: El diafragma flexible actúa como elemento de sellado, moviéndose para permitir el flujo hacia adelante y sellando cuando el flujo se invierte.

• Aplicaciones: Sistemas de fluidos sanitarios, químicos y corrosivos.

• Ventajas: Simple, liviano, resistente a la corrosión y bueno para aplicaciones de baja presión.

• Limitaciones: No apto para fluidos de alta temperatura o alta presión.

2.5 Válvulas de retención de placa doble o tipo wafer

• Diseño: Dos placas con resorte giran sobre una bisagra central, lo que proporciona un cierre rápido.

• Aplicaciones: Petróleo y gas, tratamiento de agua y tuberías de alto flujo.

• Ventajas: Compacto, liviano, baja caída de presión y respuesta rápida para evitar golpes de ariete.

• Limitaciones: No es ideal para fluidos con un contenido de residuos extremadamente alto sin filtración adicional.

3. Clasificación por Material

• Válvulas de retención de acero al carbono: rentables, adecuadas para fluidos con presión y temperatura moderadas.

• Válvulas de retención de acero inoxidable: resistentes a la corrosión, adecuadas para sistemas químicos, alimentarios y petroleros.

• Acero aleado y materiales de alto rendimiento: Diseñado para altas temperaturas, alta presión y fluidos agresivos.

4. Criterios clave de selección

Al seleccionar una válvula de retención , considere:

1. Caudal y presión: determina el tipo y tamaño de válvula adecuado.

2. Tipo de fluido: Los fluidos corrosivos, viscosos o cargados de partículas pueden requerir materiales o diseños estructurales específicos.

3. Orientación de instalación: Las válvulas de oscilación, elevación y de doble placa pueden tener posiciones de instalación preferidas.

4. Tiempo de respuesta: Las válvulas de cierre rápido evitan el golpe de ariete en tuberías sensibles.

5. Requisitos de mantenimiento: Algunos diseños permiten una inspección y sustitución más sencilla de los componentes internos.

5. Aplicaciones

Las válvulas de retención se utilizan en una amplia gama de industrias:

• Plantas de Tratamiento de Agua: Previenen el flujo inverso en bombas y sistemas de filtración.

• Oleoductos y gasoductos: proteja los compresores y los equipos posteriores del reflujo.

• Procesamiento químico: Mantenga el flujo unidireccional para fluidos corrosivos o peligrosos.

• Sistemas HVAC: evitan la circulación inversa en circuitos de agua fría o caliente.

6. Conclusión

Comprender la clasificación de las válvulas de retención por estructura, material y características operativas es esencial para diseñar sistemas de fluidos confiables y eficientes. La selección de la adecuada válvula de retención garantiza:

• Protección del sistema contra daños por reflujo.

• Eficiencia de flujo optimizada y caída de presión reducida.

• Fiabilidad a largo plazo y menores costes de mantenimiento.

La selección adecuada de la válvula basada en el caudal, la presión, el tipo de fluido y la orientación de la instalación garantiza un funcionamiento seguro y eficiente en diversas aplicaciones industriales.
