Válvulas de bola montadas en muñón criogénicas/de alta temperatura

En condiciones de trabajo extremas, como gas natural licuado (GNL), ingeniería química criogénica, refinación y procesamiento químico a alta temperatura y transmisión de energía, las válvulas no solo son componentes de control de fluidos, sino también nodos clave que garantizan la seguridad del sistema y un funcionamiento estable a largo plazo. Las válvulas de bola montadas en muñón criogénicas/de alta temperatura han surgido como una solución madura ampliamente adoptada en escenarios de alta demanda.

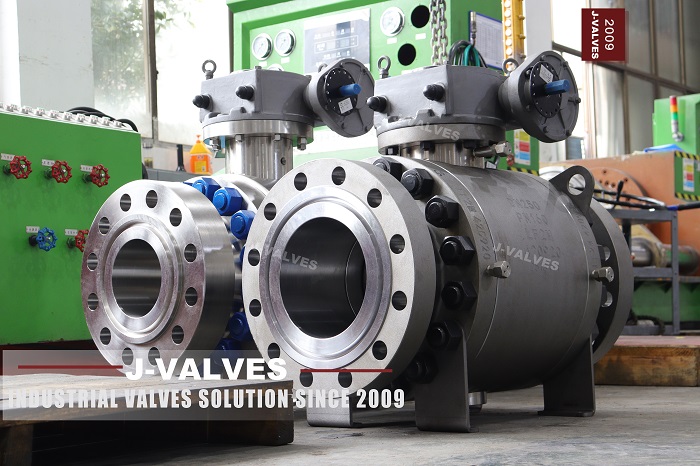

En combinación con la estructura de las válvulas de bola montadas en muñón de grado industrial que se muestran en las fotografías, este artículo analiza sus ventajas técnicas en condiciones de temperatura extrema desde múltiples dimensiones, incluidos principios de diseño, selección de materiales, tecnología de sellado y valor de aplicación.

I. ¿Por qué la estructura montada sobre muñón es indispensable para condiciones de temperatura extremas?

A diferencia de las válvulas de bola flotante, , las válvulas de bola montadas en muñón sostienen la bola a través de muñones superiores e inferiores, manteniendo la bola en una posición estable incluso en condiciones de alta presión, alta temperatura o temperatura ultrabaja:

• La presión de la tubería no causa directamente el desplazamiento de la bola.

• Los asientos de válvula solo realizan la función de sellado, lo que reduce el desgaste.

• Par de operación más bajo, ideal para actuadores eléctricos o neumáticos

En condiciones criogénicas (p. ej., -196 ℃ para GNL) o de alta temperatura (>400 ℃), los materiales exhiben una expansión y contracción térmica significativa. La estabilidad estructural se convierte en un factor decisivo para la vida útil de la válvula, donde la estructura montada en muñón tiene ventajas inherentes.

II. Diferencias principales de diseño entre condiciones criogénicas y de alta temperatura

1. Puntos técnicos clave de las válvulas de bola criogénicas montadas sobre muñón

En ambientes de medio criogénico, las válvulas deben enfocarse a resolver los siguientes problemas:

• Dureza de los materiales a baja temperatura: el acero inoxidable (p. ej., ASTM A351 CF8M / CF3M) se selecciona comúnmente para evitar fracturas frágiles a temperaturas extremadamente bajas.

• Diseño de capó extendido: evita la conducción de frío al área de empaque, evitando que el empaque se congele o falle.

• Materiales de sellado criogénicos específicos: PTFE, PTFE modificado o estructuras compuestas de sellos metálicos blandos

• Diseño de sellado bidireccional y alivio de presión: evita la acumulación anormal de presión en la cavidad de la válvula causada por cambios de temperatura del medio.

Estas características de diseño permiten que las válvulas de bola criogénicas montadas en muñones ofrezcan una mayor confiabilidad en terminales receptoras de GNL, unidades de licuefacción y sistemas de almacenamiento y transporte criogénicos.

2. Enfoque de diseño de válvulas de bola montadas en muñón para alta temperatura

En entornos de medios de alta temperatura y alta presión, los principales desafíos para las válvulas radican en la estabilidad del sellado y la resistencia estructural:

• Estructura de sellado metal a metal: resistente a altas temperaturas y erosión.

• Aplicación de materiales de aleación de alta temperatura: como grados de acero forjado, incluidos A105, F11, F22

• Diseño de resistencia a la deformación térmica: cuerpo de válvula y estructura de asiento optimizados para reducir la concentración de estrés térmico

• Tratamiento antiagarrotamiento y antigripado: garantiza una operación de apertura y cierre suave

Esta estructura extiende la vida útil de las válvulas de bola montadas sobre muñón en sistemas de refinación de petróleo, craqueo petroquímico y transferencia de calor a alta temperatura.

III. Tamaño nominal y presión nominal

Las válvulas de bola montadas en muñón criogénicas/de alta temperatura suelen ser adecuadas para sistemas de tuberías de alta presión y diámetro mediano a grande:

• Diámetro nominal (NPS/DN): 1/2'~48' (DN15~DN1200)

• Calificación de presión: 150 lb ~ 2500LB (PN20 ~ PN420)

IV. Estándares de diseño y pruebas

El diseño y fabricación de válvulas suelen cumplir con los siguientes estándares internacionales:

• Estándar de diseño: ASME B16.34

• Dimensiones cara a cara: ASME B16.10 / API 6D

• Conexión de brida: ASME B16.5 / ASME B16.47

• Pruebas de presión: API 598 / API 6D

• Diseño a prueba de incendios: API 607 ​​/ API 6FA

• Pruebas criogénicas (si corresponde): BS 6364 / ISO 28921

V. Ventajas de sellado y seguridad de las válvulas de bola montadas sobre muñón en condiciones extremas

Ya sea en condiciones criogénicas o de alta temperatura, las válvulas de bola montadas en muñón suelen estar equipadas con los siguientes diseños de seguridad y sellado:

• Estructura de asiento doble (Efecto Doble Pistón / Efecto Pistón Simple)

• Función de alivio de presión de cavidad automática

• Diseño de estructura a prueba de incendios.

• Dispositivo antiestático

VI. Industrias de aplicación típicas y valor de ingeniería

Las válvulas de bola montadas en muñón criogénicas/de alta temperatura se utilizan ampliamente en:

• Sistemas de licuefacción, recepción y regasificación de GNL

• Unidades petroquímicas y de refinación

• Sistemas de aceite de transferencia de calor y vapor de alta temperatura

• Proyectos de transmisión de energía y oleoductos de larga distancia.

VII. Conclusión: Las válvulas de bola montadas en muñón son más que válvulas: son parte de la seguridad del sistema

Para condiciones de temperatura extrema, la selección de válvulas ya no es solo una cuestión de coincidencia de especificaciones, sino una consideración integral de la ciencia de los materiales, la mecánica estructural y la tecnología de sellado. Con su estructura madura montada sobre muñón y diseños específicos para aplicaciones, las válvulas de bola montadas sobre muñón criogénicas/de alta temperatura se han convertido en componentes de control centrales irremplazables en sistemas industriales de alta demanda.
