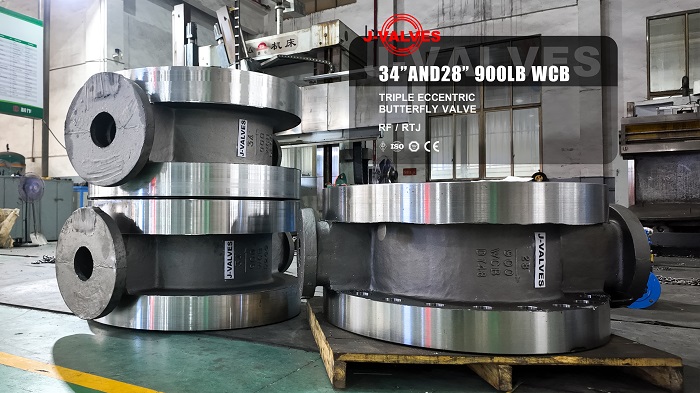

Las válvulas de mariposa de triple excéntrica estándar no pueden adaptarse a diseños especiales de tuberías, temperaturas extremas y condiciones de trabajo de alta presión en las industrias petroquímica, química del carbón, de energía térmica y de procesamiento de petróleo y gas, lo que hace que las válvulas de mariposa de triple compensación personalizadas sean la opción óptima para el cierre y estrangulación en tuberías industriales de servicio pesado. Basado en fotografías de taller terminadas de válvulas de mariposa excéntricas triples Class900 WCB de 28' y 34' , este artículo presenta las principales ventajas de personalización de J-VALVES y casos de proyectos verificados en el extranjero para respaldar la adquisición de válvulas por parte de compradores globales.
Como fabricante integrado de válvulas con fundición propia, taller de mecanizado CNC de precisión, departamento de investigación y desarrollo de sellos independiente y laboratorio de pruebas completo, J-VALVES se diferencia de las empresas comercializadoras de válvulas sin capacidad de producción. Equipados con una máquina perforadora de alta resistencia, un torno vertical y una línea de tratamiento térmico, completamos la producción interna completa de válvulas de mariposa de alta presión Clase 900 de gran tamaño de 28' y 34' , cubriendo diseño personalizado, fundición, mecanizado, ensamblaje y prueba de fugas API598. Nuestras válvulas de mariposa WCB Clase 900 terminadas adoptan un cuerpo fundido de precisión ASTM A216 WCB con tratamiento térmico normalizado para eliminar la tensión de fundición y evitar la deformación del cuerpo bajo alta presión. Tanto la cara elevada RF como la brida de junta de anillo RTJ se pueden personalizar según sea necesario, mientras que el asiento de metal con revestimiento duro Stellite es opcional para medios hostiles de alta temperatura, abrasivos o que contienen H₂S.
Después de que los clientes envían los detalles de las condiciones de trabajo, incluida la temperatura media, la presión nominal, el tamaño de la tubería y la dimensión del actuador, nuestro equipo de ingeniería calcula el espesor de la pared y los parámetros de la estructura de compensación triple, entrega dibujos 2D y modelos 3D en 24 horas. Para válvulas personalizadas de servicio pesado Clase 900 de 34 IN, espesamos la pared del cuerpo según ASME B16.34 y optimizamos el diseño del muñón para evitar deformaciones y fugas bajo alta presión de fluido.
Además del acero al carbono estándar ASTM A216 WCB, el acero inoxidable CF8/CF8M, el acero de aleación WC6/WC9 y el acero antiazufre NACE están disponibles para servicios de trabajo corrosivos, de alta temperatura o criogénicos para adaptarse a todo tipo de medios industriales.
Procesamiento personalizado de bridas RF o ranuras RTJ no estándar; dos soluciones de sellado: sello de metal duro para servicio de alta presión y temperatura y sello blando compuesto para medios corrosivos en general; Tamaño de conexión del mando superior personalizado para adaptarse perfectamente a los actuadores de engranajes neumáticos, eléctricos, hidráulicos o manuales existentes de los clientes sin necesidad de modificar la tubería en el sitio.
Todas las válvulas de mariposa triple excéntricas personalizadas pasan la prueba hidrostática y de estanqueidad API598, respaldadas por certificados CE, ISO y API para exportación al mercado global. La producción interna reduce el ciclo de fabricación en más de un 25 % en comparación con los proveedores de fundición subcontratados para garantizar la entrega a tiempo para proyectos en todo el mundo.
Las válvulas de mariposa excéntricas triples originales importadas sufrieron frecuentes fugas en el asiento y deformación térmica en el oleoducto de transferencia de calor a 380 ℃. J-VALVES suministró válvulas de mariposa WCB de triple desplazamiento personalizadas de 28' y 34' Class900 con sellado completo de revestimiento duro de Stellite y cuerpo de válvula reforzado. Las válvulas personalizadas funcionan de forma continua durante 3 años sin fugas y ayudan al cliente a reducir el costo total de adquisición en un 32 %.
La tubería existente presenta una brida RTJ de ranura profunda especial que no puede igualar las válvulas de mariposa estándar. J-VALVES plano de mecanizado de bridas revisado y dimensión de conexión del cuerpo personalizada de acuerdo con la medición de campo, todas las válvulas finalizan la instalación en un solo paso sin retrabajo y garantizan una puesta en servicio sin problemas.
La tubería contiene gas corrosivo de sulfuro de hidrógeno a 320 ℃. En lugar de costosas válvulas importadas europeas, el propietario de la planta seleccionó J-VALVES cuerpo WCB personalizado con tratamiento térmico NACE más válvulas de mariposa excéntricas triples con sellado totalmente metálico . Nuestras válvulas personalizadas pasan una inspección completa de terceros con un ahorro de costos del 40 % en comparación con las alternativas importadas.
Nunca utilice un cuerpo estándar Clase 150 para aplicaciones de alta presión Clase 900; es necesaria una pared corporal engrosada personalizada para resistir la presión;
Se recomienda brida RTJ + sello duro metálico para servicio de vapor y petróleo pesado a alta temperatura; La brida RF + sello compuesto blando funciona con agua normal y gas común para controlar el costo de compra;
Envíe los parámetros completos de las condiciones de trabajo antes de la personalización para evitar especificaciones inadecuadas y la posterior pérdida de producción.
