La válvula neumática de tapón de asiento blando DN100 PN15 UB6 es un componente crítico de control de fluidos para el servicio de apertura y cierre en sistemas de tuberías industriales. Diámetro nominal DN100, clase de presión PN15, equipado con actuador neumático y cartucho de tapón de asiento blando UB6.

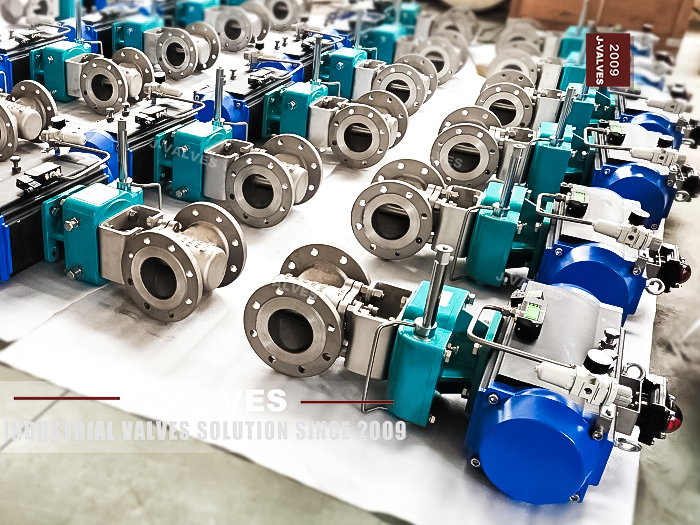

Como se muestra en la fotografía de producción en taller, los conjuntos completos de válvulas de obturador UB6 están equipados con actuadores neumáticos, posicionadores y módulos de interruptor de límite de alta calidad. La conexión bridada simplifica la instalación de tuberías en el sitio. Estas válvulas se utilizan ampliamente en procesos químicos, transferencia de petróleo y gas, tratamiento de agua y tuberías de procesos relacionados con la energía, y realizan tareas regulares de cierre y aislamiento de emergencia.
Las válvulas de tapón de metal a metal tradicionales dependen de un contacto metálico mecanizado para el sellado. Cuando se manipulan medios ligeramente abrasivos o corrosivos, las superficies de sellado metálicas tienden a desgastarse, lo que provoca fugas internas y una degradación gradual del rendimiento a lo largo del tiempo de servicio. El diseño UB6 utiliza PTFE como material de sellado primario para abordar estos desafíos de fugas en tuberías del mundo real.
El PTFE (politetrafluoroetileno) presenta un coeficiente de fricción ultrabajo, una amplia resistencia química, un buen rendimiento antienvejecimiento y un amplio rango de temperaturas de funcionamiento. Es un material de sellado blando bien aceptado en la industria de válvulas industriales.
Dentro de la válvula de tapón DN100 PN15 UB6 , el manguito de PTFE encierra completamente el núcleo del tapón. Cuando el tapón gira, la funda elástica de PTFE presiona firmemente contra la superficie esférica del tapón. Se logra un sellado hermético confiable mediante la deformación elástica del material, sin requerir una precisión de mecanizado del metal extremadamente alta.
1. Compensar la deformación de las tuberías: Las tuberías industriales sufren expansión-contracción térmica, tensión en las bridas y vibración mecánica. El sello elástico de PTFE absorbe cambios menores en los espacios y bloquea las fugas de medio.
2. Resiste el ataque de medios corrosivos: los ácidos, álcalis y solventes apenas erosionan ni hinchan los componentes de PTFE, protegiendo la superficie de sellado contra daños químicos.
3. La baja fricción reduce la carga del actuador: el PTFE autolubricante minimiza el par de rotación. El actuador neumático funciona suavemente durante la apertura y el cierre, lo que reduce el desgaste del actuador y extiende la vida útil general de la válvula.
La cavidad del cuerpo de la válvula UB6 está optimizada para fijar el manguito de sellado de PTFE. La presión de la línea actúa presionando firmemente la funda de PTFE contra la superficie del tapón. Una presión de trabajo más alta crea una fuerza de contacto de sellado más fuerte, conocida como sellado autoenergizado asistido por presión.
Con clasificación de servicio PN15, la válvula de tapón neumática DN100 PN15 UB6 logra un rendimiento de cierre hermético, ideal para tuberías de proceso con estrictos requisitos de control de fugas, superando a muchas válvulas de sellado blando convencionales.
La mayoría de las fallas de las válvulas se originan por daños en las superficies de sellado: erosión por el flujo de medios, aflojamiento del sello causado por cambios de temperatura, corrosión química, lo que provoca fugas internas y externas, pérdida de material y riesgos para la seguridad del proceso.
Con sistema de sellado de PTFE, la válvula de obturador de asiento blando DN100 PN15 UB6 ofrece mejoras prácticas para sitios industriales:
1. Intervalo de mantenimiento extendido, menos tiempo de inactividad de la tubería;
2. Cierre hermético estable en condiciones de trabajo corrosivas, minimiza las emisiones fugitivas;
3. Respuesta neumática rápida, soporte de control remoto y aislamiento de emergencia;
4. Tamaño grande DN100 con presión nominal PN15, compatible con tuberías industriales convencionales de presión media-baja.
Nota: El PTFE tiene una limitación de temperatura definida. Vuelva a evaluar la selección del material de sellado para aplicaciones de temperaturas extremadamente altas para evitar daños al sello.
1. Confirme la composición del medio y la temperatura de funcionamiento, verifique el rango de trabajo del sello de PTFE;
2. La presión de trabajo nunca excederá la presión nominal PN15;
3. Configure la válvula solenoide, el interruptor de límite o el posicionador según los requisitos de automatización;
4. Haga coincidir el estándar de brida con la tubería del sitio para garantizar la estanqueidad de la conexión en toda la línea.
La excelencia del sellado de la válvula neumática de tapón de asiento blando DN100 PN15 UB6 proviene no solo del material PTFE en sí, sino también del sistema de sellado autoenergizado completo que combina la geometría del cuerpo de la válvula UB6 y el manguito de PTFE. Para tuberías químicas, energéticas y otras tuberías industriales, este diseño mitiga los riesgos de fugas provocados por vibración, corrosión y deformación térmica, brindando una solución de aislamiento confiable para tuberías de fluidos.
