En los sistemas de tuberías de alta presión, una válvula no es sólo un dispositivo de cierre. Debe ofrecer un sellado estable, un par de funcionamiento controlado, resistencia a la presión y confiabilidad a largo plazo. Cuando el tamaño alcanza DN350, la clase de presión aumenta a PN320 y el requisito de material incluye LF2 CL1, el diseño de la válvula se convierte en una parte crítica de la seguridad y el rendimiento del proyecto.

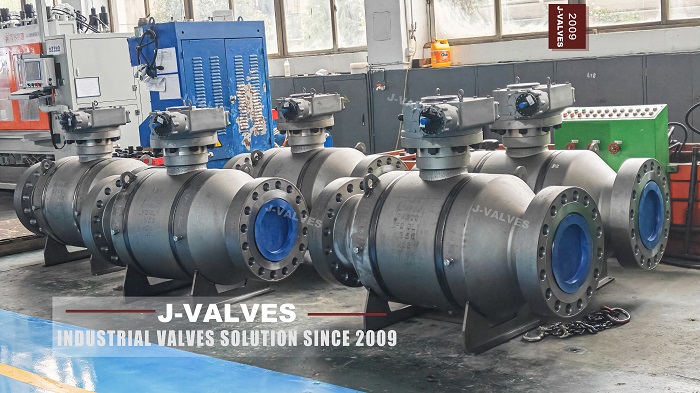

Es por eso que muchos proyectos de ingeniería eligen una válvula de bola de muñón soldada . No se trata simplemente de una válvula de bola estándar con una conexión diferente. Es una solución diseñada específicamente para condiciones de servicio exigentes.
Aquí hay un desglose simple:
DN350: Diámetro nominal de 350 mm, adecuado para sistemas de tuberías de tamaño mediano a grande.
PN320: presión nominal de 320 bar, lo que sitúa a la válvula en una categoría de alta presión.
LF2: Un material de acero al carbono de baja temperatura comúnmente utilizado para mejorar la tenacidad en servicio en frío.
CL1: Un marcador de especificación que se utiliza a menudo en requisitos de materiales o proyectos, según el estándar aplicable.
Diseño soldado: el cuerpo de la válvula está conectado a la tubería mediante soldadura, lo que mejora la integridad y reduce las vías de fuga.
Estructura montada sobre muñones: la bola está sostenida por muñones, lo que reduce el par de operación y mejora la estabilidad.
En términos prácticos, esta válvula está diseñada para funcionamiento a alta presión, baja temperatura y ciclo largo.
Una válvula de bola flotante funciona bien en tamaños más pequeños y clases de presión más bajas. Pero a medida que la válvula crece y la presión del sistema aumenta, la carga de sellado, el torque y la durabilidad se vuelven más difíciles de manejar.
Una válvula de bola montada en muñón ofrece varias ventajas importantes:
Debido a que la bola está soportada mecánicamente, la fricción en los asientos está más controlada. Esto facilita el funcionamiento, especialmente para tamaños grandes como DN350.
En servicio de alta presión, la estabilidad del sellado es fundamental. El diseño de muñón ayuda a distribuir la carga de presión de manera más uniforme entre los asientos.
Para los sistemas de petróleo y gas, procesamiento químico y transmisión de energía, los intervalos de servicio prolongados son importantes. Una válvula montada sobre muñón es más adecuada para un servicio continuo.
A partir de DN350, el rendimiento de la válvula se vuelve más sensible a la estructura y al par. El diseño de muñón ayuda a mantener la confiabilidad en tuberías más grandes.
Muchos proyectos de alta presión prefieren extremos soldados en lugar de conexiones de brida más complejas. Las razones son sencillas:
Mayor fuerza de conexión.
La construcción soldada crea una junta de tubería más integrada.
Menos puntos de fuga externos.
En comparación con las bridas múltiples, los extremos soldados reducen las posibles interfaces de sellado.
Mejor para tuberías enterradas o de larga duración.
A menudo se prefieren las válvulas soldadas cuando no se requiere un desmontaje frecuente.
Diseño del sistema más compacto.
En instalaciones con espacio limitado, los diseños soldados a menudo mejoran la disposición de las tuberías.
LF2 se selecciona comúnmente cuando se requiere tenacidad a baja temperatura. Para las válvulas, la selección del material no se trata de la máxima dureza; se trata de mantener la resistencia al impacto y la integridad estructural en condiciones de frío.
LF2 ayuda a:
Compatible con el funcionamiento a baja temperatura
Reducir el riesgo de fallo frágil
Mejora de la confiabilidad en entornos de servicio en frío
Mantener la estabilidad durante las fluctuaciones de temperatura.
Cuando están involucradas tanto alta presión como baja temperatura, la selección del material debe coincidir exactamente con las especificaciones del proyecto.
La válvula de bola de muñón soldada DN350 PN320 LF2 CL1 se utiliza comúnmente en:
1. Tuberías de petróleo y gas
Para transmisión de alta presión, aislamiento de estaciones y cierre de líneas.
2. Sistemas de procesamiento químico
donde la integridad del sellado y la resistencia a la presión son esenciales.
3. Instalaciones eléctricas y energéticas
Para vapor, líneas de servicios públicos y sistemas auxiliares.
4. Proyectos de baja temperatura
Donde el diseño requiere acero al carbono tipo LF2.
5. Redes de tuberías de larga distancia
Donde la construcción soldada y el funcionamiento estable son prioridades.
A la hora de elegir una válvula, el tamaño y la clase de presión no son suficientes. Los factores clave incluyen:
¿Gas, líquido o lodo? ¿Corrosivo o limpio? ¿Baja temperatura o ambiente?
La temperatura baja, normal o elevada afecta directamente a los materiales y al diseño del sellado.
El extremo soldado debe coincidir con las especificaciones de la tubería y el método de instalación.
¿Asiento blando o asiento de metal? La elección correcta depende de las condiciones del servicio.
Las válvulas grandes de alta presión a menudo requieren una cuidadosa combinación de torque y actuador.
Confirmar el cumplimiento de los estándares de diseño del proyecto, pruebas de presión y requisitos de inspección.
La válvula de bola de muñón soldada DN350 PN320 LF2 CL1 es valiosa no porque tenga 'altas especificaciones', sino porque resuelve varios problemas críticos de ingeniería a la vez:
Control de gran diámetro
Rendimiento estable de alta presión
Conexión soldada confiable
Par de funcionamiento más bajo
Mejor idoneidad para el servicio a baja temperatura
Para proyectos centrados en la seguridad, el tiempo de actividad y la confiabilidad a largo plazo, esta es una opción de ingeniería práctica.
Una válvula de bola de muñón sostiene la bola mecánicamente, lo que la hace más adecuada para tamaños más grandes y presiones más altas. Una válvula de bola flotante es más común en aplicaciones más pequeñas y de menor presión.
Generalmente no. Los diseños soldados están destinados más a un servicio a largo plazo que a un desmontaje repetido.
No automáticamente. La idoneidad final depende del rango de temperatura real, los requisitos de las pruebas de impacto y las especificaciones del proyecto.
No. La clasificación de presión debe evaluarse junto con el medio, la temperatura, el riesgo de corrosión y los estándares aplicables.
