DN40 PN16 F304 Válvula de pelota con brida de plataforma alta: comparación en profundidad de ISO 5211 vs. Estándares de diseño ANSI

En el campo de las válvulas industriales, la válvula de bola con brida de plataforma alta DN40 PN16 F304 es un tipo de válvula ampliamente utilizado. Sin embargo, diferentes estándares de diseño, como ISO 5211 y ANSI, tienen un impacto significativo en el diseño, el rendimiento y la aplicación de las válvulas. Este artículo llevará a cabo una comparación en profundidad de estos dos estándares para ayudar a los usuarios a elegir mejor el diseño de la válvula que se adapte a sus necesidades.

I. Descripción general

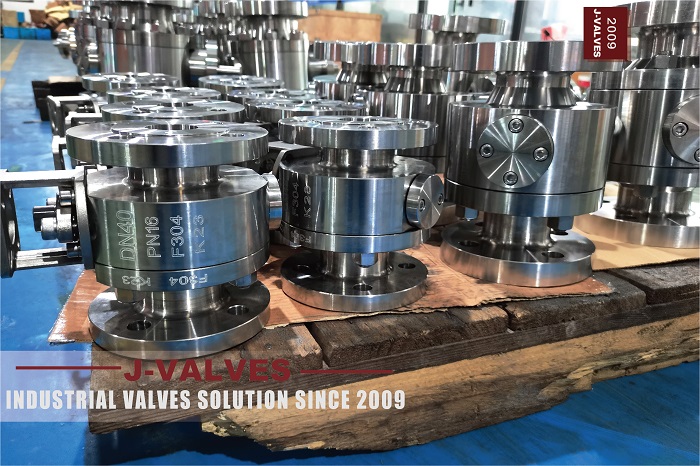

(1) DN40 PN16 F304 Válvula de bola con brida de plataforma alta
La válvula de bola con brida de plataforma alta DN40 PN16 F304 es una válvula de bola con un diámetro nominal de DN40 y una presión nominal de PN16. Su principal material corporal es 304 acero inoxidable. Este tipo de válvula generalmente se usa en entornos industriales que requieren un alto rendimiento de sellado y resistencia a la corrosión. El diseño de la plataforma alta permite la instalación directa de actuadores, facilitando el control automatizado.

(2) Los estándares ISO 5211 y ANSI
ISO 5211 es un estándar formulado por la Organización Internacional de Estandarización (ISO), principalmente con respecto a los métodos de conexión entre válvulas y actuadores. ANSI es un estándar desarrollado por el American National Standards Institute y es ampliamente utilizado en América del Norte, que cubre múltiples aspectos, como el diseño, la fabricación y las pruebas de válvulas.

II. Comparación de estándares de diseño

(1)
Artículo de diseño estructural ISO 5211
El diseño del cuerpo de la válvula ANSI Cumple con el estándar ISO 5211. La plataforma montado en la parte superior está diseñada para la instalación directa de actuadores, reduciendo componentes de conexión adicionales. Cumple con el estándar ANSI B16.34. El diseño se centra en la fuerza general y la durabilidad de la válvula.
La dimensión cara a cara generalmente sigue el estándar DIN 3202 y es aplicable a varios escenarios de aplicación industrial. Sigue el estándar ANSI B16.10. La dimensión cara a cara es más corta, adecuada para la instalación en espacios compactos.
La conexión de brida adopta las dimensiones de la brida del estándar ISO 5211 y tiene una buena compatibilidad con los actuadores internacionalmente comunes. Adopta las dimensiones de la brida del estándar ANSI B16.5 y es aplicable a América del Norte y algunas aplicaciones internacionales.

(2) Materiales y
elementos de rendimiento ISO 5211 ANSI
Material del cuerpo de la válvula 304 acero inoxidable, conforme al estándar EN 10213, con buena resistencia a la corrosión y propiedades mecánicas. 304 acero inoxidable, conforme al estándar ASTM A351, con rendimiento estable y aplicable a varios medios.
El material de sellado generalmente adopta materiales de sellado de alto rendimiento como PTFE, que se ajusta al estándar ISO 5208. Adopta materiales de sellado que se ajustan a ANSI B16.10, como PTFE o caucho, con un rendimiento de sellado confiable.
Presión de trabajo máxima PN16, aplicable a sistemas de mediana y baja presión. PN16, comparable al estándar ISO, pero puede requerir consideraciones de diseño adicionales en aplicaciones de alta presión.

(3) El artículo de prueba y certificación
ISO 5211 ANSI
Testing Standard cumple con los estándares ISO 5208 y EN 12266. El contenido de la prueba incluye el rendimiento del sellado, la resistencia a la presión y la flexibilidad operativa. Cumple con los estándares API 598 y ANSI B16.34. El contenido de la prueba incluye resistencia al fuego, resistencia a la corrosión y durabilidad.
El requisito de certificación debe aprobar las pruebas y certificaciones de instituciones de certificación ISO y es aplicable al mercado general internacional. Necesita aprobar la certificación ANSI, principalmente aplicable al mercado norteamericano, pero también tiene un reconocimiento relativamente alto a nivel internacional.

Iii. Comparación de escenarios de aplicación

(1) ISO 5211
• Universalidad internacional: válvulas que se ajustan al estándar ISO 5211 tienen una buena universalidad internacional y son aplicables a diversos campos industriales, como las industrias químicas, de petróleo y gas natural.
• Control automatizado: el diseño de la plataforma alta facilita la instalación directa de actuadores y es adecuado para sistemas que requieren control automatizado.
• Mantenimiento y compatibilidad: los actuadores y accesorios que se ajustan al estándar ISO son fáciles de obtener, y el costo de mantenimiento es relativamente bajo.

(2) ANSI
• Dominio en el mercado norteamericano: las válvulas que se ajustan al estándar ANSI tienen una cuota de mercado relativamente alta en América del Norte y son aplicables a la infraestructura industrial local.
• Aplicaciones de alta presión y alta temperatura: las válvulas que se ajustan al estándar ANSI funcionan excelentemente en aplicaciones de alta presión y alta temperatura y son adecuadas para escenarios que requieren alta resistencia y alta durabilidad.
• Resistencia al fuego: conforme a las pruebas de resistencia al fuego del estándar API 607, es aplicable a entornos inflamables y explosivos.

IV. Resumen y recomendaciones
Al elegir la válvula de pelota con brida de la plataforma alta DN40 PN16 F304 , es necesario decidir si adoptar el estándar ISO 5211 o ANSI de acuerdo con los escenarios y requisitos de uso específicos. Si el proyecto implica adquisiciones internacionales o debe ser compatible con los estándares internacionales, ISO 5211 es una mejor opción. Para las aplicaciones que se dirigen principalmente al mercado norteamericano o a las que necesitan cumplir con los requisitos específicos de alta presión, alta temperatura y resistencia al fuego, las válvulas que conforman el estándar ANSI pueden ser más apropiadas.

Independientemente de qué estándar se elige, es crucial garantizar que la válvula cumpla con los requisitos relevantes de prueba y certificación. Esto no solo puede garantizar el rendimiento y la seguridad de la válvula, sino también reducir el costo de mantenimiento a largo plazo y mejorar la confiabilidad y eficiencia del sistema.
