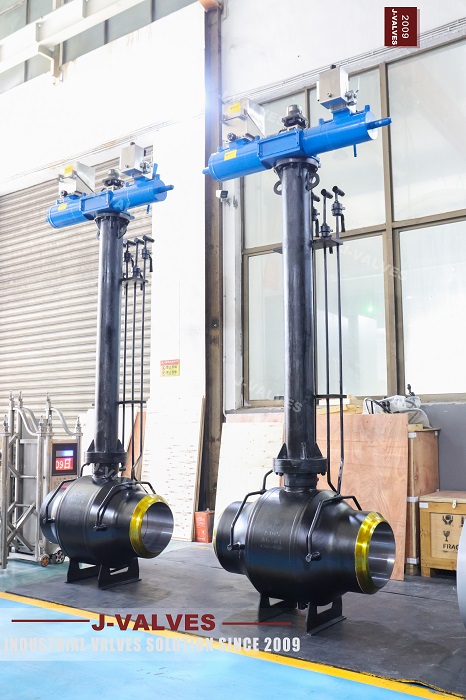

Para tuberías de transmisión de alta presión a larga distancia, gas natural enterrado y proyectos de calefacción urbana, la válvula de bola de muñón totalmente soldada DN400 PN160 A105 actúa como equipo de aislamiento crítico. Como se muestra en la foto del taller, esta variante está equipada con un vástago extendido y un actuador neumático-hidráulico, diseñado para enterramiento directo bajo tierra. El largo vástago transfiere la interfaz operativa por encima del suelo, lo que elimina las costosas cámaras de válvulas de gran tamaño y permite el control neumático remoto de apertura y cierre.
La vida útil confiable no está determinada únicamente por el propio material de acero al carbono forjado A105. Proviene de los requisitos combinados de ASME B16.34 y API 6D, dos estándares industriales reconocidos a nivel mundial. Muchos ingenieros de adquisiciones confunden su alcance: ASME B16.34 define las clasificaciones básicas de presión y temperatura y las reglas de diseño del cuerpo; API 6D es una especificación dedicada a válvulas para tuberías que cubre condiciones de servicio en campo, pruebas de tipo, trazabilidad de materiales y características de seguridad para instalaciones enterradas. Solo el cumplimiento del doble estándar garantiza que la válvula de bola completamente soldada DN400 PN160 A105 pase una aceptación estricta para proyectos de tuberías municipales de petróleo, gas y alta presión.
ASME B16.34 es una norma general para válvulas de acero con extremos bridados o soldados a tope. Su función principal define la presión de trabajo máxima permitida correspondiente a la temperatura de funcionamiento para cada grupo de materiales.
Para válvula de bola totalmente soldada de acero forjado DN400 PN160 A105 , ASME B16.34 publica una tabla oficial de presión y temperatura para acero al carbono A105. La clasificación nominal PN160 se aplica a temperatura ambiente; La presión de trabajo permitida se reducirá automáticamente cuando aumente la temperatura del fluido. Si los fabricantes ignoran la curva de reducción de potencia B16.34 y simplemente aplican la clasificación PN160 para servicio a alta temperatura, se producirá riesgo de ruptura por sobrepresión del cuerpo.
Para válvulas de bola totalmente soldadas de gran tamaño DN400 , ASME B16.34 proporciona una fórmula de cálculo para el espesor de pared mínimo requerido, lo que prohíbe la reducción arbitraria del espesor de pared. Las dimensiones del extremo soldado a tope deben coincidir con ASME B16.25 para garantizar un bisel de soldadura compatible con la tubería del sitio y minimizar la tensión residual de la soldadura.
Nota importante: ASME B16.34 proporciona criterios de diseño fundamentales, pero no contiene requisitos completos de prueba de tipo de válvulas para tuberías. El cumplimiento de B16.34 por sí solo no puede satisfacer las especificaciones de tuberías de transmisión de larga distancia. El cumplimiento de API 6D es un complemento obligatorio.
El producto de nuestra imagen es una válvula de bola enterrada totalmente soldada con vástago extendido, actuador neumático-hidráulico y conjunto de ventilación de doble purga. Este equipo exacto se encuentra dentro del alcance principal de la especificación API 6D para válvulas de tuberías.
1. Espesor de pared mínimo reforzado: más allá de la línea base de ASME B16.34, API 6D agrega un margen de seguridad adicional que tiene en cuenta la carga de ariete de la tubería más la tensión de compresión externa del suelo para la instalación subterránea. El cuerpo de alta presión de gran tamaño DN400 no puede adoptar el espesor de pared de las válvulas industriales de uso general.
2. Requisito de paso total: Para permitir la operación de limpieza de tuberías, API 6D especifica la dimensión del paso de flujo de paso total para reducir la caída de presión de la transmisión.
3. Conjunto de vástago extendido para servicio enterrado: API 6D especifica los requisitos anticorrosión para el conjunto de vástago subterráneo, la estructura del vástago anti-explosión y el sistema de sellado, evitando fugas externas en un ambiente de suelo húmedo y corrosivo.
Mientras que ASME B16.34 se centra en el cálculo del diseño, API 6D exige una validación de fábrica de rango completo: prueba de carcasa hidrostática, prueba de asiento de alta presión bidireccional, prueba de asiento de gas de baja presión, prueba de seguridad contra incendios y trazabilidad completa del material para los números de calor de forjado A105.
Muchos competidores de bajo costo solo realizan pruebas hidrostáticas simples y se saltan la secuencia de prueba de tipo API 6D. Cuando se utilizan en tuberías enterradas de alta presión, dichas válvulas pueden sufrir fugas internas o externas. Los trabajos de reparación de una válvula subterránea DN400 provocan enormes pérdidas por cierre de tuberías.
Estándar | Alcance primario | Impacto en la válvula de bola DN400 PN160 A105 |
ASME B16.34 | Diseño general de válvulas de acero, clasificación de presión-temperatura, cálculo del espesor de pared | Proporciona límite de presión-temperatura A105 PN160; referencia fundamental del diseño de la carrocería |
API 6D | Especificación completa de producto para válvulas de oleoductos | Refuerzo del estado de las tuberías; reglas enterradas de tallo extendido; pruebas de tipo completas; trazabilidad de documentos |
Recomendación del proyecto: al adquirir una válvula de bola enterrada totalmente soldada DN400 PN160 , no especifique únicamente el cumplimiento de ASME B16.34. Se exigirá simultáneamente la conformidad API 6D. ASME B16.34 es la base de diseño; API 6D ofrece protección de seguridad para aplicaciones de tuberías del mundo real. No se debe omitir ninguna norma.
La vástago extendido neumática de doble estándar válvula de bola completamente soldada de que se muestra en la fotografía se adopta ampliamente para los proyectos mencionados a continuación:
1. Líneas troncales de transporte de gas natural de larga distancia y redes de gas urbano de alta presión (instalación directa enterrada)
2. Tuberías principales de calefacción urbana de alta presión y alta temperatura
3. Tuberías de proceso de petróleo, válvulas de aislamiento en estaciones compresoras e instalaciones de intercambio de calor
4. Proyectos que requieren accionamiento neumático sobre el suelo mientras el cuerpo de la válvula permanece bajo tierra, para reducir la inversión en ingeniería civil de la cámara de válvulas.
El forjado A105 de una sola pieza totalmente soldado elimina posibles fugas en las juntas de la construcción del cuerpo atornillado. Combinada con los requisitos de ASME B16.34 más API 6D, la válvula logra un funcionamiento subterráneo a largo plazo sin mantenimiento hasta una vida útil de diseño de aproximadamente 30 años.
1. Verificar el certificado de material: el informe de material del cuerpo de acero forjado A105 deberá corresponder con la clasificación del grupo de materiales ASME B16.34.
2. Distinguir el alcance estándar: ASME B16.34 ≠ API 6D. ASME B16.34 se aplica a todas las válvulas de acero; API 6D es una especificación de producto dedicada al servicio de tuberías.
3. Para la versión enterrada de vástago extendido, no solo el cuerpo de la válvula: el conjunto de vástago extendido, la tubería de purga y la estructura de soporte del actuador también deben cumplir con los requisitos estructurales API 6D.
4. Documentación de entrega: Solicite la hoja oficial de clasificación de presión y temperatura, el informe de prueba de carcasa y asiento y los documentos completos de trazabilidad del material según lo exige API 6D.
ASME B16.34 establece un marco fundamental para la clasificación de presión-temperatura y el diseño mecánico de la válvula de bola totalmente soldada DN400 PN160 A105 . API 6D actualiza la válvula de acero de uso general a hardware genuino apto para tuberías, agregando refuerzo especial para entierro subterráneo, impacto de ariete, limpieza con raspado y servicio de campo durante varias décadas. Para proyectos de tuberías enterradas de alta presión de gran tamaño, el cumplimiento de la doble norma constituye la barrera técnica más crítica para prevenir fugas y fallas prematuras en servicio.
