En aplicaciones de válvulas industriales, la prueba de la válvula de compuerta DN600 PN16 GP240GH es más que un procedimiento rutinario de fábrica. Es un punto de control de calidad crítico que ayuda a confirmar si la válvula puede funcionar de manera confiable en condiciones operativas reales. Para plantas de energía, sistemas petroquímicos, metalurgia, calefacción urbana y proyectos de tuberías, las pruebas están directamente relacionadas con la seguridad, el tiempo de actividad y el costo de mantenimiento.
Una válvula de compuerta DN600 es un componente grande y resistente. Cuando está diseñado para servicio PN16 y fabricado con material GP240GH, las expectativas de resistencia, rendimiento de sellado y precisión dimensional son aún mayores. Es por eso que un proceso de prueba adecuado debe abarcar más que una simple verificación de apertura y cierre.
El propósito de las pruebas es verificar que la válvula cumpla con los requisitos de diseño y proyecto antes del envío. Un proceso de prueba bien ejecutado ayuda a garantizar:
el cuerpo y el capó pueden soportar la presión de forma segura,
el asiento y la cuña proporcionan un cierre confiable,
la válvula funciona suavemente,
El material y las dimensiones coinciden con las especificaciones aprobadas.
Para una válvula de gran diámetro como DN600, incluso un pequeño defecto puede crear problemas operativos importantes más adelante. Es por eso que los compradores e ingenieros prestan mucha atención a los registros de pruebas y a los resultados de aceptación.
Antes de comenzar cualquier prueba de presión, se debe revisar la válvula con la documentación técnica. Los controles típicos incluyen:
Tamaño nominal: DN600
Clase de presión: PN16
Grado de material: GP240GH
Tipo de válvula: válvula de compuerta de cuña o válvula de compuerta plana
Conexión final: bridada, soldada a tope o diseño personalizado
Medios de servicio: agua, vapor, aceite u otros fluidos industriales.
Estándar: especificación del proyecto, API, EN u otro estándar aplicable
Una discrepancia en cualquiera de estos ítems puede afectar la validez de la prueba. El grado del material y la clase de presión son especialmente importantes porque definen si la válvula es adecuada para el servicio previsto.
El primer paso es inspeccionar el cuerpo de la válvula, el casquete, la compuerta y las superficies de sellado en busca de marcas de fundición, grietas, abolladuras, rebabas, defectos de revestimiento u otros problemas visibles.
Luego, las dimensiones críticas se comparan con el dibujo para confirmar que el ajuste y la preparación de la instalación sean adecuados.
La trazabilidad del material es esencial para las válvulas GP240GH.
Los fabricantes generalmente confirman los números de calor, los certificados de materiales y, cuando es necesario, realizan una verificación química.
Esto le da al comprador la confianza de que el material del cuerpo de la válvula coincide con la especificación aprobada.
La prueba de la carcasa verifica la integridad del cuerpo y el casquete de la válvula que contienen presión.
El objetivo es confirmar que no aparecen fugas ni anomalías estructurales bajo la presión de prueba especificada.
La prueba del asiento verifica el rendimiento del cierre entre la compuerta y los anillos del asiento.
Una válvula puede pasar la prueba de la carcasa y aun así no pasar la prueba del asiento, razón por la cual ambas son necesarias.
Para válvulas grandes como DN600, el rendimiento de fuga del asiento suele ser un punto de aceptación importante.
La válvula debe abrirse y cerrarse suavemente, con un par estable y sin resistencia anormal.
Si el par de operación es demasiado alto, puede indicar problemas de alineación, problemas de fricción o defectos de ensamblaje.
Esto es especialmente importante para configuraciones de actuadores manuales, de caja de cambios, neumáticos o eléctricos.
Dependiendo de los requisitos del proyecto, las inspecciones adicionales pueden incluir pruebas ultrasónicas, pruebas de partículas magnéticas, pruebas de penetrantes o exámenes radiográficos.
Estos métodos ayudan a identificar defectos internos o superficiales antes del envío.

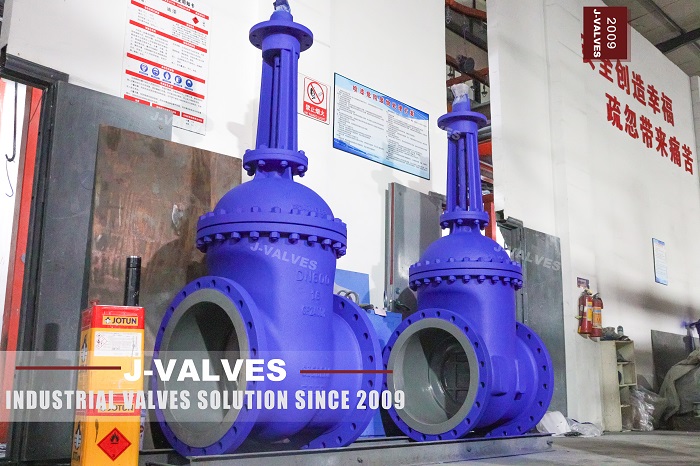

Cuanto más grande es la válvula, más exigente se vuelve el proceso de fabricación.
Una válvula de compuerta DN600 tiene componentes más pesados, desafíos de ensamblaje más estrictos y un mayor riesgo de que pequeños errores afecten el rendimiento final del sellado.
En proyectos reales, las válvulas grandes suelen instalarse en líneas críticas donde el tiempo de inactividad es costoso. Es por eso que las pruebas deben verse como un paso para proteger el valor, no simplemente como un costo adicional.
Si usted es responsable de las adquisiciones o la aceptación del proyecto, concéntrese en estos puntos:
informes de prueba completos,
documentos de material rastreables,
valores de presión que coinciden con el estándar,
resultados de fugas estables,

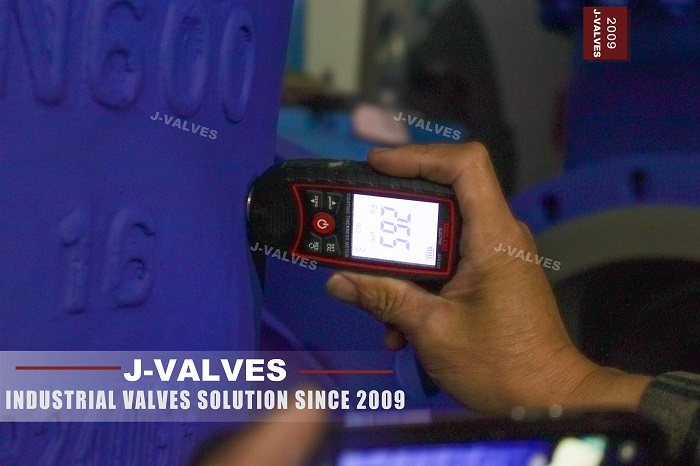

revestimiento y protección adecuados,
información de la placa de identificación que coincida con el pedido.
Estos detalles muchas veces importan más que la apariencia. Una válvula confiable debe estar respaldada por documentación y datos de prueba claros.
La prueba de la válvula de compuerta DN600 PN16 GP240GH es un proceso de calidad integral que confirma la integridad del material, la resistencia a la presión, el rendimiento del sellado y la confiabilidad general. Para sistemas industriales exigentes, es mucho más fácil confiar en válvulas con registros de pruebas completos y documentación rastreable para un servicio a largo plazo.
Si su proyecto requiere una válvula de gran diámetro para sistemas de tuberías de alto valor, las pruebas son uno de los indicadores más claros de la calidad del producto.
P1: ¿Cuál es la parte más importante de las pruebas de válvulas de compuerta?
R: La prueba de presión de la carcasa y la prueba de fuga del asiento suelen ser las más importantes porque determinan directamente si la válvula es segura y confiable en servicio.
P2: ¿Por qué las válvulas de compuerta grandes son más difíciles de probar?
R: Las válvulas grandes son más pesadas, más complejas y más sensibles a errores dimensionales o de ensamblaje, que pueden afectar el sellado y el funcionamiento.
P3: ¿Para qué se utiliza habitualmente el GP240GH?
R: Generalmente se utiliza en aplicaciones de válvulas industriales que requieren un cierto nivel de fuerza y resistencia al calor, según las condiciones del medio, la temperatura y la presión.
