En los sistemas de tuberías industriales modernos, se requieren válvulas que proporcionen un rendimiento de cierre confiable, un par de operación bajo y una vida útil prolongada en condiciones de operación exigentes. En comparación con las válvulas de mariposa concéntricas tradicionales, la válvula de mariposa de doble compensación ofrece un rendimiento de sellado mejorado, fricción reducida y mayor durabilidad, lo que la convierte en una opción ideal para aplicaciones de tratamiento de agua, generación de energía, petróleo y gas, químicas e industriales.

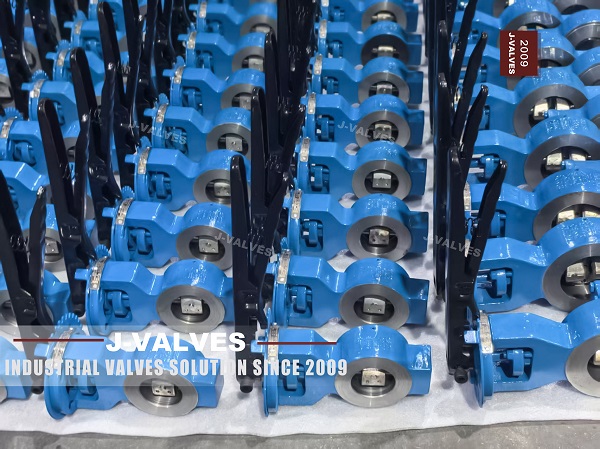

Las válvulas de mariposa de doble compensación que se muestran en la imagen presentan una estructura compacta, un diseño de conexión tipo oblea/brida y un revestimiento de superficie de alta calidad, lo que proporciona un rendimiento excelente para diversos sistemas de control de flujo industriales.
J-VALVES se especializa en la fabricación de soluciones avanzadas de válvulas de mariposa con diseño confiable, estricto control de calidad y configuraciones personalizadas para proyectos industriales globales.
Una válvula de mariposa de doble compensación , también conocida como válvula de mariposa de alto rendimiento (HPBV), utiliza dos diseños de compensación independientes:
La primera compensación:
el vástago de la válvula se coloca detrás de la línea central del disco de la válvula, lo que reduce el contacto entre el disco y el asiento durante la apertura y el cierre.
El segundo desplazamiento:
el eje del vástago se coloca lejos de la línea central de la tubería y de la superficie de sellado, creando una acción de leva durante la operación.
Esta estructura única permite que el disco se aleje rápidamente del asiento después de abrirse, lo que reduce significativamente la fricción y mejora el rendimiento del sellado.
Las válvulas de mariposa tradicionales mantienen un contacto continuo entre el disco y el asiento, provocando fricción y desgaste.
El diseño de doble compensación proporciona:
Contacto mínimo con el asiento durante el funcionamiento
Desgaste reducido en las superficies de sellado.
Par de funcionamiento más bajo
Mayor vida útil de la válvula
Esto hace que las válvulas de mariposa de doble compensación sean adecuadas para operación frecuente y servicio industrial a largo plazo.
Una ventaja importante de la válvula de mariposa de doble compensación es su excelente capacidad de cierre.
La estructura desplazada crea un efecto de leva mecánico, lo que permite que el disco se mueva suavemente hacia el asiento sin frotar excesivamente.
Los beneficios incluyen:
Rendimiento de cierre hermético
Riesgo de fuga reducido
Sellado estable bajo cambios de presión.
Fiabilidad mejorada en sistemas críticos
Dependiendo de los requisitos de la aplicación, las válvulas pueden equiparse con:
Sistemas de sellado blando
Sistemas de sellado de metales
Diseños de sellado a prueba de incendios
El movimiento optimizado del disco reduce la resistencia durante la operación, lo que resulta en menores requisitos de torque.
Las ventajas incluyen:
Selección de actuador más pequeño
Costos operativos reducidos
Eficiencia de automatización mejorada
Respuesta de apertura y cierre más rápida
El diseño de bajo torque es especialmente beneficioso para tuberías de gran diámetro.
Las válvulas de mariposa que se muestran en la imagen demuestran la capacidad de fabricación J-VALVES' con calidad de mecanizado constante y protección de recubrimiento de grado industrial.
Las principales características estructurales incluyen:
El cuerpo de la válvula está diseñado para soportar:
Cargas de presión de tubería
Estrés mecánico
Condiciones de operación a largo plazo
Los materiales disponibles incluyen:
Acero carbono
Acero inoxidable
Hierro dúctil
Aleaciones especiales
El mecanizado preciso garantiza:
Contacto de sellado adecuado
Funcionamiento fluido
Posibilidad de fuga reducida
La superficie de sellado optimizada mejora el rendimiento en aplicaciones exigentes.
Las válvulas de mariposa J-VALVES de doble desplazamiento pueden equiparse con:
Caja de cambios manual
Actuador neumático
Actuador eléctrico
Actuador hidráulico
Esto permite la integración en diferentes sistemas de control industrial.
Las válvulas de mariposa de doble compensación se utilizan ampliamente en:
Tuberías de agua municipales
Estaciones de bombeo
Sistemas de filtración
Grandes aplicaciones de control de flujo
Su estructura liviana y sus bajos requisitos de mantenimiento las convierten en una alternativa eficiente a las válvulas de compuerta tradicionales.
Las plantas de energía requieren válvulas confiables para los sistemas de procesamiento y enfriamiento.
Las aplicaciones típicas incluyen:
Sistemas de agua de refrigeración
Tuberías de condensador
Sistemas de circulación de agua.
La excelente resistencia a la corrosión y durabilidad garantizan un funcionamiento estable.
Para tuberías industriales que requieren operación frecuente y aislamiento confiable, las válvulas de mariposa de doble compensación brindan:
Operación rápida
Sellado fiable
Instalación compacta
Se utilizan comúnmente en:
Sistemas de refinería
Plantas de procesamiento químico
Infraestructura energética
Como fabricante profesional de válvulas industriales, J-VALVES ofrece soluciones de válvulas de mariposa de doble compensación de alto rendimiento diseñadas para los mercados globales.
J-VALVES aplica mecanizado de precisión y un estricto control de producción para garantizar:
Dimensiones precisas de la válvula
Rendimiento de sellado estable
Operación confiable
Diferentes aplicaciones requieren diferentes configuraciones de válvulas. J-VALVES proporciona personalización que incluye:
Clasificaciones de presión como PN10, PN16, PN25, Clase 150
Varios estándares de conexión
Diferentes materiales de sellado
Soluciones de actuadores personalizadas
Cada válvula se somete a procedimientos de inspección integrales, que incluyen:
Prueba de presión
Prueba de fugas
Inspección dimensional
Pruebas funcionales
Estos procesos garantizan un rendimiento confiable antes del envío.
La válvula de mariposa de doble compensación proporciona una solución eficiente y confiable para los sistemas de control de flujo industriales modernos. Con fricción reducida, par de operación más bajo, excelente rendimiento de sellado y larga vida útil, se ha convertido en la opción preferida para aplicaciones industriales, de agua, energía, petróleo y gas.
A través de tecnología de fabricación avanzada, soporte de ingeniería profesional y una estricta gestión de calidad, J-VALVES ofrece válvulas de mariposa de doble compensación de alto rendimiento diseñadas para cumplir con los exigentes requisitos de los proyectos industriales globales.
