Comprender el colador de tipo dúplex

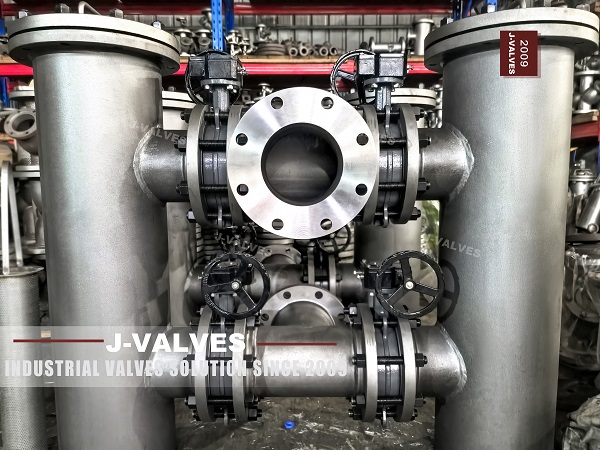

El filtro de tipo dúplex consiste en dos filtros paralelos, cada uno equipado con válvulas que controlan el flujo de fluido. El sistema permite aislar un filtro para el mantenimiento o la limpieza, mientras que el otro permanece operativo, asegurando el flujo continuo de fluidos. Los componentes clave incluyen:
• Cabras de filtro: la estructura principal que alberga los elementos del filtro.
• Elementos de filtro: los componentes de filtrado que eliminan las impurezas sólidas del fluido.
• Válvulas: controle el flujo de fluido a través de los filtros, permitiendo cambiar entre los dos filtros.
• Tuberías y conexiones: flujo directo de fluido a través de los filtros y válvulas.
Al diseñar el filtro de tipo dúplex , se deben considerar varios factores para garantizar un rendimiento y confiabilidad óptimos:
• Selección de material: el material debe resistir las presiones operativas, las temperaturas y la naturaleza corrosiva del fluido.
• Fuerza mecánica: las carcasas del filtro deben ser lo suficientemente robustas como para manejar tensiones mecánicas, incluidos los impactos potenciales.
• Resistencia a la corrosión: el material debe resistir la corrosión para garantizar la confiabilidad a largo plazo y el mantenimiento mínimo.
• Dinámica de flujo: el diseño debe minimizar la caída de presión y garantizar un flujo de fluido eficiente.
El filtro de tipo dúplex está diseñado para proporcionar redundancia, asegurando que la falla de un filtro no interrumpa todo el sistema. Esto es particularmente importante en aplicaciones críticas donde el tiempo de inactividad puede ser costoso.
El diseño debe garantizar una distribución de flujo uniforme entre los dos filtros para evitar la sobrecarga y garantizar un rendimiento constante. Esto se puede lograr mediante el uso de tuberías equilibradas y sistemas de válvulas.
Accesibilidad de mantenimiento
El sistema debe estar diseñado para permitir un fácil acceso a los elementos del filtro para el mantenimiento y la limpieza. Esto incluye el uso de cubiertas de apertura rápida, elementos de filtro fácil de reemplazar y borrar el etiquetado de las válvulas y las conexiones.
Calificaciones de presión y temperatura
Los filtros y los componentes asociados deben clasificarse para las presiones y temperaturas operativas del sistema. Esto asegura que el sistema pueda manejar las demandas de operación continua sin falla.
En el funcionamiento normal, ambos filtros se utilizan alternativamente para garantizar el flujo continuo de fluido. Un filtro está en uso mientras el otro está en modo de espera. Las válvulas están configuradas para dirigir el fluido a través del filtro activo, con el filtro de espera listo para hacerse cargo en cualquier momento.
Cuando se requiere mantenimiento, el sistema se puede cambiar al modo de mantenimiento. El filtro activo se aísla cerrando sus válvulas de entrada y salida, y el filtro de espera se pone en línea. Esto permite el mantenimiento o limpieza del filtro aislado sin interrumpir el flujo de fluido.
El mecanismo de conmutación es crítico para la transición suave entre los dos filtros. Esto se puede lograr manualmente o a través de sistemas automatizados. Los sistemas automatizados usan sensores y válvulas de control para detectar cuándo un filtro necesita mantenimiento y cambia al filtro de espera sin problemas.
El filtro moderno de tipo dúplex a menudo incorpora sistemas de monitoreo y control para rastrear el rendimiento de cada filtro. Esto incluye sensores de presión, medidores de flujo y controles de válvulas automatizados. Estos sistemas proporcionan datos en tiempo real sobre el rendimiento del filtro y pueden activar alertas cuando se requiere mantenimiento.
