Entrega sin defectos: J-VALVES Las válvulas de compuerta FBE pasan la prueba de chispa y la inspección de espesor al mismo tiempo

Las válvulas de compuerta recubiertas con Fusion Bonded Epoxy (FBE) son equipos centrales para tuberías subterráneas de petróleo y gas, suministro de agua municipal y sistemas de tuberías resistentes a la corrosión química. La integridad del recubrimiento y el espesor uniforme determinan directamente la vida útil y la seguridad operativa de las válvulas, cumpliendo plenamente con las normas internacionales de la serie ISO 21809 (ISO 21809-1, ISO 21809-2, ISO 21809-3) para recubrimiento anticorrosión externo industrial de petróleo y gas natural. J-VALVES completó recientemente una inspección completa de fábrica para un lote de válvulas de compuerta FBE, logrando una aprobación única del 100% de la detección de fugas de chispas de alto voltaje y pruebas de espesor de recubrimiento magnético con cero poros, cero defectos y cumplimiento total de los estándares.

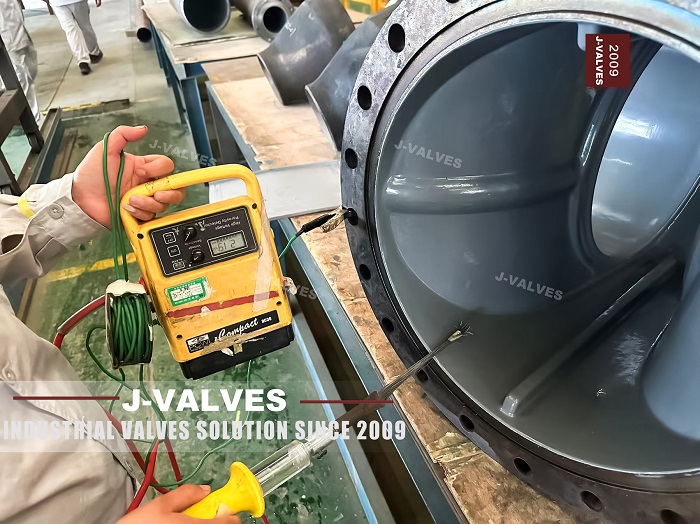

En estricta conformidad con la norma ISO 21809-1:2018 (Industrias del petróleo y el gas natural. Recubrimientos externos de tuberías de acero. Parte 1: Recubrimientos epóxicos adheridos por fusión), la inspección del recubrimiento de válvulas FBE cubre dos elementos obligatorios de inspección completa: detección de fugas de chispas para la compacidad del recubrimiento y medición de espesor multipunto para la uniformidad del recubrimiento. La prueba de chispa de alto voltaje adopta la fórmula de cálculo estándar de 7843√δ, con un voltaje de prueba de 5 kV/mm para el recubrimiento FBE de una sola capa convencional como se especifica en la norma ISO. El inspector escanea todo el cuerpo de la válvula, la brida, las soldaduras, las esquinas de los bordes y el canal de flujo interno a una velocidad constante, apuntando a todas las zonas muertas propensas a defectos en el recubrimiento.

En este lote de inspecciones de válvulas de compuerta FBE, J-VALVES logró cero registros de alarma en todo el proceso de prueba de chispa , lo que demuestra que el recubrimiento FBE forma una capa protectora continua, densa y sin poros sobre el sustrato de acero al carbono (WCB) y hierro dúctil. Todos los datos de las pruebas de espesor del recubrimiento se controlan de manera estable entre 320 μm y 480 μm, cumpliendo plenamente con el rango de espesor estándar recomendado por ISO 21809-1 de 300 μm a 500 μm para recubrimientos FBE de una sola capa de alta resistencia. Las posiciones de soldadura y borde, que son las más propensas a tener un espesor de recubrimiento insuficiente, alcanzan más del 70 % del espesor promedio del recubrimiento, lo que elimina los riesgos ocultos de corrosión causados ​​por áreas de recubrimiento delgadas.

J-VALVES implementa estrictamente procesos de recubrimiento FBE estandarizados en total conformidad con la serie ISO 21809: pretratamiento de granallado completo de grado Sa2.5 (rugosidad de 40 a 75 μm) que cumple con los requisitos de preparación de superficies de ISO 21809-1, calentamiento a temperatura constante de 210 ℃ ± 10 ℃, pulverización de polvo electrostático y curado a alta temperatura. Para proyectos de recubrimiento FBE de doble capa, el proceso de producción sigue completamente las especificaciones ISO 21809-2 para mejorar la resistencia a daños mecánicos. La construcción e inspección del revestimiento de juntas en campo cumplen estrictamente con las normas ISO 21809-3. Cada válvula de compuerta FBE está equipada con informes de inspección rastreables, lo que brinda más de 20 años de protección anticorrosión a largo plazo para condiciones de trabajo duras enterradas y resuelve problemas comunes de la industria, como desprendimiento del recubrimiento, corrosión por orificios y fallas tempranas de las tuberías.
