Válvulas de puerta con bridas de vapor de alta temperatura y alta presión: selección de materiales y consideraciones especiales de diseño

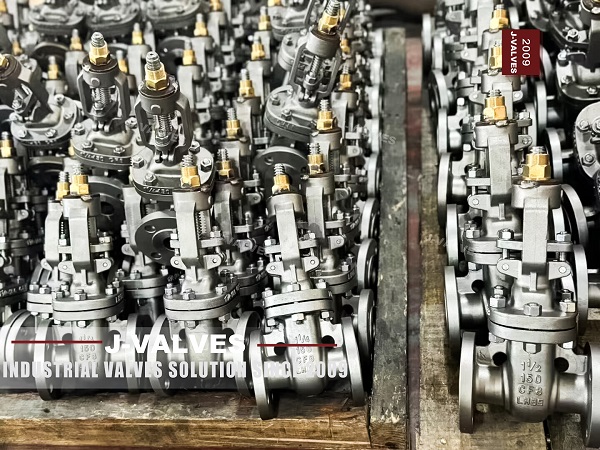

Comprender sistemas de vapor de alta temperatura y alta presión

Los sistemas de vapor de alta temperatura y alta presión se encuentran comúnmente en industrias como la generación de energía, el petróleo y el gas, y el procesamiento de productos químicos. Estos sistemas operan a temperaturas superiores a 500 ° F (260 ° C) y presionan hasta 2.500 psi (172 bar) o más. Las válvulas utilizadas en estos sistemas deben ser capaces de resistir estas condiciones extremas al tiempo que proporcionan un cierre confiable y una fuga mínima.

Selección de material para válvulas de vapor de alta temperatura y alta presión

Materiales corporales de la válvula

La elección del material para el cuerpo de la válvula es crítica, ya que debe soportar altas temperaturas y presiones sin deformación o falla. Los materiales comunes utilizados para las válvulas de vapor de alta temperatura y alta presión incluyen:

• Acero al carbono (ASTM A105): adecuado para aplicaciones de hasta 650 ° F (343 ° C) y presiones de hasta 2,000 psi (138 bar). El acero al carbono es conocido por su resistencia y rentabilidad.

• Acero de aleación (ASTM A350 LF2): proporciona una mejor resistencia a baja temperatura y es adecuada para aplicaciones de hasta 800 ° F (427 ° C) y presiones de hasta 2,500 psi (172 bar).

• Acero inoxidable (ASTM A351 CF8 y CF8M): ofrece una excelente resistencia a la corrosión y es adecuada para aplicaciones de hasta 1,200 ° F (649 ° C) y presiones de hasta 2,500 psi (172 bar). El acero inoxidable es particularmente útil en entornos donde la resistencia a la corrosión es esencial.

Materiales de asiento y sello

El asiento y los materiales de sello deben proporcionar un sello apretado a altas temperaturas y presiones. Los materiales comunes incluyen:

• Grafito: conocido por su excelente rendimiento de alta temperatura y su capacidad para mantener un sello incluso en condiciones extremas. Los asientos de grafito a menudo se usan en válvulas de vapor de alta temperatura.

• PTFE (politetrafluoroetileno): proporciona una excelente resistencia química y baja fricción, lo que lo hace adecuado para aplicaciones de hasta 500 ° F (260 ° C). Sin embargo, PTFE puede no ser ideal para los rangos de temperatura más altos.

• Sellos de metal: los sellos de metal a metal, a menudo hechos de acero inoxidable u otras aleaciones de alta temperatura, proporcionan un rendimiento robusto en aplicaciones de alta temperatura y alta presión.

Consideraciones de diseño especiales

Contención de presión

Las válvulas de vapor de alta presión deben estar diseñadas para contener presión de manera efectiva. Las características de diseño clave incluyen:

• Cuerpo de la válvula engrosado: espesor de la pared mejorado para soportar altas presiones sin deformación.

• Bonnón reforzado: un diseño robusto del capó para asegurar las válvulas internas y evitar fugas.

• Mecanismo de alivio de presión: algunas válvulas están equipadas con mecanismos de alivio de presión para evitar la sobredpressurización y garantizar la seguridad.

Gestión de la temperatura

La gestión de la temperatura es crucial en aplicaciones de alta temperatura. Las consideraciones de diseño incluyen:

• Compensación de expansión térmica: el diseño de la válvula debe tener en cuenta la expansión térmica para evitar fallas inducidas por el estrés. Esto se puede lograr mediante el uso de juntas de expansión o conexiones flexibles.

• Aislamiento: el aislamiento adecuado de la válvula y las tuberías asociadas puede ayudar a mantener la estabilidad de la temperatura y reducir la pérdida de calor.

Prevención de fugas

Asegurar un sello ajustado es esencial para la seguridad y la eficiencia. Las características de diseño incluyen:

• Múltiples puntos de sellado: utilizando múltiples puntos de sellado, como puertas de doble disco o asientos de metal a metal, para mejorar el rendimiento del sellado.

• Tecnología de juntas avanzadas: juntas de alta temperatura hechas de materiales como Graphite o PTFE para garantizar un sello confiable entre las bridas.

Actuación y operación

Las válvulas de alta temperatura y alta presión suelen requerir actuadores especializados. Las consideraciones incluyen:

• Actuadores de alto torque: actuadores eléctricos o neumáticos capaces de proporcionar el par necesario para operar la válvula en condiciones de alta presión.

• Mecanismos a prueba de fallas: actuadores equipados con mecanismos a prueba de fallas para garantizar que la válvula se pueda apagar de manera segura en caso de falla de energía u otras emergencias.
