Comprender las válvulas de bola flotante

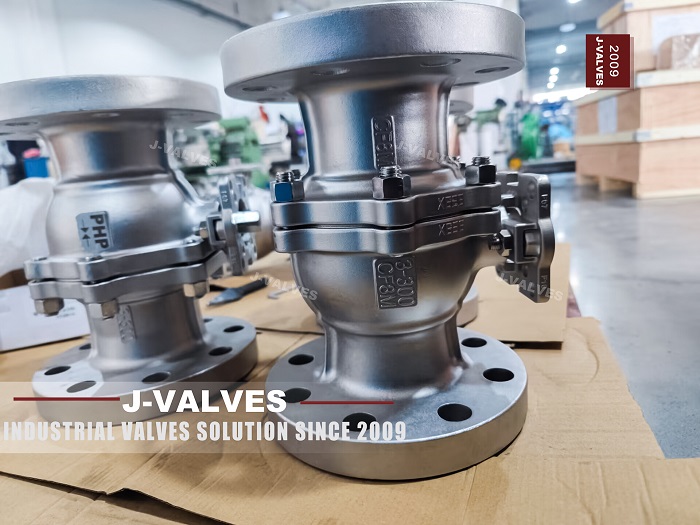

¿Qué son las válvulas de bola flotantes?
Las válvulas de bola flotantes son un tipo de válvula de bola donde la pelota no es rígidamente fija, pero se permite que floten dentro del cuerpo de la válvula. Este diseño permite que la pelota se mueva ligeramente bajo la presión del fluido, asegurando un sello apretado contra el asiento aguas abajo. La naturaleza flotante de la pelota proporciona una característica autoalineante que mejora el rendimiento de sellado de la válvula.
• Cuerpo de la válvula: la estructura principal que alberga la pelota y otros componentes.
• Bola: el elemento esférico que controla el flujo girando alrededor de su eje.
• Asientos: los elementos de sellado que proporcionan un sello apretado cuando la pelota está en la posición cerrada.
• STEM: el componente que conecta la pelota al actuador, lo que permite la rotación.
• Actuador: el mecanismo utilizado para rotar la bola, que puede ser manual, eléctrico, neumático o hidráulico.
Principio de orking de las válvulas de bola flotantes
El mecanismo de sellado de una válvula de bola flotante se basa en la presión del fluido para empujar la pelota contra el asiento aguas abajo. Cuando la válvula está cerrada, la presión del fluido en el lado aguas arriba ejerce una fuerza sobre la pelota, lo que hace que se mueva ligeramente y presione contra el asiento aguas abajo. Este movimiento inducido por la presión asegura un sello apretado, evitando la fuga de líquido.
Las válvulas de bola flotantes están diseñadas para proporcionar sellado bidireccional, lo que significa que pueden sellar efectivamente en ambas direcciones del flujo de fluido. Esto se logra a través de los siguientes mecanismos:
1. Sellado aguas arriba: cuando se aplica la presión del fluido al lado aguas arriba, la bola se empuja contra el asiento aguas abajo, creando un sello apretado.
2. Sellado aguas abajo: cuando se aplica la presión del fluido al lado aguas abajo, la bola se empuja contra el asiento aguas arriba, asegurando un sello apretado en la dirección inversa.
API 608 es un estándar ampliamente reconocido que especifica los requisitos para el diseño, la construcción, las pruebas y el marcado de las válvulas de bola , incluidas las válvulas de bola flotantes . El cumplimiento de la API 608 asegura que estas válvulas cumplan con los estrictos estándares de calidad y seguridad, lo que las hace adecuadas para una amplia gama de aplicaciones industriales.
Requisitos clave de la API 608
• Diseño y construcción: el estándar describe los materiales, dimensiones y métodos de construcción para garantizar que las válvulas puedan soportar presiones y temperaturas específicas.
• Clasificaciones de presión y temperatura: las válvulas deben cumplir con las clasificaciones de presión y temperatura especificadas para garantizar un funcionamiento seguro en diferentes condiciones.
• Pruebas e inspección: se requieren procedimientos de prueba rigurosos, incluidas las pruebas hidrostáticas y neumáticas, para verificar la integridad y el rendimiento de la válvula.
• Marcado y documentación: las válvulas deben estar claramente marcadas con información esencial, como tamaño, calificación de presión y material, y deben acompañarse de documentación detallada.
Ventajas de las válvulas de bola flotantes
Las válvulas de bola flotantes proporcionan un sellado confiable en ambas direcciones, lo que garantiza una fugas mínimas y manteniendo la integridad del sistema. La capacidad de sellado bidireccional es particularmente útil en aplicaciones donde el flujo de fluido puede revertirse.
El diseño de las válvulas de bola flotantes permite una operación de bajo par, lo que las hace más fáciles de actuar. Esto es especialmente beneficioso en las aplicaciones donde se requiere operación manual o donde la eficiencia energética es una prioridad.
Las válvulas de bola flotantes tienen un diseño compacto, lo que las hace adecuadas para aplicaciones con restricciones espaciales. Su construcción ligera también reduce los costos de instalación y mantenimiento.
4. Durabilidad y mantenimiento
La construcción robusta de las válvulas de bola flotantes garantiza la durabilidad a largo plazo y el mantenimiento mínimo. El uso de materiales de alta calidad y procesos de fabricación de precisión mejora su confiabilidad y vida útil.
