Cómo combinar la presión de las válvulas de bola de brida flotante que van desde PN16 hasta PN100 con la presión del sistema

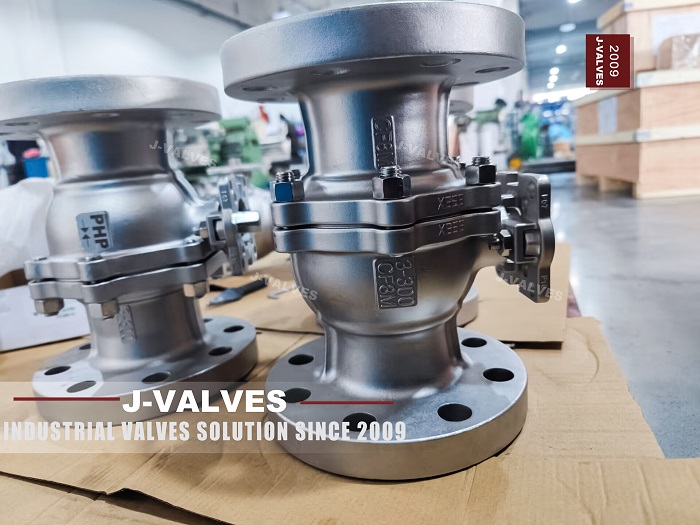

Comprensión de las válvulas de bola con bridas flotantes

Las válvulas de bola con bridas flotantes son un tipo de válvula de bola diseñada con un mecanismo de bola flotante. La pelota puede moverse ligeramente dentro del cuerpo de la válvula, proporcionando un mejor rendimiento de sellado y compensando cualquier desalineación en el sistema de tuberías. Estas válvulas se utilizan ampliamente en industrias como petróleo y gas, procesamiento químico, tratamiento de agua y más. Son conocidos por su durabilidad, confiabilidad y capacidad para manejar altas presiones y temperaturas.

Componentes clave de las válvulas de bola con bridas flotantes

• Cuerpo de la válvula: la estructura principal que alberga todos los componentes internos.

• Bola flotante: el elemento esférico que controla el flujo de fluido. Puede moverse ligeramente dentro del cuerpo de la válvula para mantener el contacto con los sellos.

• Asientos: los elementos de sellado que proporcionan un sello apretado contra la pelota.

• STEM: el componente que conecta la pelota al actuador o mango externo.

• Bendas: los puntos de conexión que permiten que la válvula se atornene al sistema de tuberías.

Calificaciones de presión: PN16 a PN100

La clasificación de presión de una válvula indica la presión máxima que puede resistir de manera segura a una temperatura especificada. Las válvulas de bola con bridas flotantes están disponibles en varias clasificaciones de presión, comúnmente denotadas como clasificaciones PN (presión nominal). Las clasificaciones PN varían de PN16 a PN100, con cada calificación correspondiente a una presión de trabajo máxima específica permitida (MAWP).

Calificaciones PN comunes y su MAWP correspondiente

• PN16: presión de trabajo máxima permitida (MAWP) de 16 bar (232 psi)

• PN25: Mawp de 25 bar (363 psi)

• PN40: Mawp de 40 bar (580 psi)

• PN64: Mawp de 64 bar (928 psi)

• PN100: Mawp de 100 bar (1450 psi)

Presión de la válvula coincidente con la presión del sistema

Para garantizar el funcionamiento seguro y eficiente de su sistema, es crucial seleccionar una válvula de bola brida flotante con una calificación de presión que coincida o exceda la presión de funcionamiento del sistema. Aquí hay algunos pasos para ayudarlo a hacer la selección correcta:

1. Determinar la presión de funcionamiento del sistema

El primer paso es identificar la presión de funcionamiento máxima de su sistema. Esta información generalmente se puede encontrar en la documentación de diseño del sistema o consultando con el diseñador del sistema. Asegúrese de considerar cualquier aumento de presión o picos que puedan ocurrir durante la operación.

2. Seleccione la calificación PN apropiada

Una vez que haya determinado la presión de funcionamiento del sistema, seleccione una válvula de bola con brida flotante con una calificación PN que sea igual o superior a la presión de funcionamiento máxima del sistema. Por ejemplo, si su sistema opera a una presión máxima de 30 bar, una válvula con una calificación PN40 (40 bar MAWP) sería adecuada.

3. Considere los factores de seguridad

Generalmente se recomienda seleccionar una válvula con una calificación PN que proporcione un margen de seguridad por encima de la presión de funcionamiento del sistema. Esto asegura que la válvula pueda manejar cualquier presión inesperada sin comprometer la seguridad. Una práctica común es seleccionar una válvula con una calificación PN que sea al menos un 20% más alta que la presión de operación máxima del sistema.

4. Verifique la compatibilidad de la temperatura

Además de la presión, es esencial asegurarse de que el material de la válvula y los sellos sean compatibles con la temperatura de funcionamiento de su sistema. Diferentes materiales tienen rangos de temperatura variables, por lo que es crucial seleccionar una válvula que pueda soportar la temperatura de funcionamiento del sistema.
