ASME B16.34 es un estándar ampliamente reconocido que proporciona pautas integrales para el diseño, producción y prueba de válvulas utilizadas en los sistemas de tuberías industriales. Este estándar garantiza que las válvulas cumplan con los estándares de alta calidad y seguridad, lo que las hace adecuadas para una amplia gama de aplicaciones. El cumplimiento de ASME B16.34 garantiza que las válvulas pueden soportar presiones y temperaturas especificadas, minimizando el riesgo de falla.
Componentes clave de ASME B16.34
1. Calificaciones de temperatura a presión
Las clasificaciones de temperatura a presión son una parte fundamental del estándar ASME B16.34. Estas calificaciones especifican la presión máxima que una válvula puede manejar a diferentes temperaturas de funcionamiento. Para las válvulas de clase 2500, el estándar proporciona tablas detalladas de clasificaciones de temperatura de presión permitidas para diferentes materiales, asegurando que las válvulas no estén sujetas a condiciones que podrían conducir a una falla estructural o una eficiencia reducida.
ASME B16.34 describe requisitos de material estrictos para garantizar la seguridad y la durabilidad de las válvulas. Para las válvulas de clase 2500, los materiales comunes incluyen:
• A105: acero al carbono adecuado para aplicaciones de alta presión.
• A182 F304: acero inoxidable con excelente resistencia a la corrosión.
• A182 F316: acero inoxidable con resistencia a la corrosión superior, particularmente en entornos ricos en cloruro.
• A182 F347: acero inoxidable con alta resistencia y resistencia.
• A350 LF2: acero al carbono a baja temperatura adecuado para aplicaciones criogénicas.
El estándar proporciona una guía detallada sobre las dimensiones y tolerancias de la válvula, lo que garantiza una integración adecuada con los sistemas de tuberías. Esto incluye dimensiones cara a cara, tamaños de brida y otras mediciones críticas.
Las válvulas deben someterse a pruebas rigurosas para verificar su integridad estructural y rendimiento. Las pruebas clave incluyen:
• Prueba de presión hidrostática: la válvula se presuriza con agua para garantizar que pueda soportar la presión nominal.
• Prueba de fuga del asiento: asegura que la válvula pueda proporcionar un sello apretado en condiciones de funcionamiento.
• Pruebas de ciclo: verifica la capacidad de la válvula para soportar ciclos de apertura y cierre repetidos sin degradación.
Especificaciones de diseño para válvulas de clase 2500

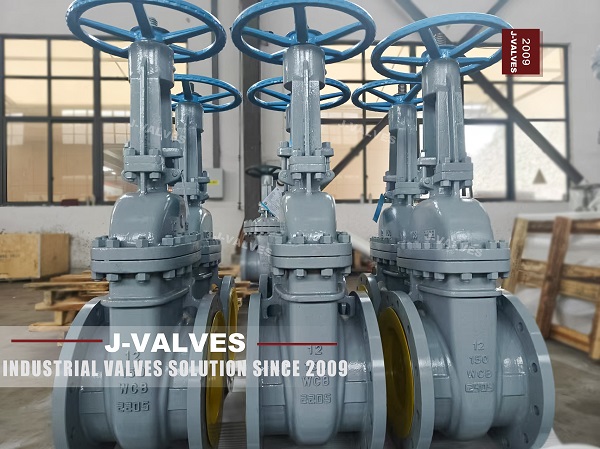

Las válvulas de puerta de acero forjadas de clase 2500 generalmente usan materiales de alta resistencia como ASTM A105 o ASTM A182 F304. Estos materiales proporcionan la resistencia y la durabilidad necesarias para manejar altas presiones y temperaturas.
• Puerto completo o puerto convencional: las válvulas de clase 2500 están disponibles tanto en el puerto completo como en los diseños de puertos convencionales, dependiendo de los requisitos de flujo.
• Tornillo exterior y yugo (OS e Y): este diseño permite un fácil mantenimiento e inspección.
• Bonnet atornillado: proporciona una conexión segura entre el cuerpo de la válvula y el capó, asegurando la confiabilidad y la seguridad.
• Seguido trasero integral: garantiza la alineación y el sellado adecuados del vástago de la válvula.
Las válvulas de clase 2500 ofrecen varias conexiones finales para adaptarse a diferentes sistemas de tuberías:
• Eminos con bridas: cumpla con ASME B16.5, asegurando la compatibilidad con las bridas estándar.
• Soldados de zócalo: Cumplir con ASME B16.11, adecuado para tuberías de menor diámetro.
• Eminos atornillados: cumpla con ANSI/ASME B1.20.1, adecuado para conexiones roscadas.
• Eminas de soldadura a tope: Cumplir con ASME B16.25, adecuado para conexiones soldadas.
Cada paso desde la adquisición a través de la producción, soldadura, ensamblaje, pruebas y envases debe adherirse a programas y procedimientos de calidad, como el manual de la Sección III de ASME y el manual ISO 9001. Esto asegura que las válvulas cumplan con los estándares de mayor calidad y seguridad.
• Placa de identificación: cada válvula debe tener una placa de identificación que incluya el nombre del fabricante, el índice de presión y las especificaciones del material.
• Marcas de presión: la placa debe marcarse con la clasificación de presión de la válvula aplicable a 38 ° C (100 ° F) y el número de designación de la clase de calificación de presión.
• Marcado de cumplimiento: la placa debe incluir la designación 'B16.34 ' para indicar el cumplimiento del estándar.
