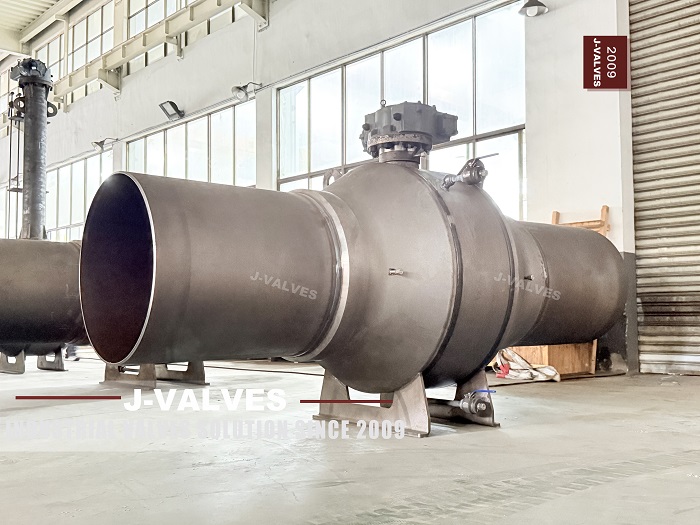

Estructura y principio de válvulas de bola totalmente soldadas

El cuerpo de la válvula está soldado de tuberías de acero en una estructura sellada integral. La pelota está conectada al dispositivo de conducción a través del vástago de la válvula, y la apertura y el cierre se pueden realizar rotando la pelota. Cuando se abre, el orificio a través de la bola es consistente con el diámetro interno de la tubería, lo que resulta en una pequeña resistencia de fluido; Cuando está cerrada, la pelota encaja estrechamente con el asiento de la válvula para bloquear el flujo de aire, con una estructura simple y eficiente.

Requisitos especiales de las tuberías de gas natural para las válvulas

• Alto rendimiento de sellado: el gas natural es inflamable y explosivo, y la fuga puede causar fácilmente accidentes de seguridad. Por lo tanto, las válvulas deben evitar fugas para evitar el desperdicio de energía y los desastres.

• Alta resistencia y resistencia a la presión: el gas natural a menudo se transporta a alta presión, por lo que las válvulas necesitan resistir fuerzas de alta presión y externas para evitar la ruptura y la deformación.

• Larga vida útil y confiabilidad: la construcción de tuberías requiere una gran inversión y es difícil de mantener. Por lo tanto, las válvulas deben funcionar de manera estable durante mucho tiempo en entornos hostiles para reducir la frecuencia de reemplazo.

Ventajas de adaptación de válvulas de bola totalmente soldadas

Excelente rendimiento de sellado

• Sellado del asiento de la válvula: una combinación de un anillo de sellado de teflón carbonizado y se adopta un resorte de disco. El anillo de sellado se ajusta a la pelota, y el resorte proporciona una fuerza continua previa al tolde para compensar los cambios en el espacio de sellado, asegurando que no hay fugas.

• Sellado mejorado por soldadura: el cuerpo de la válvula y la tubería están soldados en un todo, eliminando los puntos de fuga en la brida y las conexiones roscadas, evitando la fuga externa causada por las conexiones sueltas y el envejecimiento de la junta, y mejorando la confiabilidad del sellado.

Excelente resistencia y resistencia a la presión

• Ventajas de la mecánica estructural: el cuerpo de la válvula soldado tiene una resistencia uniforme, y el estrés se distribuye uniformemente bajo la fuerza sin concentración de estrés, lo que puede resistir mejor la alta presión y las fuerzas externas y reducir el riesgo de ruptura.

• Optimización del material: el acero de alta resistencia que coincide con la tubería se selecciona y se procesa estrictamente, con una fuerte resistencia y resistencia a la corrosión. Se puede optimizar de acuerdo con las condiciones de trabajo para garantizar la operación estable bajo alta presión.

Larga vida útil y alta fiabilidad

• Desgaste reducido: la bola está soportada por ejes giratorios superior e inferior, el empuje medio se transmite a través de la placa de soporte y el vástago de la válvula se opera con par puro, lo que reduce la fricción entre la bola y el asiento de la válvula y prolonga la vida útil.

• Adaptación a ambientes hostiles: la estructura soldada puede resistir el impacto de los terremotos, el asentamiento, la diferencia de temperatura, etc. El cuerpo de la válvula y la tubería forman un todo integral para evitar aflojar y deformación de las partes de conexión.

• Diseño de seguridad: tiene funciones de fuego y antiestáticas, manteniendo el sellado durante un incendio y eliminando la electricidad estática para reducir el riesgo de combustión y explosión.
