En los sistemas de tuberías industriales, los métodos de conexión de las válvulas de puerta afectan directamente el rendimiento del sellado, los costos de mantenimiento y la vida útil. Este artículo proporciona una referencia para la selección de ingeniería comparando los tres métodos de conexión convencional: conexión de brida, conexión roscada y conexión soldada.
I. Tabla de comparación de métodos de conexión
Dimensión Dimensión Conexión de conexión con conexión rosca Conexión soldada
Dimensión de comparación | Conexión de brida | Conexión roscada | Conexión soldada |
Diámetro aplicable | DN15 - DN600 | DN15 - DN50 | Aplicable para el orificio completo |
Calificación de presión | 150 lb - 2500 lb | Por debajo de 800 lb | Hasta 4500 lb |
Rango de temperatura | -29 ° C - 350 ° C | -20 ° C - 120 ° C | -269 ° C - 1200 ° C (los materiales especiales pueden alcanzar 3430 ° C) |
Rendimiento de sellado | Se basa en juntas y precarga de pernos, lo que requiere un mantenimiento regular | Se basa en cinta de rosca/sellador, propenso a fugas debido a la vibración | Sello permanente, sin riesgo de fuga |
Dificultad de instalación | Requiere alineación de agujeros de brida, operación compleja | Apretado rápido, operación simple | Requiere habilidades de soldadura profesional, irreversible |
Costo de mantenimiento | Desmontable para reemplazo, costo de mantenimiento relativamente alto | El hilo se daña fácilmente durante el desmontaje, difícil de mantener | No determinable, el mantenimiento requiere el corte de tuberías |
Economía | Alto costo de brida + pernos | El más bajo costo | Bajo costo inicial, alto costo de mantenimiento en la etapa posterior |
Aplicaciones típicas | Tuberías principales para el petróleo y el gas natural | Calefacción de agua doméstica, tuberías de instrumentos | Tuberías de alta temperatura y alta presión en centrales nucleares y proyectos de etileno |
II. Análisis detallado

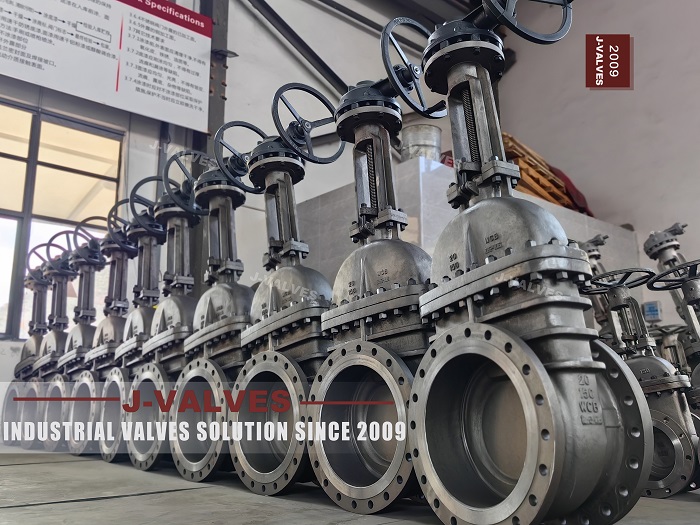

1. Conexión de la gran cantidad
· Ventajas:
L interfaces estandarizadas con una fuerte adaptabilidad, admitiendo múltiples tipos de bridas como RF y RTJ.
l Diseño desmontable, reemplazo de válvulas de facilitación o expansión del sistema.
· Desventajas:
Los pernos L son propensos a aflojar y fugas a altas temperaturas (> 350 ° C).
l ocupa un espacio grande y no es adecuado para escenarios de instalación compactos.
· Escenarios aplicables:
Sistemas de mediana y alta presión como PetroChemical y GNL Stor
2. Conexión roscada
· Ventajas:
l Instalación rápida sin la necesidad de herramientas profesionales, adecuadas para tuberías por debajo de DN50.
l de bajo costo y ampliamente utilizado en sistemas de calefacción de agua de baja presión.
· Desventajas:
Los hilos L se aflojan fácilmente debido a la vibración y requieren una inspección regular del rendimiento del sellado.
L no es adecuado para medios de alta temperatura, de alta presión o corrosivos.
· Escenarios aplicables: entornos de baja presión, como el suministro de agua doméstica y las interfaces de medidor de presión.
3. Conexión soldada
· Ventajas:
l Sin riesgo de fuga, adecuado para temperaturas/presiones extremas.
L Estructura compacta sin el peso de conectores adicionales.
· Desventajas:
L requiere soldadores profesionales, y el desmontaje requiere cortar tuberías.
Las costuras de soldadura L pueden fallar debido a la corrosión media o la fatiga de la vibración.
Escenarios aplicables:
Sistemas de alta carga a largo plazo, como centrales nucleares y unidades de grietas de etileno.
Iii. Sugerencias de selección
1. Da prioridad a la conexión de brida: para tuberías de alta presión que requieren mantenimiento frecuente o expansión del sistema (como refinerías).
2. Da prioridad a la conexión roscada: para escenarios de baja presión, pequeños diámetros y sin vibraciones (como el suministro de agua doméstica).
3. Da prioridad a la conexión soldada: para condiciones de trabajo duras con temperatura ultra alta/alta presión y requisitos para el sellado permanente (como los sistemas de enfriamiento de reactores nucleares).
IV. PRECAUCIONES
1. Conexión de brida: al elegir los tipos de brida RF o RTJ, es necesario que coincida con la clasificación de presión de la tubería.
2. Conexión roscada: asegúrese de usar roscas estándar NPT y cinta de sellado de envoltura. ·
3. Conexión soldada: la inspección de la costura de soldadura debe llevarse a cabo de acuerdo con la especificación ASME B31.3.
